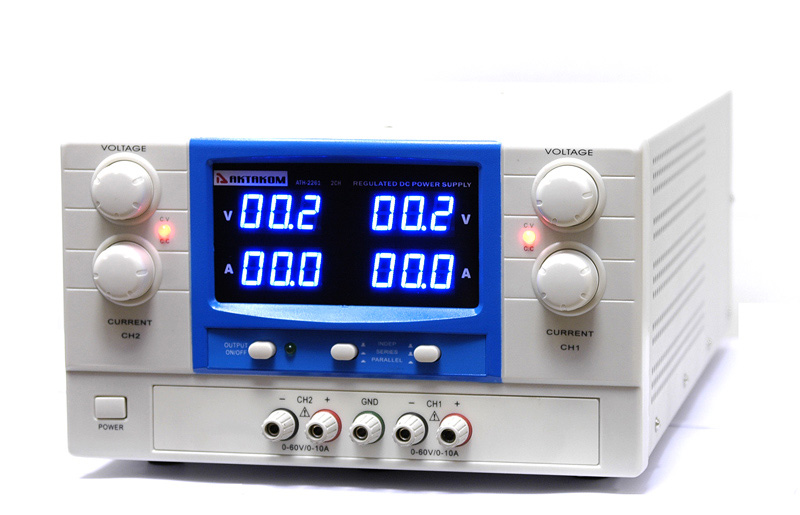

Источник питания АТН-2261

Увеличить
Дополнительные иллюстрации Дополнительные
иллюстрации
Торговая марка: АКТАКОМ
На заказ На заказ
Розничная цена (с НДС):
недоступно
Сравнить товар с другими в этом разделе Сравнить товар с другими
в этом разделе
Загрузить каталог Загрузить
каталог

Снято с производства.

Лабораторный аналоговый источник питания АКТАКОМ АТН-2261 выдаёт плавно регулируемое стабилизированное напряжение и стабилизированный ток. Благодаря высокой точности установки выходных параметров, наличию 2 каналов и доступной цене, лабораторный источник питания АТН-2261 является превосходным выбором для оснащения ремонтной мастерской, исследовательской лаборатории или производства.

Особенности лабораторного источника питания АКТАКОМ АТН-2261

  • 4 цифровых 3-разрядных LED дисплея синего цвета
  • Индикаторы стабилизации тока СС и напряжения CV
  • Раздельная индикация тока и напряжения
  • Режим стабилизации тока и стабилизации напряжения
  • Трекинг-режим
  • Время работы на максимальной мощности (максимальный ток и напряжение одновременно) на каждом канале не более 30 мин
  • Защита от короткого замыкания

Технические характеристики

  • Кол-во каналов: 2
  • Выходное напряжение: 0...60 В х 2 (независимые каналы)
  • Выходной ток: 0...10 А х 2 (независимые каналы)
  • Режим параллельного (60 В/20 А) и последовательного (120 В/10 А) соединения каналов
  • Погрешность установки выходного напряжения: 0,5% Uуст + 2 емр
  • Погрешность установки выходного тока: 1% Iуст + 2 емр
  • Пульсация + шум по напряжению (среднеквадратичное значение), типичное: 2 мВ, нормированное: 10 мВ
  • Питание: 110 В/220 В
  • Масса: 23,55 кг
  • Габаритные размеры: 460х250х135 мм (500х490х285 мм с упаковкой)

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Источник питания
  • Кабель питания
  • Предохранитель
  • Руководство по эксплуатации

Дополнительная комплектация

  • Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)
  • Переходник-шунт PTL-2172

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

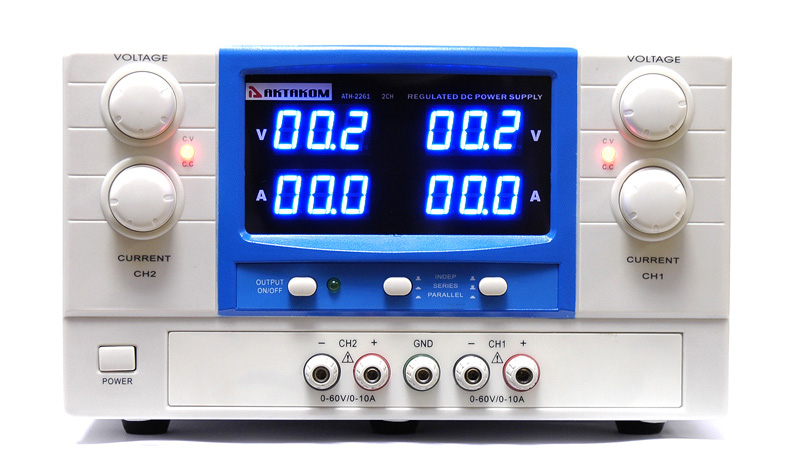

Источник питания АТН-2261 - Вид спереди
Источник питания АТН-2261 - Вид спереди
Увеличить
Источник питания АТН-2261 - Вид сзади
Источник питания АТН-2261 - Вид сзади
Увеличить

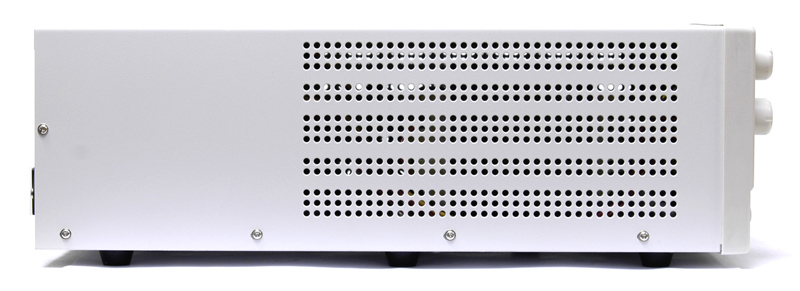

Источник питания АТН-2261 - Вид сбоку
Источник питания АТН-2261 - Вид сбоку
Увеличить

Вопросы и ответы

  • Каково назначение органов управления у источников питания АКТАКОМ АТН-2231, АТН-2232, АТН-2261?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?

    • Каково назначение органов управления у источников питания АКТАКОМ АТН-2231, АТН-2232, АТН-2261?

    Органы управления источников питания АКТАКОМ АТН-2231, АТН-2232, АТН-2261

    1. Дисплей
    2. Цифровой индикатор для отображения значения напряжения на подчинённом выходе
    3. Регулятор напряжения на подчиненном выходе
    4. Светодиодный индикатор режимов «стабилизация напряжения» (СV) и «стабилизация тока» (СC) на подчиненном выходе
    5. Регулятор тока на подчиненном выходе
    6. Кнопка включения прибора
    7. Цифровой индикатор для отображения значения тока на подчинённом выходе
    8. Кнопка включения каналов
    9. Клемма «-» подчиненного выхода: подсоединение отрицательной клеммы нагрузки
    10. Светодиодный индикатор включения каналов
    11. Клемма «+» подчиненного выхода: подсоединение положительной клеммы нагрузки
    12. Переключатель выбора двух настраиваемых выходов: независимого, последовательного, параллельного
    13. Клемма заземления
    14. Клемма «-» главного выхода: подсоединение отрицательной клеммы нагрузки
    15. Переключатель выбора двух настраиваемых выходов: независимого, последовательного, параллельного
    16. Клемма «+» главного выхода: подсоединение положительной клеммы нагрузки
    17. Цифровой индикатор для отображения значения тока на главном выходе
    18. Регулятор тока на главном выходе
    19. Светодиодный индикатор режимов «стабилизация напряжения» (СV) и «стабилизация тока» (СC) на главном выходе
    20. Регулятор напряжения на главном выходе
    21. Цифровой индикатор для отображения значения напряжения на главном выходе

    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх
