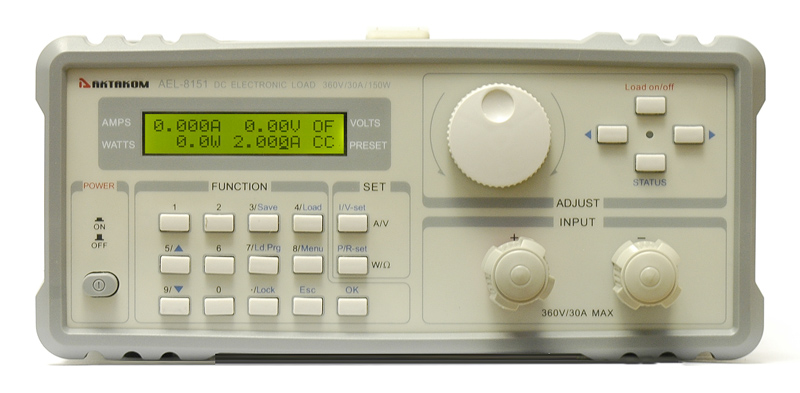

Программируемая электронная нагрузка АКТАКОМ AEL-8151 предназначена для имитации различных режимов работы нагрузки при исследовании источников питания радиотехнических устройств с напряжением питания до 360 В, током нагрузки до 30 А, поглощаемая мощность до 150 Вт. Электронная нагрузка AEL-8151 может работать в различных режимах (стабилизация тока, напряжения, мощности или сопротивления). Высокая функциональность в сочетании с возможностью дистанционного управления от персонального компьютера делают электронную нагрузку АКТАКОМ AEL-8151 высокоэффективным средством испытания источников электропитания.
Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
Защита от перенапряжения, по току, от перегрузки, от перегрева, от неправильно установленной полярности
Работа по списку: 8 групп по 100 шагов, шаг 1 сек
Режим тестирования батарей
Возможность установки пароля для блокировки клавиатуры
Автокалибровка
Интерфейс USB
Технические характеристики
Входные
параметры
Мощность
150 Вт
Ток
0...30 A
Напряжение
0...360 В
CC режим
Диапазон
0,000…2,999 А
3,00…30,00 А
Разрешение
1 мA
10 мA
Точность
0.2%уст.знач.+0.1%диап.
CV режим
Диапазон
0,000…3,999 В
4,00…35,99 В
36,0…360 В
Разрешение
10 мВ
100 мВ
Точность
0.2%уст.знач.+0.1%диап.
CR режим
Диапазон
0,00...50 Ом
50,1 ...500,0 Ом
Разрешение
10 мОм
100 мОм
Точность
1%уст.знач.+0.1%диап.
CW режим
Диапазон
0,0...150,0 Вт
Разрешение
100 мВт
Точность
1%уст.знач.+0.1%диап.
Измерение напряжения
Напряжение
0...35,99 В
36,0...360,0 В
Разрешение
10 мВ
100 мВ
Точность
0.2%уст.знач.+0.1%диап.
Измерение тока
Ток
0,000...2,999 А
3,00..30,00 A
Разрешение
1 мА
10 мA
Точность
0.2%уст.знач.+0.1%диап.
Измерение мощности
Мощность
0,0...150,0 Вт
Разрешение
100 мВт
Точность
1%уст.знач.+0.1%диап.
Динамическое тестирование
8 групп по 100 шагов, шаг 1 сек
Питание
110 В / 220 В AC, 47 - 63 Гц
Размеры
Ш*В*Д (мм)
261*102*337
Масса
кг
4
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
Электронная нагрузка
Кабель питания
Руководство по эксплуатации
Дополнительная комплектация
Кабель USB
Дополнительные иллюстрации

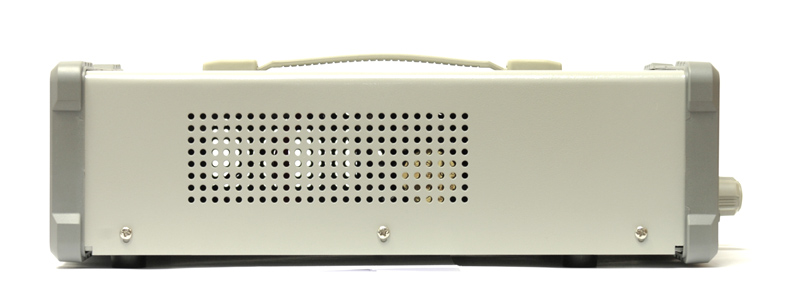

Электронная программируемая нагрузка AEL-8151 - Вид сбоку
Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
Условия эксплуатации:
Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается замыкать накоротко выходные или входные разъёмы прибора.
Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации.
Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации.
Не допускается подача внешнего сигнала с неправильной полярностью.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Используйте только специфицированные соединительные провода, предназначенные для данного изделия.
При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода.
Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
