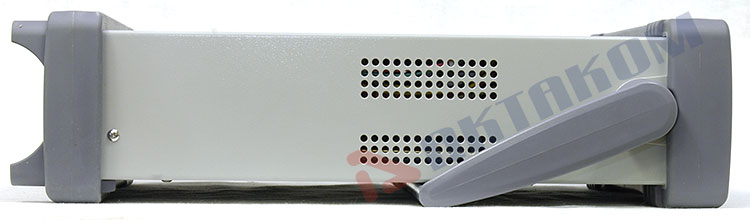

Анализатор компонентов АММ-3038

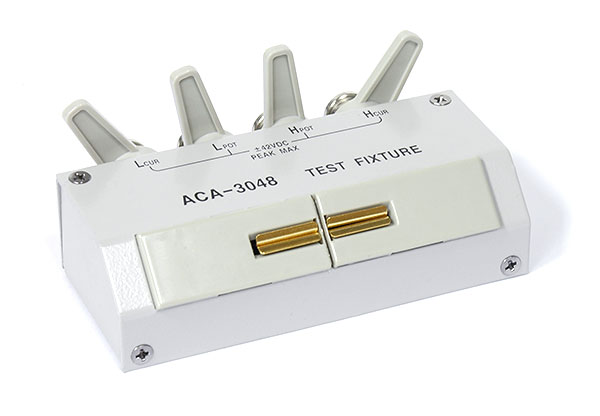

1. Подключите трансформатор к прибору через адаптер АКТАКОМ АСА-3038, как показано на рисунке.
2. Прибор позволяет производить измерение основных параметров – собственная индуктивность первичной (А) и вторичной (B) обмоток (L2A, L2B), а также вторичных параметров – коэффициент трансформации (N, 1/N), взаимная индуктивность (М), индуктивное сопротивление (R2) и сопротивление постоянному току (DCR). Выберите необходимые параметры для измерения в меню MEAS DISP.

Далее необходимо подключить прибор к ПК (с установленным ПО Aktakom RLC Pro) и дождаться автоматического определения ОС подключенного устройства. Если драйвер не установился автоматически, то необходимо установить его вручную.

Если тестируемое устройство обладает высоким импедансом (т. е. малой ёмкостью), влиянием паразитной ёмкости нельзя пренебречь. Измерение по схеме, представленной на рисунках, где проводящая поверхность находится под тестируемым устройством, приведёт к возникновению ошибки. Но если заземлённый проводник помещается между Hс и Lс, то Cd может быть сведено к минимуму. Помещение заземлённого проводника между Lс и металлическим проводником может устранить эффекты Ch и Cl.

Если тестируемое устройство обладает низким импедансом (т. е. низкой индуктивностью, большой ёмкостью), основным источником ошибки измерения будет являться индуктивная связь между тестовыми выводами. Прибор рассчитан на проведение измерений с 4-х проводными выводами для устранения эффекта индуктивной связи. Так как токи в Hс, Lс и в заземляющей клемме равны по величине, но противоположны по направлению, влияние магнитных полей устраняется.

Появление паразитной ёмкости


Метод устранения паразитной ёмкости

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
    • Измерение напряжения, используя гнёзда для измерения тока.
    • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
    • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
    • Растягивать с усилием измерительные щупы прибора.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.
