Параметр
|
Значение
|
|
ЧАСТОТА
|
|
Частотный диапазон
|
9 кГц…3,6 ГГц
|
|
Разрешение
|
1 Гц
|
|
Температурная стабильность источника опорной частоты
|
±2,5×10-6
|
|
Изменение погрешности источника опорной частоты
|
±1×10-6/год
|
Частота опорного генератора
|
10,000000 МГц
|
Разрешение частотного маркера
|
± полоса обзора / (кол. точек развертки-1)
|
|
Погрешность измерения частоты
|
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
|
|
Разрешение счетчика частоты
|
1 Гц, 10 Гц, 100 Гц, 1 кГц
|
|
Полоса обзора
|
Нулевая, 100 Гц...макс. частота прибора
|
|
Погрешность полосы обзора
|
± полоса обзора / (кол. точек развертки-1)
|
Плотность фазовых шумов
(20 °С...30 °С, центральная частота=1 ГГц)
|
<-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц
<-107 дБн/Гц @ 1 МГц
|
|
ПОЛОСА ПРОПУСКАНИЯ
|
|
Полоса пропускания ПЧ (-3 дБ )
|
10 Гц...500 кГц (с шагом 1-10), 1 МГц, 3 МГц
|
|
Полоса пропускания ЭМИ фильтров (-6 дБ )
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
|
Избирательность фильтров по уровням
|
<5:1
|
|
Погрешность установки полосы пропускания ПЧ
|
<5%
|
|
Полоса пропускания видео
|
10 Гц...3 МГц
|
|
АМПЛИТУДА
|
|
Диапазон измерения уровня
|
Уровень собственных шумов...+20 дБм
|
|
Предусилитель (9 кГц...макс. частота прибора)
|
20 дБ
|
Максимальный уровень на входе
|
50 В (постоянное напряжение)
+30 дБм усредненная непрерывная мощность
|
Средний уровень шумов (типично)
нормировано к 1 Гц
|
без предусилителя:
1 МГц…1 ГГц: <-140 дБм (тип.), -130 дБм
1 ГГц…3,6 ГГц: <-138 дБм (тип.), -128 дБм
с предусилителем:
1 МГц…1 ГГц: <-160 дБм (тип.), -150 дБм
1 ГГц…3,6 ГГц: <-158 дБм (тип.), -148 дБм
|
АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,)
|
без предусилителя ±0.4 дБ (тип), ±0.8 дБ
с предусилителем ±0.5 дБ (тип), ±0.9 дБ
|
Аттенюатор
(20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 1~50 дБ)
|
Предел ослабления: 0…50 дБ, с шагом 3 дБ
|
|
Погрешность переключения: ±0,5 дБ
|
Абсолютная амплитудная погрешность
(20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=10 кГц, пиковый детектор, аттенюатор=10 дБ)
|
без предусилителя (вх. сигнал = -20 дБм) ±0.4 дБ
с предусилителем (вх. сигнал = -40 дБм) ±0.5 дБ
|
|
Опорный уровень
|
Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм
|
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-10 дБ, предусилитель выкл.)
|
-65 дБн
|
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц)
|
TOI: +10 дБм
|
Остаточные искажения
(вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С)
|
<-85 дБм
|
Паразитные помехи на входе
(вх. сигнал на смесителе = -30дБм, 20 °С...30 °С)
|
<-60 дБн
|
|
Логарифмическая шкала
|
1 дБ...255 дБ
|
|
Линейная шкала
|
0 до опорного уровня
|
|
Количество графиков
|
5
|
|
Тип детектора
|
Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый
|
|
Операции над графиками
|
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
|
|
Единицы измерения
|
дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт
|
|
РАЗВЕРТКА
|
|
Диапазон
|
10 мс...3000 с (нулевой обзор)
10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 3,6 ГГц)
|
|
ТРЕКИНГ-ГЕНЕРАТОР
|
|
Частотный диапазон
|
100 кГц...3,6 ГГц
|
|
Диапазон выходных уровней
|
-40 дБм...0 дБм
|
|
Разрешение
|
1 дБ
|
|
Неравномерность
|
±3,0 дБ
|
|
Опасный уровень обратной мощности
|
30 дБм, DC: ±50 ВDC
|
|
ГЕНЕРАТОР СИГНАЛОВ
|
|
Частотный диапазон
|
35 МГц...3,6 ГГц
|
|
ДЕМОДУЛЯЦИЯ
|
|
Аудио демодулятор
|
Частотный диапазон: 100 кГц...3,6 ГГц
Тип модуляции АМ/ЧМ
|
|
Измерения АМ модуляции
|
Частотный диапазон 100 кГц...3,6 ГГц
|
|
Диапазон модуляции 20 Гц ...100 кГц
|
|
Глубина модуляции 5%...95%
|
|
Измерения ЧМ модуляции
|
Частотный диапазон 100 кГц...3,6 ГГц
|
|
Диапазон модуляции 20 Гц ...100 кГц
|
|
Девиация частоты 20 Гц...200 кГц
|
|

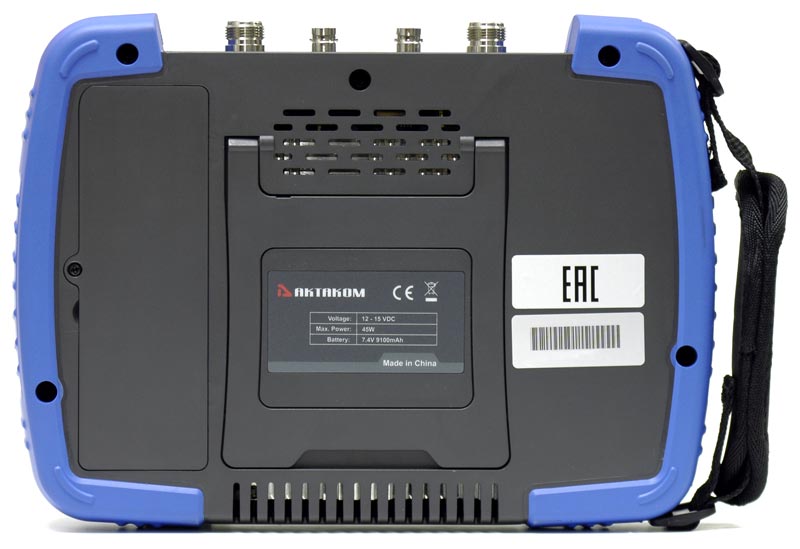

ВХОДЫ / ВЫХОДЫ
|
|
ВЧ вход
|
Импеданс 50 Ом
Соединитель типа N (female)
|
|
Вход/выход опорного генератора 10 MГц
|
Импеданс 50 Ом
Соединитель типа BNC female
Амплитуда 0 дБм... +10 дБм
|
|
Выход трекинг-генератора
|
Импеданс 50 Ом
Соединитель типа N (female)
|
|
Вход внешнего запуска
|
Соединитель типа BNC female
TTL уроень
|
|
Интерфейсы
|
USB Host
USB Device (Micro USB)
LAN (10/100 Base, RJ-45)
выход на наушник
|
|
ЗАПУСК
|
|
Источник запуска
|
свободный, видео, внешний
|
|
Режим
|
непрерывный, однократный
|
|
ОБЩИЕ ДАННЫЕ
|
|
Дисплей
|
Сенсорный цветной TFT ЖК, размер 8" (1024х768)
|
|
Напряжение питания
|
сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы)
|
|
Габаритные размеры
|
265 х 190 х 58 мм
|
|
Масса
|
2,5 кг
|
|
Рабочая температура
|
0 °C...40 °C
|
