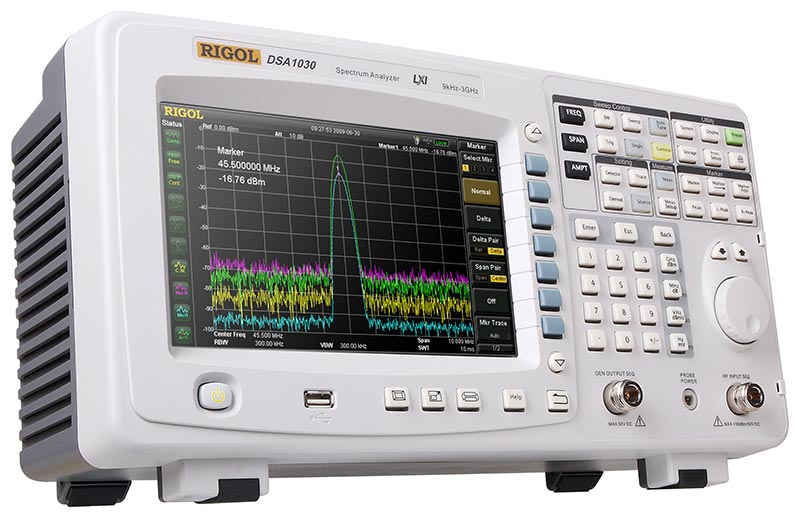

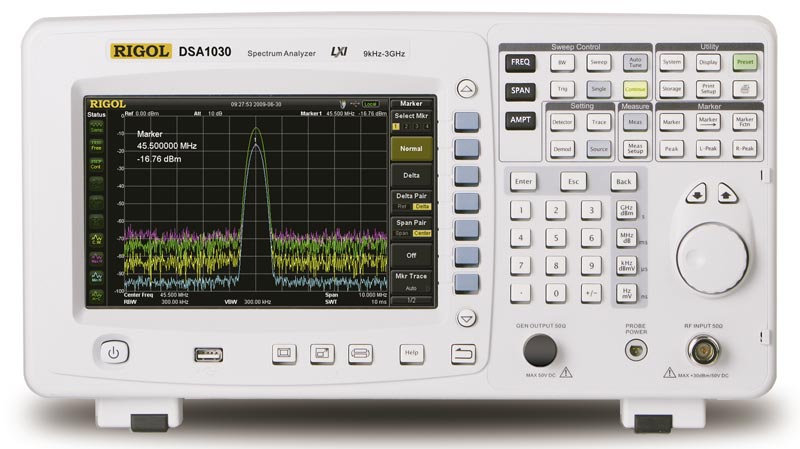

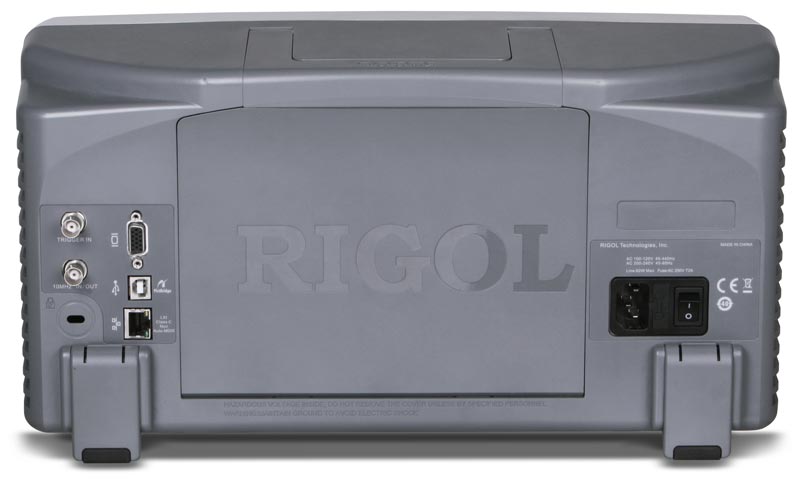

Анализатор спектра Rigol DSA1030 представляет собой прибор с небольшими размерами и весом, имеющий отличное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030 для измерения S-параметров.
USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
Демодулятор
АМ/ЧМ модуляция
Напряжение питания
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
Батарейное питание: DC 10 В…18 В
Время бесперебойной работы от батареи - 3часа :
Потребляемая мощность
35 Вт, типично;
60 Вт, масимально
Габаритные размеры
399 x 223 х 159 мм
Масса
6,2 кг (без батарей); 7,4 кг (с батареей)
Внутренняя память данных
Mass Memory Flash Disk (встроенный)
Data Storage Space Flash Disk (встроенный) 1 Гбайт
Рабочая температура
5 ºC …40 ºC
Расширенные измерения (опция DSA-1030-AMK)
измерение мощности в основном канале
измерение занимаемой полосы
соотношение мощностей в смежных каналах
измерение мощности во временной области при нулевой полосе пропускания
измерение мощности в полосе между двумя максим. точками
измерение отношения сигнал/шум измерение гармонических искажений
измерение интермодуляционных искажений
тестирование в пределах
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Операции над графиками в анализаторах спектра Rigol
Функция поиска пиков в анализаторах спектра Rigol
Использование режима с нулевой полосой обзора анализаторов спектра Rigol
Измерение КСВН в антенне анализатором спектра Rigol
Проверка фильтра анализатором спектра Rigol с трекинг-генератором
Тестирование на электромагнитную совместимость
Создание и демодуляция сигналов FM audio
Статьи, публикации
Современные анализаторы спектра Rigol В 2013-2014 годах в журнале "Контрольно-измерительные приборы и системы" был опубликован целый цикл статей, посвященный измерительным приборам компании RIGOL Technologies, Inc. В обзорных статьях были подробно рассмотрены новые модели цифровых осциллографов, универсальных генераторов сигналов и программируемых источников питания с графическим интерфейсом. Однако ассортимент продукции, предлагаемый RIGOL Technologies, Inc. гораздо шире и даже в тех группах, о которых было написано в наших статьях, уже произошли значительные изменения. Еще одним направлением измерительной техники Rigol являются анализаторы спектра…
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
В графу Verification code вводите код верификации, что прописан справа от данной графы.
Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
Выполняете пп.1-6. способа 1
Сохраняете полученный сгенерированный код
Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
Соединяете ПК и прибор кабелем USB
Находите в ПО свой прибор (например MSO7054)
Вызываете панель управления SCPI командами
В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
После активации опций прибор рекомендуется перезапустить заново
Какие условия эксплуатации предусмотрены для данного анализатора спектра?
Условия эксплуатации:
Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 90% при температуре 25 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается замыкать накоротко выходные или входные разъёмы прибора.
Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
Не допускается подача внешнего сигнала с неправильной полярностью.
Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
