Измеритель сопротивления заземления АКТАКОМ АММ-6005 является удобным и эффективным инструментом для измерения сопротивления элементов заземления и металлосоединений 3-проводным методом.
Технические характеристики
3-проводная схема измерения
Время измерения напряжения 3 раза/сек
ЖКИ дисплей 2000 отсчетов
Отключаемая подстветка 30 сек.
Индикатор разряда батареи
Индикатор выхода за пределы диапазона измерений
Функция удержания показаний
Режим относительных измерений
Автоматическое отключение 10 мин
Питание 12 В (8 батарей типа LR6)
Габаритные размеры прибора: 178×110×59 мм
Масса прибора (с батареей, без проводов): около 600 г
Измерение сопротивления заземления
Диапазоны измерений
Разрешение
Точность
Примечание
20 Ом
0,10 Ом…19,99 Ом
0,01 Ом
±(2,0% + 10 е.м.р.)*
Напряж. открытого контура 50 Впик-пик, меандр
Ток КЗ ≤3,5 мА
Время измерения < 2 сек
200 Ом
0,0 Ом…199,9 Ом
0,1 Ом
±(2,0% + 3 е.м.р.)*
2000 Ом
0 Ом…1999 Ом
1 Ом
* - дополнительная погрешность 0,2 Ом при измерении значения сопротивления ≤2 Ом.
Измерение напряжения нуль-земля (E.V.)
Диапазоны измерений
Разрешение
Точность
Примечание
0…1000 В
1 В
±(2,0% + 5 е.м.р.)
Входное сопротивление 10 МОм
Частотный диапазон 45...1000 Гц , синус
Защита от перегрузки AC 1000 Вскз, 10 сек
Измерение постоянного напряжения
Диапазоны измерений
Разрешение
Точность
Примечание
0…±1500 В
1 В
±(1,0% + 5 е.м.р.)
Входное сопротивление 10 МОм
Защита от перегрузки DC 1500 В, 10 сек
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
Прибор
Измерительные провода 1,6 м (красный и черный) – 2 шт.
Измерительный провод для измерения заземления 5 м (зеленый) – 1 шт.
Измерительный провод для измерения заземления 10 м (желтый) – 1 шт.
Измерительный провод для измерения заземления 15 м (красный) – 1 шт.
Сумка для переноски
Ремень для переноски
Штырь заземления – 2 шт.
Эксплуатационный документ
Дополнительные иллюстрации

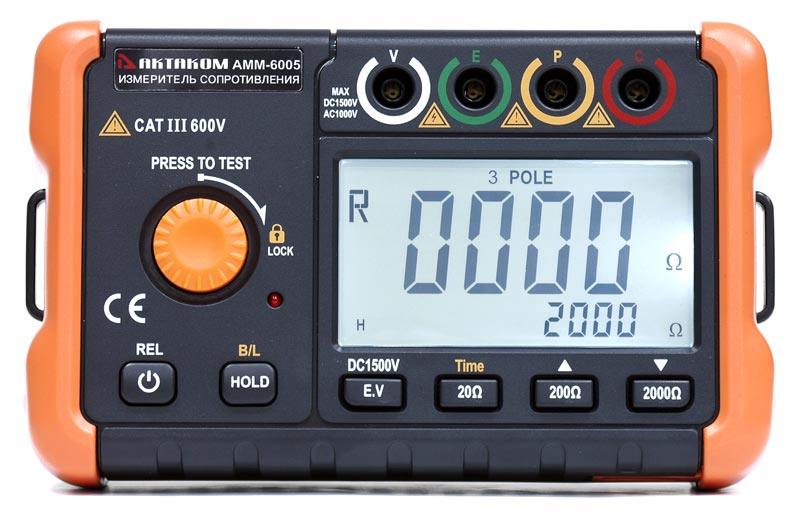

Измеритель сопротивления заземления АММ-6005 - вид спереди
Какие условия эксплуатации предусмотрены для данного омметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор
Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнезда для измерения тока.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
