Измеритель сопротивления заземления АКТАКОМ АММ-6006 позволяет измерять сопротивление элементов заземления и прочих металлосоединений 2-, 3- и 4-проводным способом. Кроме того, АММ-6006 способен измерять удельное сопротивление грунта и последовательное напряжение помех.
Технические характеристики
2-, 3-, 4-проводная схема измерения сопротивления заземления
Время измерения:
менее 12 секунд при измерении сопротивления заземления
2 изм/сек при измерении напряжения
Память 100 групп данных
ЖКИ дисплей 2000 отсчетов
Отключаемая подстветка 30 сек.
Индикатор разряда батареи
Индикатор выхода за пределы диапазона измерений
Автоматическое отключение 5 мин
Питание 12 В (8 батарей типа LR6)
Габаритные размеры прибора: 178×110×59 мм
Масса прибора (без проводов): около 500 г
Измерение сопротивления заземления Re (Rg при измерении удельного сопротивления ρ)
Диапазоны измерений
Разрешение
Погрешность
Примечание
20 Ом
0,10 Ом…19,99 Ом
0,01 Ом
±(2,0% + 15 е.м.р.)
Напряжение открытого контура 50 Впик-пик, меандр
Ток КЗ ≤20 мА
Время измерения < 12 сек
Частоты измерения 94 Гц, 105 Гц, 111 Гц, 128 Гц, ручной выбор
200 Ом
20,0 Ом…199,9 Ом
0,1 Ом
±(2,0% + 5 е.м.р.)
2000 Ом
200 Ом…1999 Ом
1 Ом
±(3,0% + 5 е.м.р.)
20 кОм
2,00 кОм…19,99 кОм
0,01 кОм
Измерение напряжения последовательных помех (UST)
Диапазоны измерений
Разрешение
Погрешность
Примечание
0…20 В
0,1 В
±(2,0% + 5 е.м.р.)
Частотный диапазон 45...200 Гц , синус
Защита от перегрузки AC 250 Вскз
Скорость измерения 2 изм./сек
Измерение сопротивления измерительных проводов (Rk)
Диапазоня измерения
Значение
Погрешность
Примечание
20 Ом
0,00 Ом…5,00 Ом
не нормируется
Значение RK, сохраненное в положении 20 Ом,
действует для диапазона измерений более 200 Ом.
Измерение удельного сопротивления заземления (ρ)
Диапазоны измерений
Разрешение
Погрешность
Примечание
20 Ом·м
0,00 Ом·м…19,99 Ом·м
0,01 Ом·м
Зависит от измерения сопротивления заземления
ρ＝2×π×a×RG
Технические параметры соответствуют режиму измерения сопротивления заземления
200 Ом·м
20,0 Ом·м…199,9 Ом·м
0,1 Ом·м
2000 Ом·м
200 Ом·м…1999 Ом·м
1 Ом·м
20 кОм·м
2,00 кОм·м…19,99 кОм·м
0,01 кОм·м
200 кОм·м
20,0 кОм·м…199,9 кОм·м
0,1 кОм·м
2000 кОм·м
200 кОм·м…3768 кОм·м
1 кОм·м
Расстояние между заземляющими штырями : a≈1,0 м~30,0 м
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
Прибор
Измерительный провод для измерения заземления 6 м (черный)
Измерительный провод для измерения заземления 6 м (зеленый)
Измерительный провод для измерения заземления 15 м (красный)
Измерительный провод для измерения заземления 30 м (синий)
Сумка для переноски
Ремень для переноски
Штырь заземления - 4 шт
Руководство по эксплуатации
Упаковочная тара
Дополнительные иллюстрации

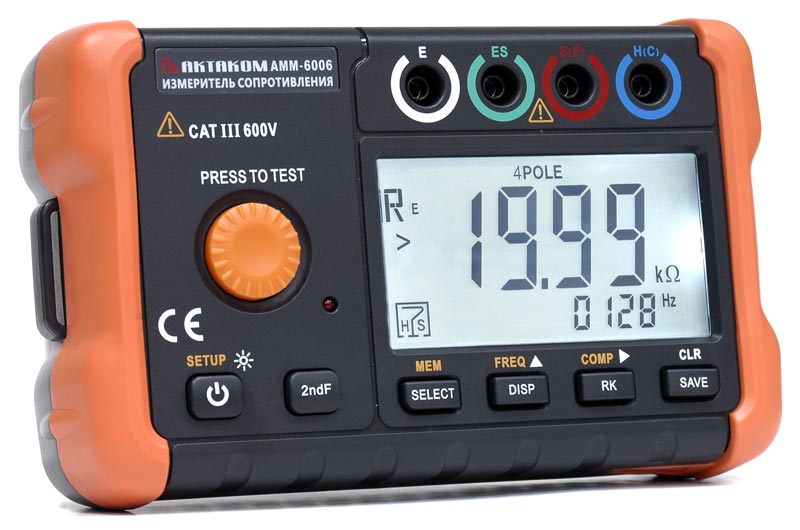

Измеритель сопротивления заземления АММ-6006 - вид спереди
Какие условия эксплуатации предусмотрены для данного омметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор
Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнезда для измерения тока.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
