Высокочастотный измеритель RLC АКТАКОМ АМ-3026 предназначен для измерения параметров пассивных компонентов (конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, трансформаторов, модулей микросхем и сетевых компонентов); полупроводников (параметрических диодов и анализа паразитных параметров транзисторов); диэлектриков (диэлектрическая проницаемость, коэффициент рассеяния); магнитных материалов (магнитная проводимость и потери в ферритах); оценки сопротивления в печатных платах, реле, выключателях, кабелях и батареях.
Габариты RLC-метра Актаком АМ-3026 в упаковочной таре 480х270х510, вес 7 кг.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
Измеритель RLC
4-проводные щупы Кельвина

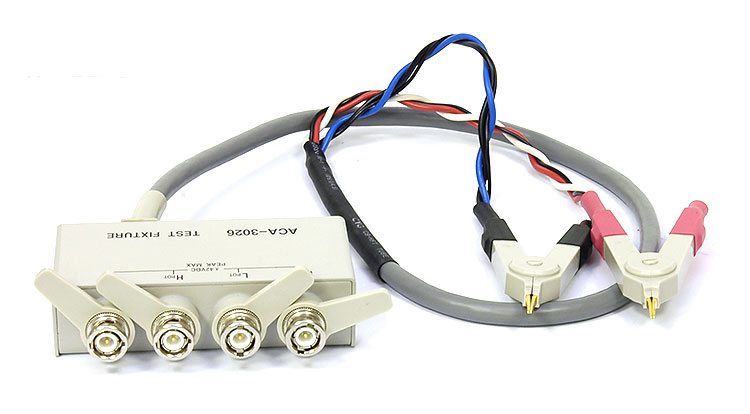

4-проводный тестовый зажим с двумя парами дополнительных сменных контактных пружин
Измерение паразитных параметров RLC-компонентов В катушках индуктивности помимо основного эффекта взаимодействия тока и магнитного поля наблюдаются паразитные эффекты, вследствие которых сопротивление катушки не является чисто реактивным. Наличие паразитных эффектов ведёт к появлению потерь в катушке, оцениваемых сопротивлением потерь, с которым тесно связана другая характеристика — добротность. Для выявления этих и других параметров RLC-компонентов применяются профессиональные лабораторные RLC-метры (измерители иммитанса) АКТАКОМ.
Измерение вольт-фарадных характеристик полупроводниковых приборов — выбор современного бюджетного решения Современная электрофизика полупроводников немыслима без измерения вольт-фарадных характеристик (ВФХ), или т.н. CV-метрии, что подразумевает измерение емкости как функции от приложенного постоянного напряжения смещения. Именно эти измерения дают возможность быстрого определения базовых параметров слоев полупроводников и диэлектриков, которые затруднительно измерить прямыми методами.
Каково назначение органов управления у измерителя RLC АКТАКОМ АМ-3026?
Передняя панель
Жидко-кристаллический индикатор
Экранные кнопки для управления и выбора параметров, соответствующих экранному меню. Круглая программная кнопка внизу экрана выполняет следующие действия:
– При отображении в области экранных кнопок индикатора: «More» – сменяет экранную страницу.
– При отображении в области экранных кнопок индикатора: «Esc» – закрывает экранную страницу.
Кнопка влючения и выключения прибора
Терминал заземления.
Терминалы подключения объекта измерений.
UNKNOWN – терминалы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
HD (HCUR): Терминал высокого тока
HS (HPOT): Измерительный терминал высокого потенциала
LS (LPOT): Измерительный терминал низкого потенциала
LD (LCUR): Терминал низкого тока
Кнопки управления курсором
Кнопка ESC. Нажатие на кнопку Esc отменяет ввод данных или переводит прибор на более высокий уровень меню.
Кнопка ENTER. Данная кнопка прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора (информационная строка в нижней части дисплея).
Разъём USB. Служит для подключения флеш-памяти для сохранения и вызова файлов (максимальный объём – 2 Гб.)
Кнопка меню LCRZ используются для отображения настроек и результатов измерений
Кнопка меню SETUP применяется для управления параметрами измрений
Кнопка меню SYSTEM применяется для управления состоянием дополнительных параметров измрения
Кнопка ← (BACKSPACE). Нажатие на кнопку ← стирает один последний введённый символ
Кнопка KEYLOCK блокирует кнопки прибора от случайного нажатия
Кнопка DC BIAS используется для активации или отключения режима выдачи постоянного смещения
Кнопка RESET. Нажатие на кнопку RESET сбрасывает введённые настройки
Кнопка TRIGGER. Нажатие данной кнопки активирует ручной режим запуска измерний (MANual)
Цифровые кнопки предназначены для ввода цифровых значений в прибор.
Задняя панель
Разъём подключения источника постоянного смещения (Опция)
Какие условия эксплуатации предусмотрены для данного RLC-метра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Какие флэш-накопители рекомендуется использовать для сохранения данных в анализаторах компонентов Актаком?
Для сохранения данных с результатами измерений и настройками в анализаторах спектра Актаком рекомендуется использовать флэш-накопители известных производителей с объемом не более 8 Гб и файловой системой FAT32
