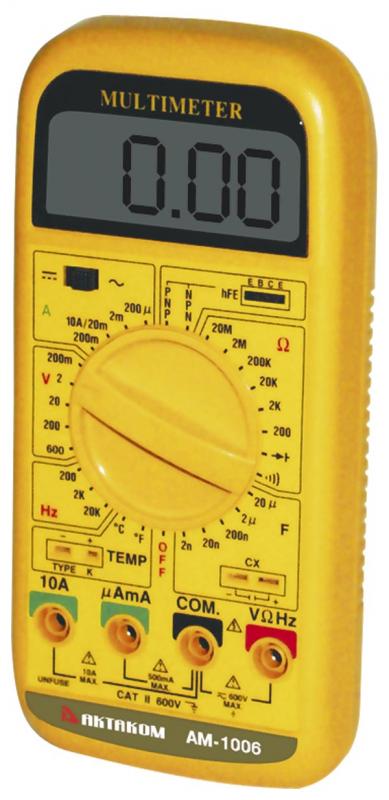

Мультиметр АМ-1006

Увеличить

Дополнительные
иллюстрации

Розничная цена (с НДС):
недоступно

На заказ

Торговая марка:

Загрузить
каталог

Сравнить товар с другими
в этом разделе

Снято с производства. Замена: АММ-1008, АММ-1216

Цифровой мультиметр АКТАКОМ АМ-1006 обладает высокой точностью измерений и широким набором функций. Благодаря своей универсальности, мультиметр АМ-1006 является незаменимым инструментом для проверки или наладки всевозможных электронных схем и устройств.

Особенности цифрового мультиметра АМ-1006

измерение постоянного и переменного тока и напряжения, сопротивления, емкости, температуры, частоты
проверка диодов, звуковая прозвонка цепи
измерение коэффициента усиления транзисторов
автоматическая индикация полярности
автоматическая установка нуля
высококонтрастный жидкокристаллический дисплей
защита от перегрузки на всех диапазонах
базовая погрешность ±0,5 %

Технические параметры

Величина	Диапазон измерения	Погрешность
Напряжение постоянное	100 мкВ...600 В	±0,5%
Напряжение переменное	100 мкВ...600 В	±1%
Ток постоянный	0,1 мкА...10 А	±1%
Ток переменный	0,1 мкА...10 А	±1%
Сопротивление	0,1 Ом...20 МОм	±0,8%
Частота	0,1 Гц...20 кГц	±1%
Емкость	1 пФ...20 мкФ	±2,5%
Температура	–20...750 °С	±1%

жидкокристаллический дисплей с высотой цифр 18 мм, 3½ разряда
время измерения 0,4 с
питание 9 В, батарея типа «Крона»
масса 322 г
габаритные размеры 185х87х39 мм
Габаритные размеры в упаковочной таре 100х60х220, вес 0,46 кг.

Таблицы погрешностей

Постоянное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мВ	100 мкВ	±(0.5%+1 е.м.р.)	±1.0995 мВ	мВ
2 В	1 мВ	±(0.8%+1 е.м.р.)	±0.016992 В	В
20 В	10 мВ	±(0.8%+1 е.м.р.)	±0.16992 В	В
200 В	100 мВ	±(0.8%+1 е.м.р.)	±1.6992 В	В
600 В	1 В	±(0.8%+1 е.м.р.)	±5.792 В	В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мВ	100 мкВ	±(0.5%+1 е.м.р.)	±1.0995 мВ	19.8 мВ	20 мВ (10% диапазона)	20.2 мВ
				99.4 мВ	100 мВ (50% диапазона)	100.6 мВ
				179 мВ	180 мВ (90% диапазона)	181 мВ
2 В	1 мВ	±(0.8%+1 е.м.р.)	±0.016992 В	0.1974 В	0.2 В (10% диапазона)	0.2026 В
				0.991 В	1 В (50% диапазона)	1.009 В
				1.7846 В	1.8 В (90% диапазона)	1.8154 В
20 В	10 мВ	±(0.8%+1 е.м.р.)	±0.16992 В	1.974 В	2 В (10% диапазона)	2.026 В
				9.91 В	10 В (50% диапазона)	10.09 В
				17.846 В	18 В (90% диапазона)	18.154 В
200 В	100 мВ	±(0.8%+1 е.м.р.)	±1.6992 В	19.74 В	20 В (10% диапазона)	20.26 В
				99.1 В	100 В (50% диапазона)	100.9 В
				178.46 В	180 В (90% диапазона)	181.54 В
600 В	1 В	±(0.8%+1 е.м.р.)	±5.792 В	58.52 В	60 В (10% диапазона)	61.48 В
				296.6 В	300 В (50% диапазона)	303.4 В
				534.68 В	540 В (90% диапазона)	545.32 В

Переменное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мВ	100 мкВ	±(1%+2 е.м.р.)	±2.199 мВ	мВ
2 В	1 мВ	±(1%+2 е.м.р.)	±0.02199 В	В
20 В	10 мВ	±(1%+2 е.м.р.)	±0.2199 В	В
200 В	100 мВ	±(1%+2 е.м.р.)	±2.199 В	В
600 В	1 В	±(1%+2 е.м.р.)	±7.99 В	В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мВ	100 мкВ	±(1%+2 е.м.р.)	±2.199 мВ	19.6 мВ	20 мВ (10% диапазона)	20.4 мВ
				98.8 мВ	100 мВ (50% диапазона)	101.2 мВ
				178 мВ	180 мВ (90% диапазона)	182 мВ
2 В	1 мВ	±(1%+2 е.м.р.)	±0.02199 В	0.196 В	0.2 В (10% диапазона)	0.204 В
				0.988 В	1 В (50% диапазона)	1.012 В
				1.78 В	1.8 В (90% диапазона)	1.82 В
20 В	10 мВ	±(1%+2 е.м.р.)	±0.2199 В	1.96 В	2 В (10% диапазона)	2.04 В
				9.88 В	10 В (50% диапазона)	10.12 В
				17.8 В	18 В (90% диапазона)	18.2 В
200 В	100 мВ	±(1%+2 е.м.р.)	±2.199 В	19.6 В	20 В (10% диапазона)	20.4 В
				98.8 В	100 В (50% диапазона)	101.2 В
				178 В	180 В (90% диапазона)	182 В
600 В	1 В	±(1%+2 е.м.р.)	±7.99 В	57.4 В	60 В (10% диапазона)	62.6 В
				295 В	300 В (50% диапазона)	305 В
				532.6 В	540 В (90% диапазона)	547.4 В

Постоянный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мкА	0.1 мкА	±(1%+1 е.м.р.)	±2.099 мкА	мкА
2 мА	1 мкА	±(1%+1 е.м.р.)	±0.02099 мА	мА
20 мА	10 мкА	±(1%+1 е.м.р.)	±0.2099 мА	мА
200 мА	100 мкА	±(1%+1 е.м.р.)	±2.099 мА	мА
10 А	10 мА	±(1.5%+2 е.м.р.)	±0.16985 А	А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мкА	0.1 мкА	±(1%+1 е.м.р.)	±2.099 мкА	19.7 мкА	20 мкА (10% диапазона)	20.3 мкА
				98.9 мкА	100 мкА (50% диапазона)	101.1 мкА
				178.1 мкА	180 мкА (90% диапазона)	181.9 мкА
2 мА	1 мкА	±(1%+1 е.м.р.)	±0.02099 мА	0.197 мА	0.2 мА (10% диапазона)	0.203 мА
				0.989 мА	1 мА (50% диапазона)	1.011 мА
				1.781 мА	1.8 мА (90% диапазона)	1.819 мА
20 мА	10 мкА	±(1%+1 е.м.р.)	±0.2099 мА	1.97 мА	2 мА (10% диапазона)	2.03 мА
				9.89 мА	10 мА (50% диапазона)	10.11 мА
				17.81 мА	18 мА (90% диапазона)	18.19 мА
200 мА	100 мкА	±(1%+1 е.м.р.)	±2.099 мА	19.7 мА	20 мА (10% диапазона)	20.3 мА
				98.9 мА	100 мА (50% диапазона)	101.1 мА
				178.1 мА	180 мА (90% диапазона)	181.9 мА
10 А	10 мА	±(1.5%+2 е.м.р.)	±0.16985 А	0.965 А	1 А (10% диапазона)	1.035 А
				4.905 А	5 А (50% диапазона)	5.095 А
				8.845 А	9 А (90% диапазона)	9.155 А

Переменный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мкА	0.1 мкА	±(1.2%+1 е.м.р.)	±2.4988 мкА	мкА
2 мА	1 мкА	±(1.2%+1 е.м.р.)	±0.024988 мА	мА
20 мА	10 мкА	±(1.2%+1 е.м.р.)	±0.24988 мА	мА
200 мА	100 мкА	±(1.2%+1 е.м.р.)	±2.4988 мА	мА
10 А	10 мА	±(1.5%+3 е.м.р.)	±0.17985 А	А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мкА	0.1 мкА	±(1.2%+1 е.м.р.)	±2.4988 мкА	19.66 мкА	20 мкА (10% диапазона)	20.34 мкА
				98.7 мкА	100 мкА (50% диапазона)	101.3 мкА
				177.74 мкА	180 мкА (90% диапазона)	182.26 мкА
2 мА	1 мкА	±(1.2%+1 е.м.р.)	±0.024988 мА	0.1966 мА	0.2 мА (10% диапазона)	0.2034 мА
				0.987 мА	1 мА (50% диапазона)	1.013 мА
				1.7774 мА	1.8 мА (90% диапазона)	1.8226 мА
20 мА	10 мкА	±(1.2%+1 е.м.р.)	±0.24988 мА	1.966 мА	2 мА (10% диапазона)	2.034 мА
				9.87 мА	10 мА (50% диапазона)	10.13 мА
				17.774 мА	18 мА (90% диапазона)	18.226 мА
200 мА	100 мкА	±(1.2%+1 е.м.р.)	±2.4988 мА	19.66 мА	20 мА (10% диапазона)	20.34 мА
				98.7 мА	100 мА (50% диапазона)	101.3 мА
				177.74 мА	180 мА (90% диапазона)	182.26 мА
10 А	10 мА	±(1.5%+3 е.м.р.)	±0.17985 А	0.955 А	1 А (10% диапазона)	1.045 А
				4.895 А	5 А (50% диапазона)	5.105 А
				8.835 А	9 А (90% диапазона)	9.165 А

Частота

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 Гц	0.1 Гц	±(1%+0 е.м.р.)	±1.999 Гц	Гц
2 кГц	1 Гц	±(1%+0 е.м.р.)	±0.01999 кГц	кГц
20 кГц	10 Гц	±(1%+0 е.м.р.)	±0.1999 кГц	кГц

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 Гц	0.1 Гц	±(1%+0 е.м.р.)	±1.999 Гц	19.8 Гц	20 Гц (10% диапазона)	20.2 Гц
				99 Гц	100 Гц (50% диапазона)	101 Гц
				178.2 Гц	180 Гц (90% диапазона)	181.8 Гц
2 кГц	1 Гц	±(1%+0 е.м.р.)	±0.01999 кГц	0.198 кГц	0.2 кГц (10% диапазона)	0.202 кГц
				0.99 кГц	1 кГц (50% диапазона)	1.01 кГц
				1.782 кГц	1.8 кГц (90% диапазона)	1.818 кГц
20 кГц	10 Гц	±(1%+0 е.м.р.)	±0.1999 кГц	1.98 кГц	2 кГц (10% диапазона)	2.02 кГц
				9.9 кГц	10 кГц (50% диапазона)	10.1 кГц
				17.82 кГц	18 кГц (90% диапазона)	18.18 кГц

Сопротивление

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 Ом	0.1 Ом	±(1%+3 е.м.р.)	±2.299 Ом	Ом
2 кОм	1 Ом	±(0.8%+1 е.м.р.)	±0.016992 кОм	кОм
20 кОм	10 Ом	±(0.8%+1 е.м.р.)	±0.16992 кОм	кОм
200 кОм	100 Ом	±(0.8%+1 е.м.р.)	±1.6992 кОм	кОм
2 МОм	1 кОм	±(0.8%+1 е.м.р.)	±0.016992 МОм	МОм
20 МОм	10 кОм	±(2%+2 е.м.р.)	±0.4198 МОм	МОм

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 Ом	0.1 Ом	±(1%+3 е.м.р.)	±2.299 Ом	19.5 Ом	20 Ом (10% диапазона)	20.5 Ом
				98.7 Ом	100 Ом (50% диапазона)	101.3 Ом
				177.9 Ом	180 Ом (90% диапазона)	182.1 Ом
2 кОм	1 Ом	±(0.8%+1 е.м.р.)	±0.016992 кОм	0.1974 кОм	0.2 кОм (10% диапазона)	0.2026 кОм
				0.991 кОм	1 кОм (50% диапазона)	1.009 кОм
				1.7846 кОм	1.8 кОм (90% диапазона)	1.8154 кОм
20 кОм	10 Ом	±(0.8%+1 е.м.р.)	±0.16992 кОм	1.974 кОм	2 кОм (10% диапазона)	2.026 кОм
				9.91 кОм	10 кОм (50% диапазона)	10.09 кОм
				17.846 кОм	18 кОм (90% диапазона)	18.154 кОм
200 кОм	100 Ом	±(0.8%+1 е.м.р.)	±1.6992 кОм	19.74 кОм	20 кОм (10% диапазона)	20.26 кОм
				99.1 кОм	100 кОм (50% диапазона)	100.9 кОм
				178.46 кОм	180 кОм (90% диапазона)	181.54 кОм
2 МОм	1 кОм	±(0.8%+1 е.м.р.)	±0.016992 МОм	0.1974 МОм	0.2 МОм (10% диапазона)	0.2026 МОм
				0.991 МОм	1 МОм (50% диапазона)	1.009 МОм
				1.7846 МОм	1.8 МОм (90% диапазона)	1.8154 МОм
20 МОм	10 кОм	±(2%+2 е.м.р.)	±0.4198 МОм	1.94 МОм	2 МОм (10% диапазона)	2.06 МОм
				9.78 МОм	10 МОм (50% диапазона)	10.22 МОм
				17.62 МОм	18 МОм (90% диапазона)	18.38 МОм

Ёмкость

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
2000 пФ	1 пФ	±(4.5%+5 е.м.р.)	±94.955 пФ	пФ
20 нФ	10 пФ	±(4.5%+5 е.м.р.)	±0.94955 нФ	нФ
200 нФ	100 пФ	±(4.5%+5 е.м.р.)	±9.4955 нФ	нФ
2 мкФ	1 нФ	±(4.5%+5 е.м.р.)	±0.094955 мкФ	мкФ
20 мкФ	10 нФ	±(4.5%+5 е.м.р.)	±0.94955 мкФ	мкФ

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
2000 пФ	1 пФ	±(4.5%+5 е.м.р.)	±94.955 пФ	186 пФ	200 пФ (10% диапазона)	214 пФ
				950 пФ	1000 пФ (50% диапазона)	1050 пФ
				1714 пФ	1800 пФ (90% диапазона)	1886 пФ
20 нФ	10 пФ	±(4.5%+5 е.м.р.)	±0.94955 нФ	1.86 нФ	2 нФ (10% диапазона)	2.14 нФ
				9.5 нФ	10 нФ (50% диапазона)	10.5 нФ
				17.14 нФ	18 нФ (90% диапазона)	18.86 нФ
200 нФ	100 пФ	±(4.5%+5 е.м.р.)	±9.4955 нФ	18.6 нФ	20 нФ (10% диапазона)	21.4 нФ
				95 нФ	100 нФ (50% диапазона)	105 нФ
				171.4 нФ	180 нФ (90% диапазона)	188.6 нФ
2 мкФ	1 нФ	±(4.5%+5 е.м.р.)	±0.094955 мкФ	0.186 мкФ	0.2 мкФ (10% диапазона)	0.214 мкФ
				0.95 мкФ	1 мкФ (50% диапазона)	1.05 мкФ
				1.714 мкФ	1.8 мкФ (90% диапазона)	1.886 мкФ
20 мкФ	10 нФ	±(4.5%+5 е.м.р.)	±0.94955 мкФ	1.86 мкФ	2 мкФ (10% диапазона)	2.14 мкФ
				9.5 мкФ	10 мкФ (50% диапазона)	10.5 мкФ
				17.14 мкФ	18 мкФ (90% диапазона)	18.86 мкФ

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

мультиметр
щупы − 1 пара
предохранитель – 1 шт
руководство по эксплуатации

Дополнительная комплектация

температурный зонд К-типа TP-02
температурный зонд К-типа TP-03
температурный зонд К-типа TP-04
температурный зонд DP-27
температурный зонд DP-32
Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
Магнитный адаптер Актаком АСА-2207
Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
Переходник-шунт PTL-2172
Универсальный набор аксессуаров АСА-2907

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

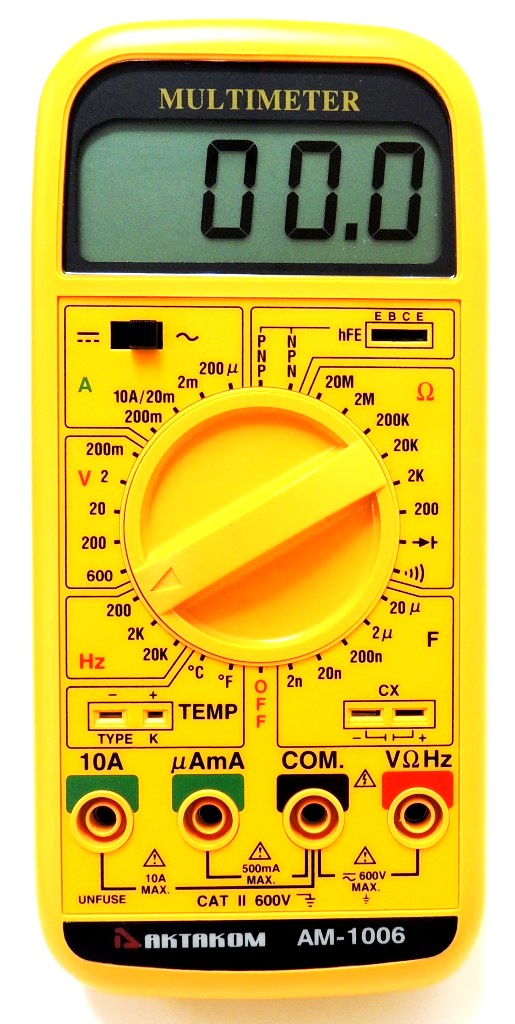

Мультиметр АМ-1006 - вид спереди

Увеличить

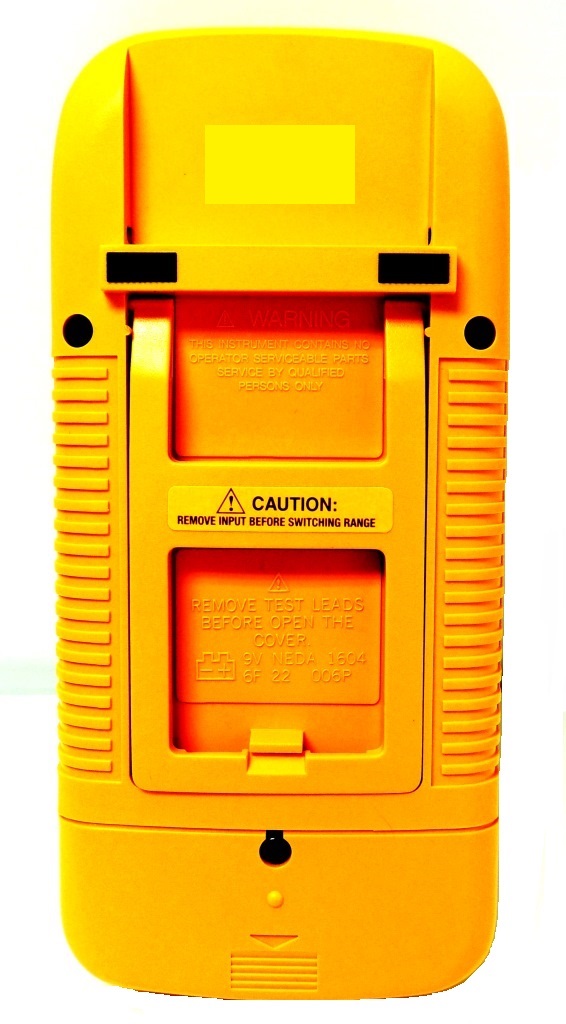

Мультиметр АМ-1006 - вид сзади

Увеличить

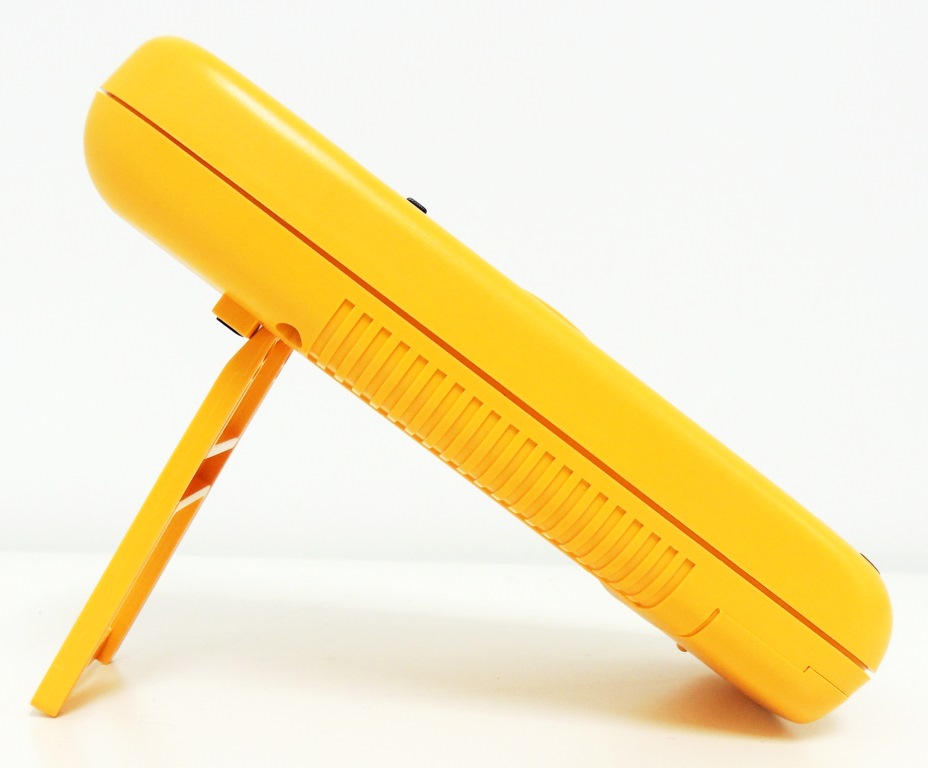

Мультиметр АМ-1006 - вид сбоку

Увеличить

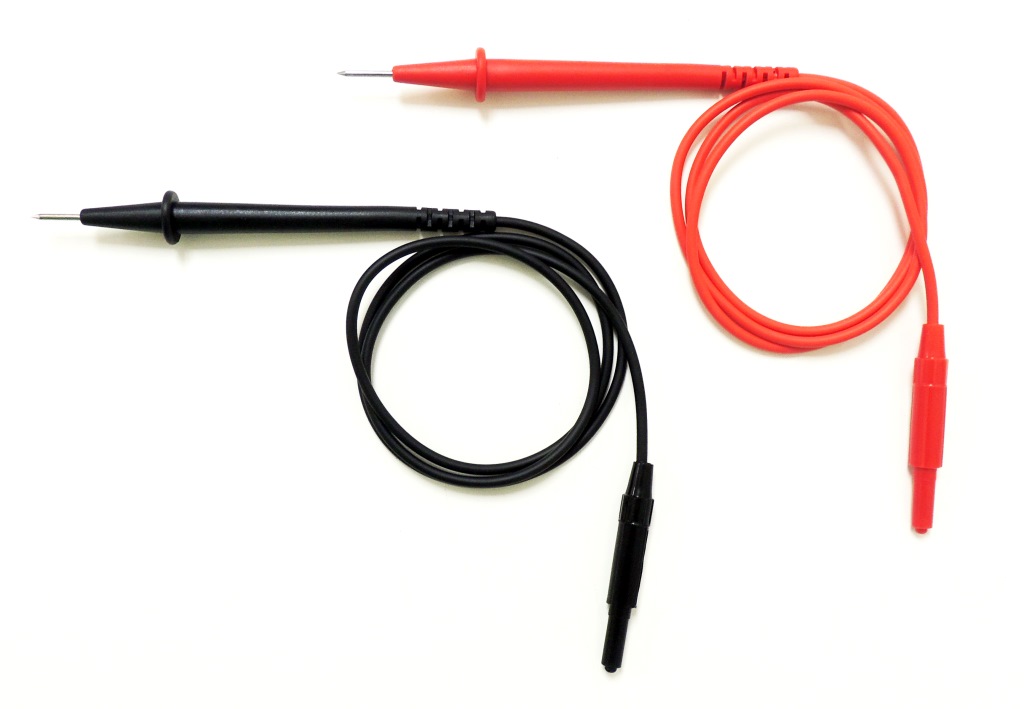

Мультиметр АМ-1006 - измерительные провода

Увеличить

Статьи, публикации

Современные мультиметры АКТАКОМ
Благодаря своим небольшим размерам и массе, а также широким функциональным возможностям мультиметры уже давно прочно заняли достойное место среди современного контрольно-измерительного оборудования, став незаменимым устройством при проведении работ по диагностике, ремонту и наладке, особенно, в полевых условиях. В этой статье рассматриваются некоторые модели мультиметров, которые вошли в линейку контрольно-измерительного оборудования АКТАКОМ, хорошо известного российским специалистам.

Вопросы и ответы

Какие условия эксплуатации предусмотрены для данного мультиметра?

Есть ли у АМ-1006 функция автовыключения питания?

Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Есть ли у АМ-1006 функция автовыключения питания?
Нет. Функция автовыключения питания (Auto Power off) у мультиметра АМ-1006 отсутствует. Наверх

Назад в раздел
