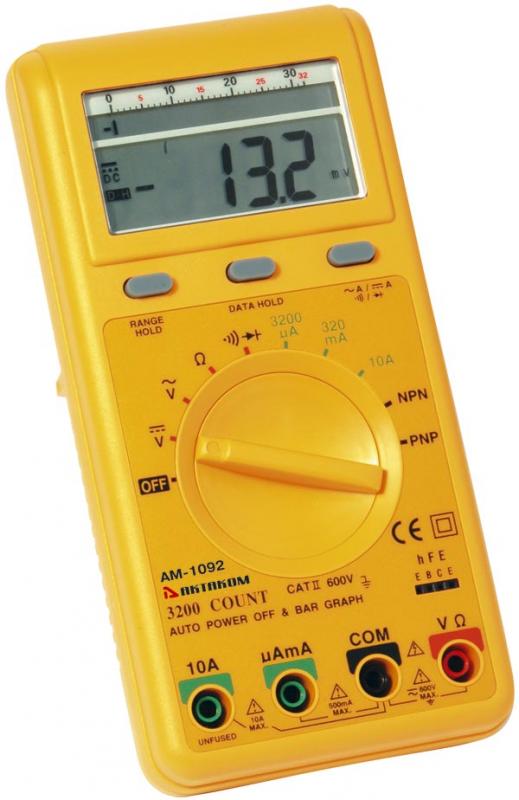

Мультиметр цифровой АМ-1092

Увеличить

Дополнительные
иллюстрации

Розничная цена (с НДС):
недоступно

На заказ

Торговая марка:

Госреестр:
36481-07

Загрузить
каталог

Сравнить товар с другими
в этом разделе

Подробное описание
Вопросы и ответы

Снято с производства. Замена: АММ-1008, АММ-1216

Цифровой мультиметр АКТАКОМ АМ-1092 имеет типичный для бюджетных мультиметров набор измерительных функций с автоматическим выбором диапазонов. Наличие в цифровом мультиметре АМ-1092 быстродействующей графической шкалы даёт возможность наблюдать динамику изменения измеряемых величин.

Технические характеристики

Измеряемая величина	Диапазон	Погрешность
постоянное напряжение	100 мкВ...600 В	0,5%
переменное напряжение	1 мВ...600 В	0,5%
постоянный ток	0,1 мкА...10 А	1,0%
переменный ток	0,1 мкА...10 А	2,5%
сопротивление	0,1 Ом...30 МОм	1,0%

Дисплей 3199 единиц (3¾ разряда)
Быстродействующая графическая шкала: 32 сегмента
Базовая погрешность 0,5%
Измерение постоянного и переменного тока, постоянного и переменного напряжения, сопротивления, проверка диодов, звуковая прозвонка цепи, измерение коэффициента усиления транзисторов
Автоматический и ручной выбор диапазона
Удержание показаний
Автоматическая индикация полярности
Защита от перегрузки
Питание 2 элемента АА по 1,5 В, автоотключение питания (без возможности отключения функции)
Масса 266 г
Габаритные размеры 172х84х36 мм
Габаритные размеры в упаковочной таре 100х60х220, вес 045 кг.

Таблицы погрешностей

Постоянное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
320 мВ	0.1 мВ	±(0.5%+2 е.м.р.)	±1.7995 мВ	мВ
3.2 В	1 мВ	±(0.5%+2 е.м.р.)	±0.017995 В	В
32 В	10 мВ	±(0.5%+2 е.м.р.)	±0.17995 В	В
320 В	0.1 В	±(0.5%+2 е.м.р.)	±1.7995 В	В
600 В	1 В	±(0.5%+2 е.м.р.)	±4.995 В	В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
320 мВ	0.1 мВ	±(0.5%+2 е.м.р.)	±1.7995 мВ	31.64 мВ	32 мВ (10% диапазона)	32.36 мВ
				159 мВ	160 мВ (50% диапазона)	161 мВ
				286.36 мВ	288 мВ (90% диапазона)	289.64 мВ
3.2 В	1 мВ	±(0.5%+2 е.м.р.)	±0.017995 В	0.3164 В	0.32 В (10% диапазона)	0.3236 В
				1.59 В	1.6 В (50% диапазона)	1.61 В
				2.8636 В	2.88 В (90% диапазона)	2.8964 В
32 В	10 мВ	±(0.5%+2 е.м.р.)	±0.17995 В	3.164 В	3.2 В (10% диапазона)	3.236 В
				15.9 В	16 В (50% диапазона)	16.1 В
				28.636 В	28.8 В (90% диапазона)	28.964 В
320 В	0.1 В	±(0.5%+2 е.м.р.)	±1.7995 В	31.64 В	32 В (10% диапазона)	32.36 В
				159 В	160 В (50% диапазона)	161 В
				286.36 В	288 В (90% диапазона)	289.64 В
600 В	1 В	±(0.5%+2 е.м.р.)	±4.995 В	57.7 В	60 В (10% диапазона)	62.3 В
				296.5 В	300 В (50% диапазона)	303.5 В
				535.3 В	540 В (90% диапазона)	544.7 В

Переменное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
3.2 В	1 мВ	±(1.5%+2 е.м.р.)	±0.049985 В	В
32 В	10 мВ	±(1%+2 е.м.р.)	±0.3399 В	В
320 В	0.1 В	±(1.5%+2 е.м.р.)	±4.9985 В	В
600 В	1 В	±(2%+2 е.м.р.)	±13.98 В	В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
3.2 В	1 мВ	±(1.5%+2 е.м.р.)	±0.049985 В	0.3132 В	0.32 В (10% диапазона)	0.3268 В
				1.574 В	1.6 В (50% диапазона)	1.626 В
				2.8348 В	2.88 В (90% диапазона)	2.9252 В
32 В	10 мВ	±(1%+2 е.м.р.)	±0.3399 В	3.148 В	3.2 В (10% диапазона)	3.252 В
				15.82 В	16 В (50% диапазона)	16.18 В
				28.492 В	28.8 В (90% диапазона)	29.108 В
320 В	0.1 В	±(1.5%+2 е.м.р.)	±4.9985 В	31.32 В	32 В (10% диапазона)	32.68 В
				157.4 В	160 В (50% диапазона)	162.6 В
				283.48 В	288 В (90% диапазона)	292.52 В
600 В	1 В	±(2%+2 е.м.р.)	±13.98 В	56.8 В	60 В (10% диапазона)	63.2 В
				292 В	300 В (50% диапазона)	308 В
				527.2 В	540 В (90% диапазона)	552.8 В

Постоянный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
320 мкА	0.1 мкА	±(0.5%+2 е.м.р.)	±1.7995 мкА	мкА
3200 мкА	1 мкА	±(0.5%+2 е.м.р.)	±17.995 мкА	мкА
32 мА	10 мкА	±(0.5%+2 е.м.р.)	±0.17995 мА	мА
320 мА	100 мкА	±(0.5%+2 е.м.р.)	±1.7995 мА	мА
10 А	10 мА	±(1%+2 е.м.р.)	±0.1199 А	А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
320 мкА	0.1 мкА	±(0.5%+2 е.м.р.)	±1.7995 мкА	31.64 мкА	32 мкА (10% диапазона)	32.36 мкА
				159 мкА	160 мкА (50% диапазона)	161 мкА
				286.36 мкА	288 мкА (90% диапазона)	289.64 мкА
3200 мкА	1 мкА	±(0.5%+2 е.м.р.)	±17.995 мкА	316.4 мкА	320 мкА (10% диапазона)	323.6 мкА
				1590 мкА	1600 мкА (50% диапазона)	1610 мкА
				2863.6 мкА	2880 мкА (90% диапазона)	2896.4 мкА
32 мА	10 мкА	±(0.5%+2 е.м.р.)	±0.17995 мА	3.164 мА	3.2 мА (10% диапазона)	3.236 мА
				15.9 мА	16 мА (50% диапазона)	16.1 мА
				28.636 мА	28.8 мА (90% диапазона)	28.964 мА
320 мА	100 мкА	±(0.5%+2 е.м.р.)	±1.7995 мА	31.64 мА	32 мА (10% диапазона)	32.36 мА
				159 мА	160 мА (50% диапазона)	161 мА
				286.36 мА	288 мА (90% диапазона)	289.64 мА
10 А	10 мА	±(1%+2 е.м.р.)	±0.1199 А	0.97 А	1 А (10% диапазона)	1.03 А
				4.93 А	5 А (50% диапазона)	5.07 А
				8.89 А	9 А (90% диапазона)	9.11 А

Переменный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
320 мкА	0.1 мкА	±(2%+2 е.м.р.)	±6.598 мкА	мкА
3200 мкА	1 мкА	±(2%+2 е.м.р.)	±65.98 мкА	мкА
32 мА	10 мкА	±(2%+2 е.м.р.)	±0.6598 мА	мА
320 мА	100 мкА	±(2%+2 е.м.р.)	±6.598 мА	мА
10 А	10 мА	±(2.5%+2 е.м.р.)	±0.26975 А	А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
320 мкА	0.1 мкА	±(2%+2 е.м.р.)	±6.598 мкА	31.16 мкА	32 мкА (10% диапазона)	32.84 мкА
				156.6 мкА	160 мкА (50% диапазона)	163.4 мкА
				282.04 мкА	288 мкА (90% диапазона)	293.96 мкА
3200 мкА	1 мкА	±(2%+2 е.м.р.)	±65.98 мкА	311.6 мкА	320 мкА (10% диапазона)	328.4 мкА
				1566 мкА	1600 мкА (50% диапазона)	1634 мкА
				2820.4 мкА	2880 мкА (90% диапазона)	2939.6 мкА
32 мА	10 мкА	±(2%+2 е.м.р.)	±0.6598 мА	3.116 мА	3.2 мА (10% диапазона)	3.284 мА
				15.66 мА	16 мА (50% диапазона)	16.34 мА
				28.204 мА	28.8 мА (90% диапазона)	29.396 мА
320 мА	100 мкА	±(2%+2 е.м.р.)	±6.598 мА	31.16 мА	32 мА (10% диапазона)	32.84 мА
				156.6 мА	160 мА (50% диапазона)	163.4 мА
				282.04 мА	288 мА (90% диапазона)	293.96 мА
10 А	10 мА	±(2.5%+2 е.м.р.)	±0.26975 А	0.955 А	1 А (10% диапазона)	1.045 А
				4.855 А	5 А (50% диапазона)	5.145 А
				8.755 А	9 А (90% диапазона)	9.245 А

Сопротивление

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
320 Ом	0.1 Ом	±(1%+2 е.м.р.)	±3.399 Ом	Ом
3.2 кОм	1 Ом	±(1%+2 е.м.р.)	±0.03399 кОм	кОм
32 кОм	10 Ом	±(1%+2 е.м.р.)	±0.3399 кОм	кОм
320 кОм	100 Ом	±(2%+2 е.м.р.)	±6.598 кОм	кОм
3200 кОм	1 кОм	±(2%+2 е.м.р.)	±65.98 кОм	кОм
30 МОм	10 кОм	±(2%+2 е.м.р.)	±0.6198 МОм	МОм

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
320 Ом	0.1 Ом	±(1%+2 е.м.р.)	±3.399 Ом	31.48 Ом	32 Ом (10% диапазона)	32.52 Ом
				158.2 Ом	160 Ом (50% диапазона)	161.8 Ом
				284.92 Ом	288 Ом (90% диапазона)	291.08 Ом
3.2 кОм	1 Ом	±(1%+2 е.м.р.)	±0.03399 кОм	0.3148 кОм	0.32 кОм (10% диапазона)	0.3252 кОм
				1.582 кОм	1.6 кОм (50% диапазона)	1.618 кОм
				2.8492 кОм	2.88 кОм (90% диапазона)	2.9108 кОм
32 кОм	10 Ом	±(1%+2 е.м.р.)	±0.3399 кОм	3.148 кОм	3.2 кОм (10% диапазона)	3.252 кОм
				15.82 кОм	16 кОм (50% диапазона)	16.18 кОм
				28.492 кОм	28.8 кОм (90% диапазона)	29.108 кОм
320 кОм	100 Ом	±(2%+2 е.м.р.)	±6.598 кОм	31.16 кОм	32 кОм (10% диапазона)	32.84 кОм
				156.6 кОм	160 кОм (50% диапазона)	163.4 кОм
				282.04 кОм	288 кОм (90% диапазона)	293.96 кОм
3200 кОм	1 кОм	±(2%+2 е.м.р.)	±65.98 кОм	311.6 кОм	320 кОм (10% диапазона)	328.4 кОм
				1566 кОм	1600 кОм (50% диапазона)	1634 кОм
				2820.4 кОм	2880 кОм (90% диапазона)	2939.6 кОм
30 МОм	10 кОм	±(2%+2 е.м.р.)	±0.6198 МОм	2.92 МОм	3 МОм (10% диапазона)	3.08 МОм
				14.68 МОм	15 МОм (50% диапазона)	15.32 МОм
				26.44 МОм	27 МОм (90% диапазона)	27.56 МОм

Стандартная комплектация

Мультиметр
Измерительные щупы
Предохранитель
Руководство по эксплуатации

Дополнительная комплектация

Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
Магнитный адаптер Актаком АСА-2207
Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
Переходник-шунт PTL-2172
Универсальный набор аксессуаров АСА-2907

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

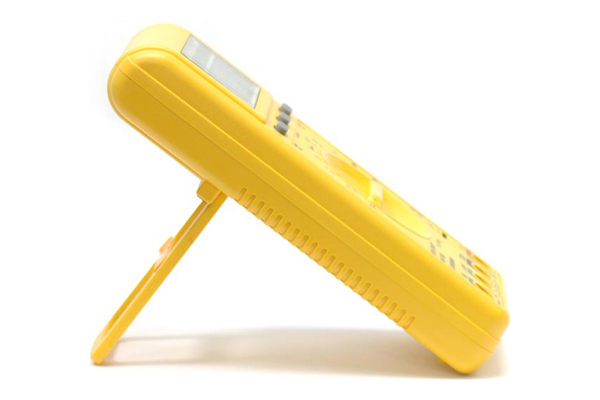

Мультиметр цифровой АМ-1092 - вид сбоку

Увеличить

Вопросы и ответы

Какие условия эксплуатации предусмотрены для данного мультиметра?

Есть ли у АМ-1092 функция автовыключения питания?

Как отключить функцию автоматического отключения питания у мультиметра АМ-1092?

Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Есть ли у АМ-1092 функция автовыключения питания?
Да. Функция автовыключения (Auto Power off) в приборе есть: питание прибора автоматически отключается при бездействии в течение 10 минут. Для возобновления работы нажмите кнопку «RANGE HOLD». Наверх

Как отключить функцию автоматического отключения питания у мультиметра АМ-1092?
Функция автоматического выключения питания у мультиметра АМ-1092 неотключаема. Наверх
