Мультиметр цифровой АМ-1180

Увеличить

Дополнительные
иллюстрации

Розничная цена (с НДС):
недоступно

На заказ

Торговая марка:

Госреестр:
36481-07

Загрузить
каталог

Сравнить товар с другими
в этом разделе

Подробное описание
Вопросы и ответы

Снято с производства. Замена: АММ-1008, АММ-1201, АММ-1071

Цифровой мультиметр АКТАКОМ АМ-1180 имеет базовый набор функций (измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления). В цифровом мультиметре АМ-1180 имеется порт RS-232 с оптической развязкой, что позволяет осуществлять передачу данных в компьютер при помощи дополнительного кабеля и программного обеспечения.

Технические характеристики

Измеряемая величина	Диапазон	Погрешность
постоянное напряжение	100 мкВ...600 В	0,5%
переменное напряжение	100 мкВ...600 В	1,0%
постоянный ток	0,1 мкА...10 А	1,0%
переменный ток	0,1 мкА...10 А	1,2%
сопротивление	0,1 Ом...20 МОм	0,8%

Жидкокристаллический дисплей с высотой цифр 18 мм, 3½ разряда
Базовая погрешность 0,5%
Измерение постоянного и переменного тока, постоянного и переменного напряжения, сопротивления, звуковая прозвонка цепи, проверка диодов, измерение коэффициента усиления транзисторов
Интерфейс RS-232 с оптической развязкой
С помощью дополнительного программного обеспечения прибор можно использовать как регистратор данных
Автоматическая индикация полярности
Защита от перегрузки
Питание 9 В, батарея типа "Крона"
Масса 322 г
Габаритные размеры 204х90х36 мм
Габаритные размеры в упаковочной таре 100х60х225, вес 0,45 кг.

Таблицы погрешностей

Постоянное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мВ	100 мкВ	±(0.5%+1 е.м.р.)	±1.0995 мВ	мВ
2 В	1 мВ	±(0.8%+1 е.м.р.)	±0.016992 В	В
20 В	10 мВ	±(0.8%+1 е.м.р.)	±0.16992 В	В
200 В	100 мВ	±(0.8%+1 е.м.р.)	±1.6992 В	В
600 В	1 В	±(0.8%+1 е.м.р.)	±5.792 В	В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
200 мВ	100 мкВ	±(0.5%+1 е.м.р.)	±1.0995 мВ	19.8 мВ	20 мВ (10% диапазона)	20.2 мВ
				99.4 мВ	100 мВ (50% диапазона)	100.6 мВ
				179 мВ	180 мВ (90% диапазона)	181 мВ
2 В	1 мВ	±(0.8%+1 е.м.р.)	±0.016992 В	0.1974 В	0.2 В (10% диапазона)	0.2026 В
				0.991 В	1 В (50% диапазона)	1.009 В
				1.7846 В	1.8 В (90% диапазона)	1.8154 В
20 В	10 мВ	±(0.8%+1 е.м.р.)	±0.16992 В	1.974 В	2 В (10% диапазона)	2.026 В
				9.91 В	10 В (50% диапазона)	10.09 В
				17.846 В	18 В (90% диапазона)	18.154 В
200 В	100 мВ	±(0.8%+1 е.м.р.)	±1.6992 В	19.74 В	20 В (10% диапазона)	20.26 В
				99.1 В	100 В (50% диапазона)	100.9 В
				178.46 В	180 В (90% диапазона)	181.54 В
600 В	1 В	±(0.8%+1 е.м.р.)	±5.792 В	58.52 В	60 В (10% диапазона)	61.48 В
				296.6 В	300 В (50% диапазона)	303.4 В
				534.68 В	540 В (90% диапазона)	545.32 В

Переменное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мВ	100 мкВ	±(1%+2 е.м.р.)	±2.199 мВ	мВ
2 В	1 мВ	±(1%+2 е.м.р.)	±0.02199 В	В
20 В	10 мВ	±(1%+2 е.м.р.)	±0.2199 В	В
200 В	100 мВ	±(1%+2 е.м.р.)	±2.199 В	В
600 В	1 В	±(1%+2 е.м.р.)	±7.99 В	В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
200 мВ	100 мкВ	±(1%+2 е.м.р.)	±2.199 мВ	19.6 мВ	20 мВ (10% диапазона)	20.4 мВ
				98.8 мВ	100 мВ (50% диапазона)	101.2 мВ
				178 мВ	180 мВ (90% диапазона)	182 мВ
2 В	1 мВ	±(1%+2 е.м.р.)	±0.02199 В	0.196 В	0.2 В (10% диапазона)	0.204 В
				0.988 В	1 В (50% диапазона)	1.012 В
				1.78 В	1.8 В (90% диапазона)	1.82 В
20 В	10 мВ	±(1%+2 е.м.р.)	±0.2199 В	1.96 В	2 В (10% диапазона)	2.04 В
				9.88 В	10 В (50% диапазона)	10.12 В
				17.8 В	18 В (90% диапазона)	18.2 В
200 В	100 мВ	±(1%+2 е.м.р.)	±2.199 В	19.6 В	20 В (10% диапазона)	20.4 В
				98.8 В	100 В (50% диапазона)	101.2 В
				178 В	180 В (90% диапазона)	182 В
600 В	1 В	±(1%+2 е.м.р.)	±7.99 В	57.4 В	60 В (10% диапазона)	62.6 В
				295 В	300 В (50% диапазона)	305 В
				532.6 В	540 В (90% диапазона)	547.4 В

Постоянный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мкА	0.1 мкА	±(1%+1 е.м.р.)	±2.099 мкА	мкА
2 мА	1 мкА	±(1%+1 е.м.р.)	±0.02099 мА	мА
20 мА	10 мкА	±(1%+1 е.м.р.)	±0.2099 мА	мА
200 мА	100 мкА	±(1%+1 е.м.р.)	±2.099 мА	мА
10 мА	10 мА	±(1%+1 е.м.р.)	±10 мА	мА

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
200 мкА	0.1 мкА	±(1%+1 е.м.р.)	±2.099 мкА	19.7 мкА	20 мкА (10% диапазона)	20.3 мкА
				98.9 мкА	100 мкА (50% диапазона)	101.1 мкА
				178.1 мкА	180 мкА (90% диапазона)	181.9 мкА
2 мА	1 мкА	±(1%+1 е.м.р.)	±0.02099 мА	0.197 мА	0.2 мА (10% диапазона)	0.203 мА
				0.989 мА	1 мА (50% диапазона)	1.011 мА
				1.781 мА	1.8 мА (90% диапазона)	1.819 мА
20 мА	10 мкА	±(1%+1 е.м.р.)	±0.2099 мА	1.97 мА	2 мА (10% диапазона)	2.03 мА
				9.89 мА	10 мА (50% диапазона)	10.11 мА
				17.81 мА	18 мА (90% диапазона)	18.19 мА
200 мА	100 мкА	±(1%+1 е.м.р.)	±2.099 мА	19.7 мА	20 мА (10% диапазона)	20.3 мА
				98.9 мА	100 мА (50% диапазона)	101.1 мА
				178.1 мА	180 мА (90% диапазона)	181.9 мА
10 мА	10 мА	±(1%+1 е.м.р.)	±10 мА	-9.01 мА	1 мА (10% диапазона)	11.01 мА
				-5.05 мА	5 мА (50% диапазона)	15.05 мА
				-1.09 мА	9 мА (90% диапазона)	19.09 мА

Переменный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мкА	0.1 мкА	±(1.2%+1 е.м.р.)	±2.4988 мкА	мкА
2 мА	1 мкА	±(1.2%+1 е.м.р.)	±0.024988 мА	мА
20 мА	10 мкА	±(1.2%+1 е.м.р.)	±0.24988 мА	мА
200 мА	100 мкА	±(1.2%+1 е.м.р.)	±2.4988 мА	мА
10 А	10 мА	±(1.2%+1 е.м.р.)	±0.12988 А	А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
200 мкА	0.1 мкА	±(1.2%+1 е.м.р.)	±2.4988 мкА	19.66 мкА	20 мкА (10% диапазона)	20.34 мкА
				98.7 мкА	100 мкА (50% диапазона)	101.3 мкА
				177.74 мкА	180 мкА (90% диапазона)	182.26 мкА
2 мА	1 мкА	±(1.2%+1 е.м.р.)	±0.024988 мА	0.1966 мА	0.2 мА (10% диапазона)	0.2034 мА
				0.987 мА	1 мА (50% диапазона)	1.013 мА
				1.7774 мА	1.8 мА (90% диапазона)	1.8226 мА
20 мА	10 мкА	±(1.2%+1 е.м.р.)	±0.24988 мА	1.966 мА	2 мА (10% диапазона)	2.034 мА
				9.87 мА	10 мА (50% диапазона)	10.13 мА
				17.774 мА	18 мА (90% диапазона)	18.226 мА
200 мА	100 мкА	±(1.2%+1 е.м.р.)	±2.4988 мА	19.66 мА	20 мА (10% диапазона)	20.34 мА
				98.7 мА	100 мА (50% диапазона)	101.3 мА
				177.74 мА	180 мА (90% диапазона)	182.26 мА
10 А	10 мА	±(1.2%+1 е.м.р.)	±0.12988 А	0.978 А	1 А (10% диапазона)	1.022 А
				4.93 А	5 А (50% диапазона)	5.07 А
				8.882 А	9 А (90% диапазона)	9.118 А

Сопротивление

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 Ом	0.1 Ом	±(1%+3 е.м.р.)	±2.299 Ом	Ом
2 кОм	1 Ом	±(0.8%+1 е.м.р.)	±0.016992 кОм	кОм
20 кОм	10 Ом	±(0.8%+1 е.м.р.)	±0.16992 кОм	кОм
200 кОм	100 Ом	±(0.8%+1 е.м.р.)	±1.6992 кОм	кОм
2 МОм	1 кОм	±(0.8%+1 е.м.р.)	±0.016992 МОм	МОм
20 МОм	10 кОм	±(2%+2 е.м.р.)	±0.4198 МОм	МОм

Показать/скрыть таблицу с указанием поверяемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
200 Ом	0.1 Ом	±(1%+3 е.м.р.)	±2.299 Ом	19.5 Ом	20 Ом (10% диапазона)	20.5 Ом
				98.7 Ом	100 Ом (50% диапазона)	101.3 Ом
				177.9 Ом	180 Ом (90% диапазона)	182.1 Ом
2 кОм	1 Ом	±(0.8%+1 е.м.р.)	±0.016992 кОм	0.1974 кОм	0.2 кОм (10% диапазона)	0.2026 кОм
				0.991 кОм	1 кОм (50% диапазона)	1.009 кОм
				1.7846 кОм	1.8 кОм (90% диапазона)	1.8154 кОм
20 кОм	10 Ом	±(0.8%+1 е.м.р.)	±0.16992 кОм	1.974 кОм	2 кОм (10% диапазона)	2.026 кОм
				9.91 кОм	10 кОм (50% диапазона)	10.09 кОм
				17.846 кОм	18 кОм (90% диапазона)	18.154 кОм
200 кОм	100 Ом	±(0.8%+1 е.м.р.)	±1.6992 кОм	19.74 кОм	20 кОм (10% диапазона)	20.26 кОм
				99.1 кОм	100 кОм (50% диапазона)	100.9 кОм
				178.46 кОм	180 кОм (90% диапазона)	181.54 кОм
2 МОм	1 кОм	±(0.8%+1 е.м.р.)	±0.016992 МОм	0.1974 МОм	0.2 МОм (10% диапазона)	0.2026 МОм
				0.991 МОм	1 МОм (50% диапазона)	1.009 МОм
				1.7846 МОм	1.8 МОм (90% диапазона)	1.8154 МОм
20 МОм	10 кОм	±(2%+2 е.м.р.)	±0.4198 МОм	1.94 МОм	2 МОм (10% диапазона)	2.06 МОм
				9.78 МОм	10 МОм (50% диапазона)	10.22 МОм
				17.62 МОм	18 МОм (90% диапазона)	18.38 МОм

Стандартная комплектация

Мультиметр
Измерительные щупы
Предохранитель
Руководство по эксплуатации

Дополнительная комплектация

Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
Магнитный адаптер Актаком АСА-2207
Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
Переходник-шунт PTL-2172
Универсальный набор аксессуаров АСА-2907

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

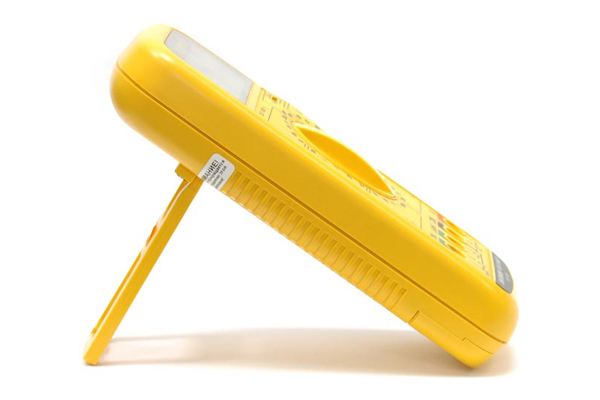

Мультиметр цифровой АМ-1180 - вид сбоку

Увеличить

Мультиметр цифровой АМ-1180 - Интерфейс RS-232

Увеличить

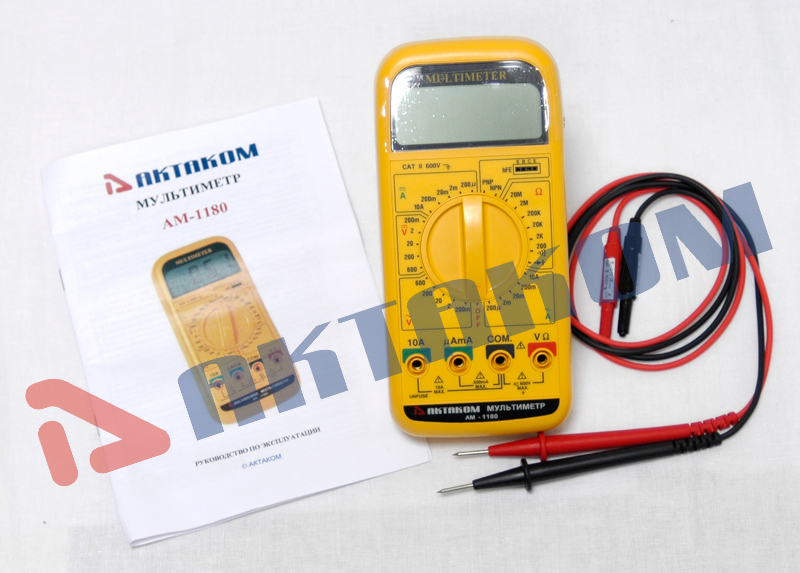

Мультиметр цифровой АМ-1180 - комплект

Увеличить

Вопросы и ответы

Какие условия эксплуатации предусмотрены для данного мультиметра?

Есть ли у АМ-1180 функция автовыключения питания?

Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Есть ли у АМ-1180 функция автовыключения питания?
Нет. Функция автовыключения питания (Auto Power off) у мультиметра АМ-1180 отсутствует. Наверх
