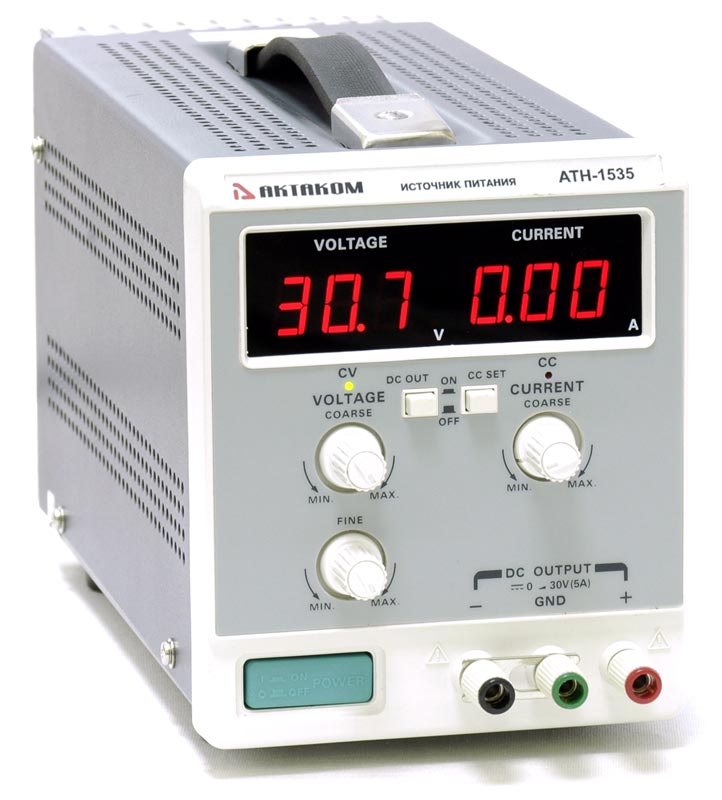

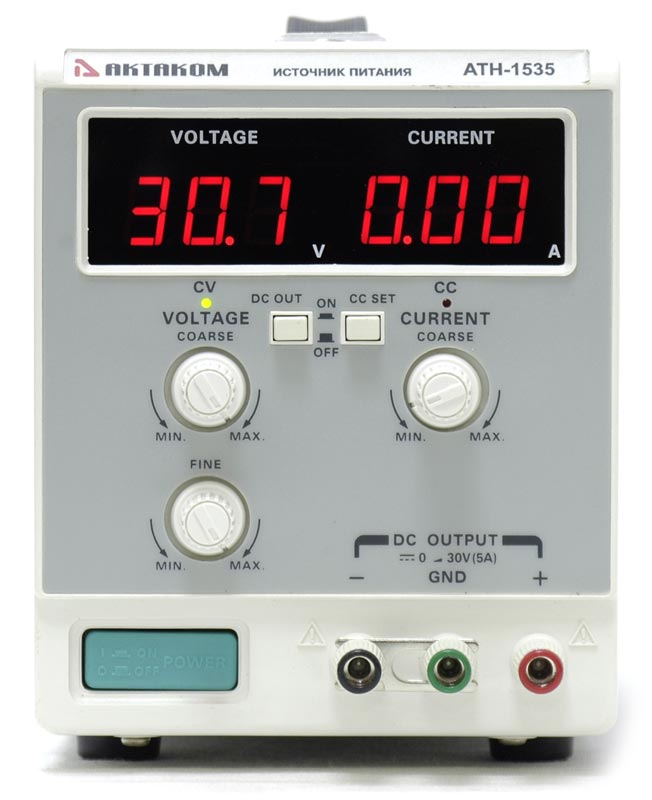

Управляемый аналоговый источник питания АКТАКОМ АТН-1535 незаменим при исследовании реакции радиоэлектронной аппаратуры на изменения питающего напряжения. Использование источника питания АКТАКОМ АТН-1535 даёт возможность проводить измерения с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительного комплекса. Удобное ПО позволяет осуществлять удаленное управление источником питания АТН-1535 посредством интерфейса USB. Программная оболочка позволяет создавать сигналы произвольной формы и подавать их на выход источника питания АТН-1535. При желании пользователь может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.).
Особенности источника питания АКТАКОМ АТН-1535
Линейная схема стабилизации
Два 3-разрядных цифровых дисплея тока и напряжения (по 2 на каждый канал)
Индикаторы CC и CV
Плавная регулировка тока и напряжения
Установка ограничения по току
Защита от короткого замыкания
Возможность отключения нагрузки
Возможность работы в автономном режиме с управлением с передней панели прибора
Управление через USB интерфейсу от ПК
Точность установки 0,01 А и 0,1 В в автономном режиме
Возможность включения/выключения режима повышенной точности индикации: 0,001 А и 0,01 В
Возможность последовательного соединения приборов в автономном режиме
Установка закона изменения выходного напряжения (функциональное управление с ПК)
Произвольное управление с ПК (управление в реальном времени)
Установка фиксированных значений с ПК
Загрузка/сохранение файлов установок и законов изменения выходного напряжения
Возможность настройки времени мониторинга и управления при управленнии с ПК
Технические характеристики
Количество каналов: 1
Выходные параметры каждого канала: 0... 30 В / 0... 5 А
Погрешность установки выходного напряжения : ±(1% Uвых+ 2 емр)
Погрешность установки выходного тока : ±(2% Iвых+ 2 емр)
Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения ±(0,0005×Uуст + 5) мВ
Нестабильность вых. тока при изменении напряжения на нагрузке в режиме стабилизации тока ±(0,001×Iуст + 15) мА
Нестабильность вых. параметров при изменениях напряжения в сети питания на 10% от номинального значения: ±(0,0002×Uуст + 2 мВ), ±(0,0005×Iуст + 5 мА)
Пульсации выходного напряжения в режиме стабилизации напряжения, типичное: ±1 мВ эфф. значения
Пульсации выходного тока в режиме стабилизации тока, типичное: ±2 мА эфф. значения
Дискретность установки в автономном режиме: по напряжению - 0,1 В, по току - 0,01 А

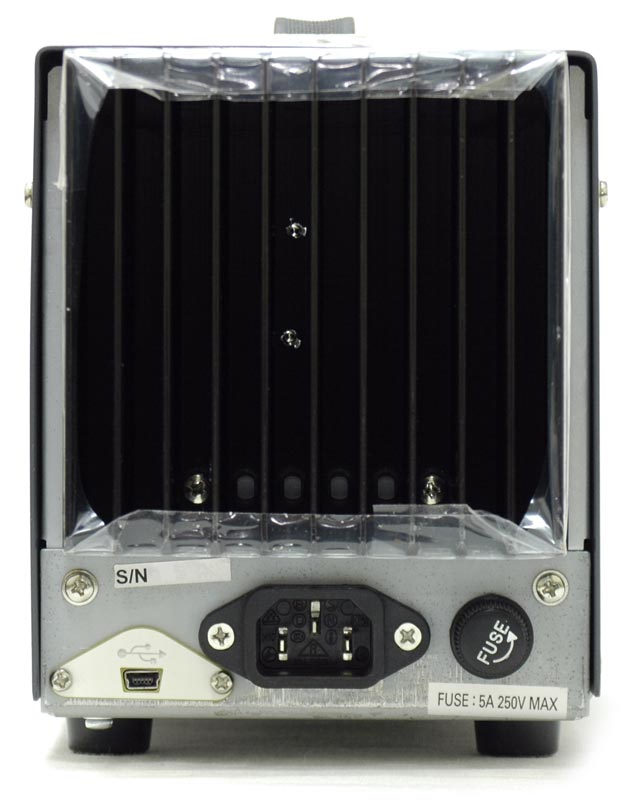

Общие характеристики
Интерфейс: USB1.1
Питание: 220 В ±10%, 50Гц
Масса: 5 кг
Габариты: 124x160x326 мм
Требования к ПК
Наличие USB 1.1
Установленная операционная система Windows 9x, Me, NT4, 2000, XP, Vista
Видеосистема VGA (640x480, 256 цветов)
Программное обеспечение AKTAKOM Power Manager
Программное обеспечение AKTAKOM Power Manager предлагает широкие возможности по дистанционному заданию выходных параметров управляемых источников питания АТН. При помощи AKTAKOM Power Manager, можно управлять выходным напряжением и током стабилизации, как в произвольном (ручном), так и в функциональном режиме. Заметим, что программное обеспечение AKTAKOM Power Manager позволяет работать, как с источниками питания, оборудованными контрольными АЦП, так и с источниками питания без АЦП. При этом, на источниках питания в которых есть АЦП, значения измеряются аппаратно, именно, на выходе прибора, а для источников питания без АЦП, параметры определяются по заданному значению. Причем, цвет индикаторов для приборов с АЦП и без АЦП, в главном окне измерений - разный!!! Для источников питания с АЦП - зеленый, без АЦП - красный.
Если режим произвольного или ручного управления - прост и понятен: пользователь меняет выходные параметры, изменяя положение ползунков, справа от управляемого параметра, то режим функционального управления позволяет реализовать гораздо больше возможностей и является фактически режимом автоматического управления источником питания.
Режим функционального управления в AKTAKOM Power Manager позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по заранее заданному закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
Также, графический редактор, позволяет проводить над задаваемой формой такие операции, как: инвертирование, изменение масштаба, добавление случайного шума и сглаживание. Заметим, для более точного задания формы дискретность можно регулировать от 8 до 130000 точек!!! Кроме, того, для дальнейшего документирования, данную форму можно сохранить в графической форме.
Другим удобным способом задания формы в AKTAKOM Power Manager - является табличный редактор
Пользователь легко может задать закон изменения параметров, как с помощью встроенного табличного редактора, так и загрузить в него таблицу в формате .csv подготовленную внешним приложением. Более того, во встроенном табличном редакторе можно редактировать файлы табличных функций, используемых функцией filetab в графическом редакторе или в калькуляторе формул.
Законы изменения выходных параметров в AKTAKOM Power Manager можно посмотреть в окне датаграммы.
Причем, особо хотелось бы отметить, что для источников питания со встроенным АЦП отображаются не только задаваемые выходные параметры, но и реально измеренные выходные параметры!!!
Кроме, произвольных и функциональных режимов в AKTAKOM Power Manager имеется возможность задавать фиксированные значения выходного напряжения. По умолчанию, в окне измерений их два: 3,3В и 5В. Но пользователь может добавить в данный список любое другое фиксированное значение.
При работе с многоканальными источниками питания в главном окне AKTAKOM Power Manager предусмотрена возможность коммутации каналов.
Кроме вышеуказанных, предоставляет пользователям много дополнительных возможностей увеличивающих функциональность и удобство пользования управляемыми источниками питания, среди них:
возможность настройки времени мониторинга и управления - установка времени для цикла управления и опроса состояния прибора. С определенной периодичностью, программа будет посылать команды на источник питания и опрашивать его
возможность включения/выключения режима повышенной точности индикации - это возможность доступна только для источников питания с АЦП.
режим тревоги по условию - при установке этой функции отслеживается, чтобы текущее значение напряжение не выходило за указанные пределы. В случае такого выхода включится сигнализация
озвучивания событий - разрешение использования звукового сообщения программы
всплывающие подсказки
запоминание положения рабочих панелей при выходе из программы
Программное обеспечение АКТАКОМ для источников питания и электронных нагрузок с дистанционным управлением. Обзор и возможности применения В настоящее время программное обеспечение для измерительных приборов является уже не дополнительным аксессуаром, как было ранее, а одной из основных характеристик эффективного использования прибора. Применение ПО позволяет, с одной стороны, обеспечить дистанционное управление прибором (что является необходимым элементом при построении распределенных измерительных систем) и с другой, автоматизировать повторяющиеся операции (например, циклические испытания).
Виртуальная USB-лаборатория АКТАКОМ — прорыв в будущее Виртуальные приборы всего за несколько лет стали популярными и даже «модными» среди современных потребителей измерительной техники. Действительно, используя виртуальные приборы, всего за несколько минут можно превратить свой компьютер в универсальный измерительный прибор с отличными параметрами. В данной статье предложена концепция виртуальной измерительной USB-лаборатории, поставляемой под торговой маркой АКТАКОМ. Концепция основана на использовании измерительных модулей, подключаемых к ПК с помощью перспективного USB-интерфейса. Ей характерен комплексный подход к разработке отдельных моделей виртуальных приборов, объединяющий их в единую измерительную систему.
Для чего используется программное обеспечение Актаком Power Manager?
Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.
По данной ссылке Вы можете просмотреть видеоролик - инструкцию по установке ПО.
Как в программе АРМ увидеть серийный номер прибора?
Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы.
Как использовать источник питания в режиме стабилизации тока?
Регулятор тока «CURRENT» поверните против часовой стрелки до упора, после чего включите питание.
Регуляторы напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе источника питания получить максимально допустимое напряжение на нагрузке (предельное значение напряжения). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения напряжения, блок питания автоматически перейдет в режим стабилизации напряжения с выдачей на выходных гнездах предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально падать.
При нажатой кнопке установки режима стабилизации тока «CC SET» с помощью регулятора «CURRENT» отрегулируйте ток таким образом, чтобы получить требуемое значение тока на выходе.
Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку «OUTPUT» (или «DC OUT»).
Для устранения влияния переходных процессов на подключенную к источнику питания нагрузку при включении и выключении источника питания кнопкой «POWER», кнопка «OUTPUT» (или «DC OUT») должна обязательно находиться в положении «выкл.», т.е. отжата.
Включите прибор нажатием кнопки «POWER». При этом должны засветиться индикаторы прибора.
При нажатой кнопке установки режима стабилизации тока «CC SET» поверните регулятор «CURRENT» по часовой стрелке и установите требуемое значение силы тока.
При нажатой кнопке «OUTPUT» (или «DC OUT») (положение «вкл.»), выходная цепь включена, а индикаторы напряжения и тока показывают текущие выходные значения. При отжатой кнопке «OUTPUT» (или «DC OUT») (положение «выкл.») выходная цепь отключена, а индикатор напряжения отображает установленное значение.
Источник питания может быть подключён к программе двумя способами: по интерфейсу USB или по сетевому интерфейсу LAN (протокол TCP/IP).
Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.
Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.
Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.
Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.
Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».
1) Подключение по USB
Откройте окно настроек (в главном меню Настройки – Панель настроек, или просто клавиши Ctrl+O). Перейдите на вкладку Техника. В списке Модель прибора выберите нужный вам тип устройств и нажмите кнопку «Обнаружить» :
После окончания сканирования выберите нужный прибор из списка обнаруженных устройств и нажмите кнопку «Подключить» :
Устройство подключено к программе и готово к работе.
2) Подключение TCP/IP
Сетевое подключение требует одного предварительного шага: нужно добавить сокет устройства.
В окне Настроек перейдите на вкладку Сокеты и в поле Имя впишите IP-адрес прибора в соответствии его сетевым настройкам. Проверьте, что поля Порт и Логин также соответствуют настройкам прибора. Нажмите кнопку «Добавить» :
В списке сокетов добавится строка с сетевыми настройками прибора.
Далее действуйте аналогично подключению по USB.
Когда устанавливается драйвер прибора для работы по USB?
Установка USB-драйвера устройства происходит в несколько этапов.
На первом этапе файлы, необходимые для установки драйвера, копируются на жесткий диск компьютера. Это происходит во время инсталляции программы APM. Прибор при этом не должен быть подключён к USB порту ПК.
По окончании инсталляции, программа-установщик предложит подключить прибор по USB, после чего начнёт установку скопированных файлов драйвера в операционную систему.
Если вы пропустили этот этап или автоматическая установка драйвера по каким-то причинам не удалась, вы можете установить драйвер вручную обычным для Windows способом в любой момент в дальнейшем. Для этого подключите прибор к компьютеру, дождитесь появления мастера добавления новых устройств и укажите в нём путь к файлам драйвера на установочном диске или в рабочей папке установленной программы, например: «C:\Program Files (x86)\AKTAKOM\AKTAKOM Power Manager\Driver».
Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
Программное обеспечение
APM Aktakom Power Manager Программное обеспечение управления источником питания Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Данное программное обеспечение скоро прекращает свою поддержку.
Aktakom AULServer Программное обеспечение AUL Сервер Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
