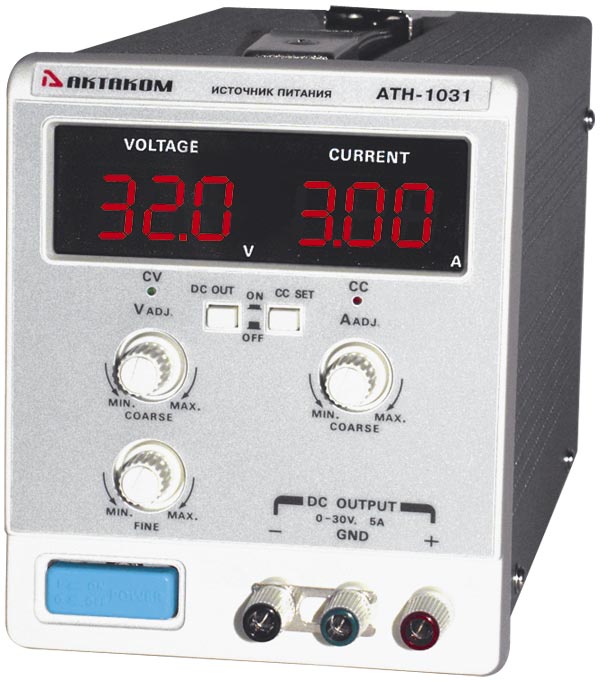

Источник питания АТН-1031

Включите питание блока и отрегулируйте регуляторы напряжения «VOLTAGE» таким образом, чтобы на выходе блока получить требуемое значение напряжения (к выходным гнездам при этом ничего не должно быть подключено). Индикатор режима стабилизации напряжения CV при этом должен светиться.

Нажав кнопку установки режима стабилизации тока «CC SET», при помощи регулятора силы тока «CURRENT» установите на выходе максимально допустимое значение тока (предельное значение тока). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения тока, блок питания автоматически перейдет в режим стабилизации тока, и выходное напряжение будет пропорционально падать.

Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку «OUTPUT» (или «DC OUT»).

Регулятор тока «CURRENT» поверните против часовой стрелки до упора, после чего включите питание.

Регуляторы напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе источника питания получить максимально допустимое напряжение на нагрузке (предельное значение напряжения). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения напряжения, блок питания автоматически перейдет в режим стабилизации напряжения с выдачей на выходных гнездах предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально падать.

При нажатой кнопке установки режима стабилизации тока «CC SET» с помощью регулятора «CURRENT» отрегулируйте ток таким образом, чтобы получить требуемое значение тока на выходе.

Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку «OUTPUT» (или «DC OUT»).

1. Для устранения влияния переходных процессов на подключенную к источнику питания нагрузку при включении и выключении источника питания кнопкой «POWER», кнопка «OUTPUT» (или «DC OUT») должна обязательно находиться в положении «выкл.», т.е. отжата.
2. Включите прибор нажатием кнопки «POWER». При этом должны засветиться индикаторы прибора.
3. При нажатой кнопке установки режима стабилизации тока «CC SET» поверните регулятор «CURRENT» по часовой стрелке и установите требуемое значение силы тока.
4. Регуляторами напряжения «VOLTAGE» установите требуемую величину напряжения.
5. При нажатой кнопке «OUTPUT» (или «DC OUT») (положение «вкл.»), выходная цепь включена, а индикаторы напряжения и тока показывают текущие выходные значения. При отжатой кнопке «OUTPUT» (или «DC OUT») (положение «выкл.») выходная цепь отключена, а индикатор напряжения отображает установленное значение.

Условия эксплуатации:

1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 25 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
   • Не допускается подключение прибора к цепям:
     • с индуктивной нагрузкой;
     • обратной полярности, относительно маркировки гнёзд прибора;
     • пульсирующего или переменного напряжения;
     • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
