Анализатор спектра АКС-1301

Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: АКТАКОМ
Прибор внесён в Государственный реестр средств измерений Госреестр:
46663-11
USB Host LAN (Local Area Network) RS-232

Снято с производства. Замена: DSA832E, ASA-2335

Анализатор спектра электросигнала АКТАКОМ АКС-1301 предназначен для анализа частотных и амплитудных характеристик электрических сигналов

Технические характеристики

  • частотный диапазон 9 кГц...3 ГГц
  • разрешение по частоте 1 Гц, цифровой частотный синтез
  • погрешность опорной частоты 0,5 ppm
  • диапазон измерения уровня -130 дБм...+20 дБм (с включенным предусилителем)
  • встроенный предусилитель штатно
  • фильтры ПЧ 300 Гц...3 МГц (с шагом 1-3-10)
  • дополнительные фильтры для ЭМС 9 кГц, 120 кГц (штатно)
  • фазовые шумы -90 дБн/Гц
  • измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню
  • маркерные измерения
  • запись спектрограмм и настроек временными метками или профилей
  • цв. ЖК-дисплей 640х480
  • интерфейс USB-host, LPT, Ethernet/LAN
  • размеры 350х195х375 мм
  • масса 10 кг
  • Габариты в упаковочной таре 470х290х470 мм, вес 14,6 кг
Параметры Значения
Частота Частотный диапазон 9 кГц...3,0 ГГц
Разрешение 1 Гц
Погрешность источника опорной частоты ± 0,5х10-6
Дрейф ± 0,5х10-6 за 1 год
Полоса обзора Нулевая; Полная (9 кГц... 3.0 ГГц ), настраиваемая от 100 Гц/дел до 300 МГц/дел (шаг 1-2-5)
Точность установления ±3%
Плотность фазовых шумов -90 дБн/Гц при отстройке на 10 кГц
Полоса пропускания Полоса пропускания ПЧ (RBW ) фильтры ПЧ: от 300 Гц до 3 МГц (с шагом 1-3-10)
дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно);
Избирательность фильтров по уровням 60дБ/3 дБ составляет <15:1
60дБ/6 дБ составляет <12:1 (9 кГц, 120 кГц)
Погрешность установки полосы пропускания ПЧ ± 20 %
Полоса пропускания видео 10 Гц...3 МГц (с кратностью шага 1-3-10)
Амплитуда Диапазон измерений От -105 дБмВт до +20 дБмВт (без предусилителя)
От -130 дБмВт до +20 дБмВт (с предусилителем)
Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц) предусилитель штатно
<= - 105 дБмВт: от 150 кГц до 2,7 ГГц
<= - 127 дБмВт (с предусил.: от 20 МГц до 2,7 ГГц
<= - 100 дБмВт: от 2,7 ГГц до 3,0 ГГц
<= - 123 дБмВт (с предус.: от 2,7 ГГц до 3,0 ГГц
<= - 130 дБмВт (с предусилителем); типичное
Единицы изм. амплитуды dBm, dBmV, dBµV, V, mV, µV, W, mW, µW
Линейность шкалы дисплея <=± 1,5 дБ/ при 70 дБ (10 дБ/дел)
<=± 1,5 дБ/ при 40 дБ (5 дБ/дел)
<=± 0,5 дБ/ при 8 дБ (1 дБ/дел)
<=± 0,5 дБ/ при 16 дБ (2 дБ/дел)
Неравномерность АЧХ От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц)
± 1,5 дБ (от 10 МГц до 3.0 ГГц)
Опорный уровень -90...20 дБмВт, разрешение 0,1 дБ
Погрешность установки опорного уровня ± 1,5 дБ
Гармонические искажения 2-го порядка < -60 дБн, вход -40 дБм
Интермодуляционные искажения 3-го порядка < -70 дБн
возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм
Остаточные искажения < -85 дБмВт (вх. канал – терминирован, аттенюация 0 дБ)
Др. искажения < -60 дБн, вход -30 дБм
Развертка Диапазон 100 мс...1000 с
Погрешность ± 20 %
Источник запуска Внешний, Видео, Свободный (Free Run), Line
Режим запуска Одиночный, непрерывный
Уровень запуска TTL
Вход ВЧ вход Соединитель N-типа; 50 Ом;
КСВН < 1.5:1 при опорном уровне 0 дБм, в диапазоне частот 150 кГц – 3 ГГц
Макс. входной уровень: +20 дБм, 0 VDC
Вход опорной частоты Соединитель BNC-типа; 10 МГц ,
Входной уровень от -5 дБм до +15 дБм,
Выходной уровень 10 МГц, 8 дБм
Доп. функции Интерфейсы RS-232
LPT
USB-host для сохранения на Flash-накопитель
Ethernet 10-Base-T
GPIB – IEEE 488 (опция)
Энергонезависимая память Запись до 900 спектрограмм и 3000 профилей
Маркерные измерения 8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр
Измерение мощности Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
Общие данные Дисплей Графический TFT ЖК индикатор с разрешением 640 х 480; цветной
Напряжение питания 100...240 В, 50...60 Гц
Габаритные размеры размеры 350х195х375 мм
Масса 10 кг
Потребл. мощность 80 Вт
Рабочая температура От 0 °С до 40 °С
ЭМС: EN 55011, FCC PART15 Section 15.101
EN 61326
Комплект поставки
Шнур питания (1), руководство по эксплуатации (1)
ОПЦИИ
ОПЦИЯ АКС-1301-TRK
(Трекинг-генератор)
Назначение Трекинг-генератор
Частотный диапазон 100 кГц...3000 МГц
Выходной уровень -50...0 дБмВт
Погрешность установки выходного уровня Типично: ± 1,5 дБ,
не хуже +-3 дБ
Неравномерность АЧХ Типично ± 1,5 дБ
Не хуже: ± 2 дБ
Уровень гармоник Типично:< -30 дБн
Не хуже: <-20 дБн, (от 10 МГц до 2,7 ГГц)
Защита выхода от внешнего источника 30 дБмВт
Выход Соединитель N-типа; 50 Ом; КСВН < 1,5 :1
ОПЦИЯ АКС-1301-SCC
(Сумка)
Назначение Мягкая сумка для переноски
ОПЦИЯ АКС-1301-AKS (набор общий) Назначение Комплект измерительный общего назначения
Состав комплекта

Адаптер SMA–N - 2 шт
Адаптер N-BNC - 1 шт
Аттенюатор 10 дБ - 1 шт
Аттенюатор 20 дБ - 1 шт.
ВЧ-кабель (SMA-SMA, RD316, 1000 мм) – 1 шт
ВЧ-кабель (SMA-SMA, RD316, 300 мм) – 1 шт
Пластиковый кейс – 1 шт

ОПЦИЯ АКС-1301-RLB
(КСВН)
Назначение Комплект для измерения КСВН
Состав комплекта

Мост для измерения обратных потерь (5-3000МГц) – 1 шт
Адаптер SMA-N - 2 шт
Согласованная нагрузка 50 Ом, N-тип - 1шт
ВЧ-кабель (N-N, RD223, 300 мм) – 2 шт
Пластиковый кейс – 1 шт

Дополнительная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

Анализатор спектра АКС-1301 - вид сзади
Анализатор спектра АКС-1301 - вид сзади
Увеличить

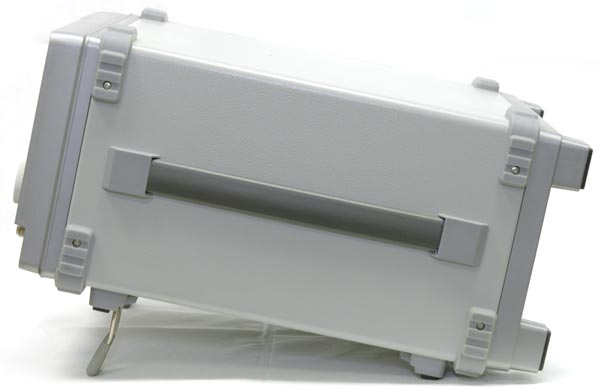

Анализатор спектра АКС-1301 - вид сбоку
Анализатор спектра АКС-1301 - вид сбоку
Увеличить

Статьи, публикации

  • Новые анализаторы спектра AKTAКOM
    В статье описаны новые анализаторы спектра АКТАКОМ АКС-1301 и АКС-1601 — профессиональные приборы с широкими возможностями и прекрасными техническими характеристиками.

Вопросы и ответы

  • Как активировать трекинг-генератор в анализаторах спектра Актаком АКС-1301 (с опцией АКС-1301-TRK) и АКС-1301-T.?
  • Как провести калибровку трекинг-генератор перед проведением измерений в анализаторах спектра Актаком АКС-1301 (с опцией АКС-1301-TRK) и АКС-1301-T.?
  • Какие условия эксплуатации предусмотрены для данного анализатора спектра?

  • Как активировать трекинг-генератор в анализаторах спектра Актаком АКС-1301 (с опцией АКС-1301-TRK) и АКС-1301-T.?

    Для активации опции трекинг-генератора нажмите кнопку I/O Detect .
    В открывшемся экранном меню установите элемент "Source" в состояние "On".



    Обратите внимание! Элемент Source доступен для изменения только в анализаторах спектра Актаком АКС-1301 с опцией АКС-1301-TRK и АКС-1301-T.
    Наверх

    Как провести калибровку трекинг-генератор перед проведением измерений в анализаторах спектра Актаком АКС-1301 (с опцией АКС-1301-TRK) и АКС-1301-T.?

    1. Соедините выход трекинг-генератора и вход анализатора спектра калибровочным кабелем, как показано на рисунке


    2. Активируйте трекинг-генератор: нажмите кнопку I/O Detect и в открывшемся экранном меню установите элемент "Source" в состояние "On".
    3. На экране анализатора спектра появится сообщение о необходимости проведения калибровки


    4. Нажмите кнопку MEASURE для активации элементов отвечающих за проведение калибровки передачи трекинг-генератора.
    Далее последовательно нажимайте функциональные кнопки прибора, соответствующие следующим элементам:
    Trk Gen
    >> Transmissn >> Calibration
    и/или (в зависимости от измеряемого параметра)
    Trk Gen >> Reflection>> Calibration

    5. После начала процедуры калибровки на экране анализатора спектра появится информационное сообщение об этом:


    6. Если калибровка прошла успешно, то линия на экране анализатора, соответствующая частотной характеристике, станет практически прямой и прибор проинформирует о положительном завершении калибровки и далее можно проводить измерение.
    Если появится сообщение о неудаче калибровки, то ее необходимо повторить предварительно проверив подсоединение калибровочного кабеля


    Наверх

    Какие условия эксплуатации предусмотрены для данного анализатора спектра?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 90% при температуре 25 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
      • Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
      • Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Программное обеспечение

    • ASA Console 2 Программное обеспечение для анализаторов спектра
      Приложение AKTAKOM Spectrum Analyzer Console 2 предназначено для ввода в компьютер, отображения и сохранения в файлы данных, полученных от анализаторов спектра серии AKTAKOM AKC-1301 и AKC-1201/1291/1292. Для подключения приборов к ПК используются локальные интерфейсы RS-232 или USB, также поддерживается работа через сеть TCP/IP.
