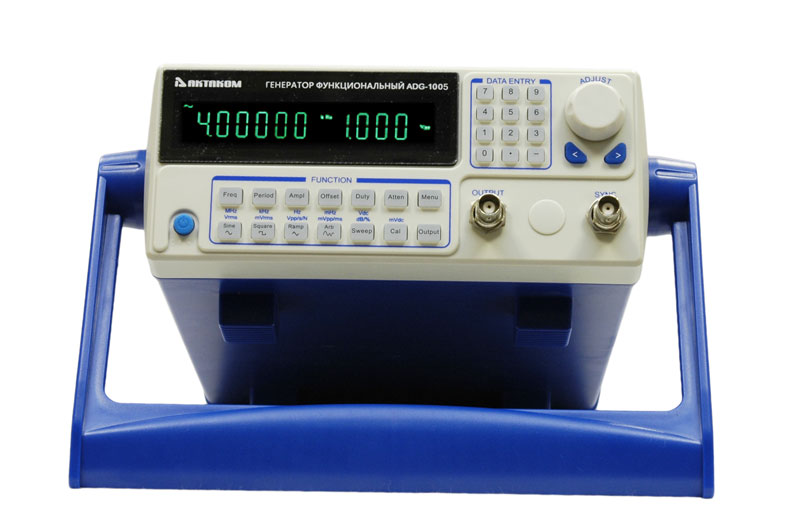

Генератор сигналов функциональный АКТАКОМ ADG-1005 построен с использованием технологии DDS (прямой цифровой синтез частоты), что обеспечивает высокую точность установки частоты (50 ppm), низкий уровень искажений и быстрый переход с одной частоты на другую. В генераторе сигналов ADG-1005 имеется возможность управления по USB с помощью SCPI команд, что позволяет использовать этот прибор в дистанционно-управляемых производственных линиях, системах стендовых испытаний и исследовательских лабораториях.
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
Генератор сигналов
Кабель питания

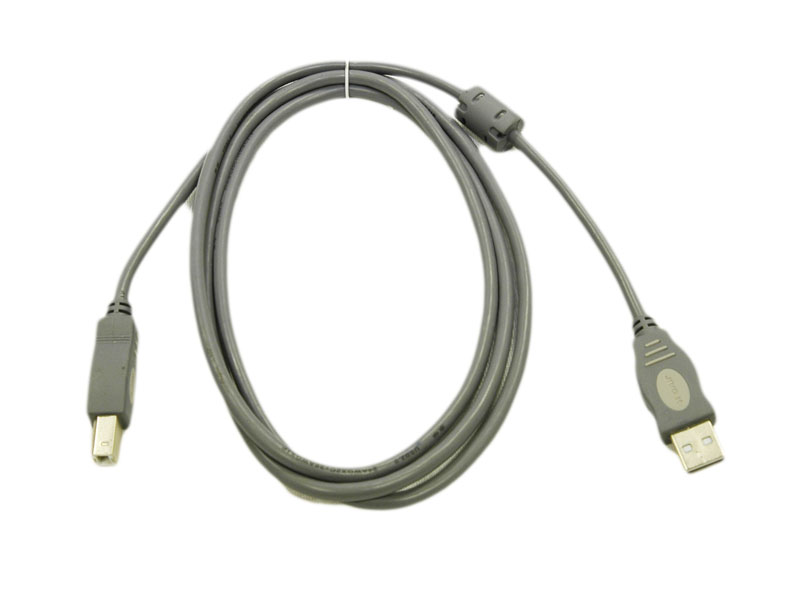

USB кабель
Руководство по эксплуатации
Дополнительные иллюстрации
Генератор сигналов функциональный ADG-1005 - вид сбоку
Какие условия эксплуатации предусмотрены для данного генератора сигналов?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д.
Не допускается подача внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабеля не перепутайте входной разъем с выходными.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Какое назначение разъема "Trig In" на задней панели генератора сигналов?
На задней панели генератора сигналов располагается вход синхронизации "Trig In", который может использоваться только в качестве входного внешнего импульсного сигнала. Параметры сигнала должны соответствовать TTL и CMOS, при этом верхний уровень – выше 4 В, нижний уровень – ниже 0,3 В. Наверх
