Модуль мультиплексора для M300 MC3120

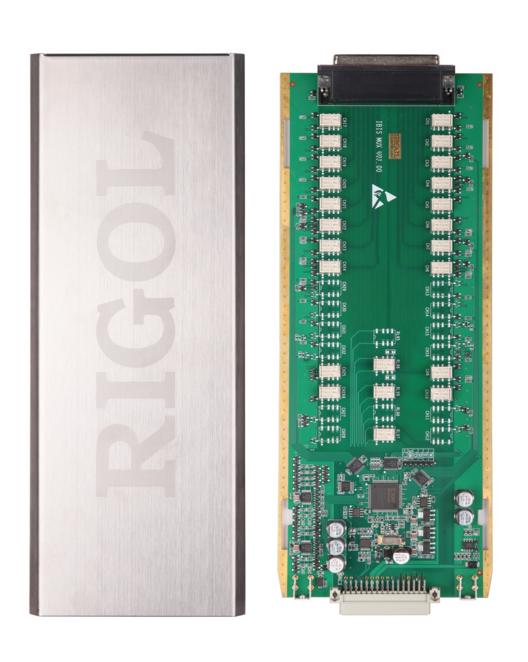

MC3120 - 20-ти канальный мультиплексорный модуль с изолированными каналами для системы сбора и хранения данных M300.

Основные характеристики

• Тип модуля - мультиплексор
• Максимальное количество каналов - 20.
• Конфигурация: 2 (HI и LO) х10.

• Схема измерения: 2-х и 4-х проводная.
• Скорость сканирования 60 кан./сек.
• Скорость включения/выключения 200 кан/сек.
• Возможность соединения с измерительным модулем MC3065

Максимальные входные характеристики

• Напряжение (DC, AC) 300 Вскз.
• Сила тока (DC, AC) 1 Аскз.
• Мощность 50 ВА.
• Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.

Параметры постоянного напряжения

• Смещение напряжения 5 мкВ
• Начальное сопротивление при замыкании канала <1 Ом
• Экранирование (между каналами, между каналом и землей) >10 ГОм

Параметры переменного напряжения

• Полоса 1 МГц.
• Перекрестные помехи между каналами (50 Ом) -45 дБ
• Емкость HI - LO 100 пФ
• Емкость LO - земля 200 пФ

Прочие характеристики

• Точность холодного спая термопары (типовое) 0,8 °С
• Срок службы переключателя (без нагрузки) (типовое) 100 М
• Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
• Рабочая температура 0 °С ~ 55 °С

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
