Анализатор спектра DSA832E

Увеличить
Дополнительные иллюстрации Дополнительные
иллюстрации
Розничная цена (с НДС):
318 648,00 руб.
На заказ На заказ
Узнать срок
поставки
Купить Купить
Подарок
Торговая марка: RIGOL
Прибор внесён в Государственный реестр средств измерений Госреестр:
61272-15
USB Host LAN (Local Area Network)
Полное описание (PDF) Полное
описание
Загрузить каталог Загрузить
каталог
Сравнить товар с другими в этом разделе Сравнить товар с другими
в этом разделе

Замена: DSA832E-TG

Анализатор спектра Rigol DSA832E предоставляет пользователю широкие возможности по доступной цене. Благодаря цифровой технологии ПЧ, анализатор спектра DSA832E обладает исключительной производительностью и стабильностью при анализе спектра. В анализаторе спектра Rigol DSA832E имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а опциональный трекинг-генератор позволяет использовать этот анализатор спектра для измерения S-параметров.

Технические характеристики

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…3,2 ГГц
Разрешение 1 Гц
Начальная калибровочная точность <± 1х10-6
Температурная стабильность источника опорной частоты <± 1х10-6
Изменение погрешности источника опорной частоты <± 2х10-6/год
Погрешность измерения частоты Разрешение маркера:
полоса обзора / (кол.точек развертки-1)
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты Разрешение
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Нулевая, 100 Гц…3,2 ГГц
Погрешность полосы обзора

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов

<-90 дБн/Гц @ 10 кГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ)

10 Гц… 1 МГц,с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60 дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10

АМПЛИТУДА

Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ)
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень

Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.

без предусилителя:

9 кГц...100 кГц: <-110 дБм типично
100 кГц…5 МГц: <-122 дБм, типично -125 дБм
5МГц…3.2 ГГц: <-127 дБм, типично -130 дБм

с предусилителем :
100 кГц…1 МГц: <-142 дБм типично
1 МГц…5 МГц: <-140 дБм, типично -143 дБм
5 МГц…3.2 ГГц: <-145 дБм, типично -148 дБм

Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя:
< 0,7 дБ

с предусилителем:
< 1,0 дБ
Аттенюатор

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) 		< 0,3 дБ
Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
<1,0 дБ

Гармонические искажения 2-го порядка
(центральная частота≥50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)
SHI : +40 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) 		TOI: +7 дБм
Проникновение центральной частоты
Побочные сигналы 		<-60 дБн
Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ) 		<-90 дБм; <-100 дБм, типично
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квази-пиковый (опция DSA800-EMI)
Операции над графиками очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА Диапазон 1 мс… 3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
20 мкс …3200 с (нулевой обзор)
запуск: непрерывный, однократный
ПРЕДУСИЛИТЕЛЬ
Усиление (100 кГц...3,2 ГГц)
17 дБ (номинальное)
ВХОДЫ/ВЫХОДЫ ВЧ вход

Соединитель N-типа (female) ; 50 Ом;

Вход/выход опорного генератора Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)

Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм

Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм , +8 дБм типично
Вход внешнего запуска Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
Интерфейсы коммуникационные

USB Host 2.0
USB Device 2.0
LAN (LXI core 2011)

GPIB опция, через адаптер USB-GPIB
Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

ОБЩИЕ ДАННЫЕ Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Сохранение в память

USB флэш устройство (не идет в комплекте)
Встроенный флэш диск

Напряжение питания

Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц

Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса

4,55 кг

Рабочая температура

0 ºC …50 ºC

Относит.влажность

≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)

Расширенные измерения

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
  • измерение мощности в основном канале (опция DSA800-AMK)
  • измерение занимаемой полосы (опция DSA800-AMK)
  • соотношение мощностей в смежных каналах (опция DSA800-AMK)
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
  • измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
  • измерение гармонических искажений (опция DSA800-AMK)
  • измерение TOI (опция DSA800-AMK)

Стандартная комплектация

  • Анализатор спектра
  • Кабель питания
  • Краткое руководство по эксплуатации

Дополнительная комплектация

Дополнительные иллюстрации

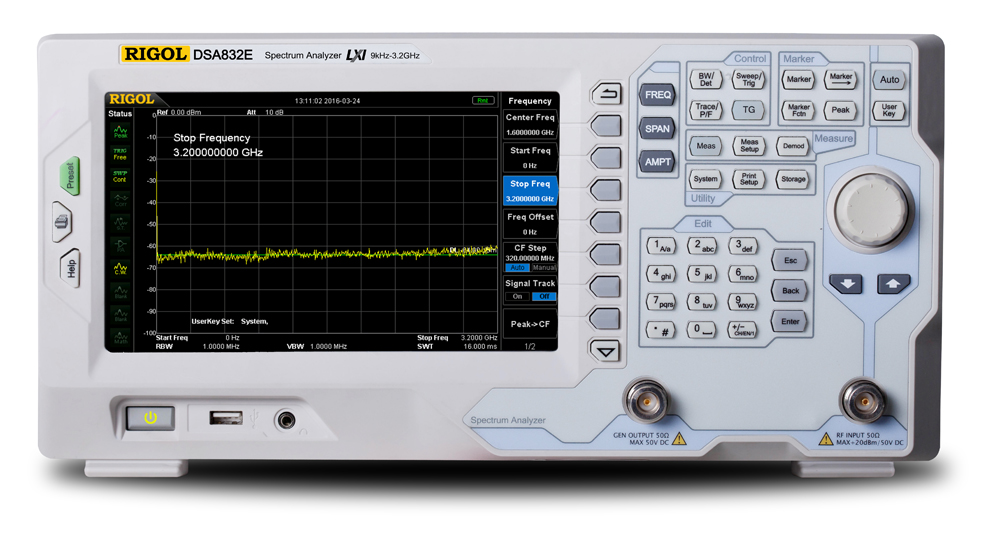

Анализатор спектра DSA832E - Вид спереди
Анализатор спектра DSA832E - Вид спереди
Увеличить

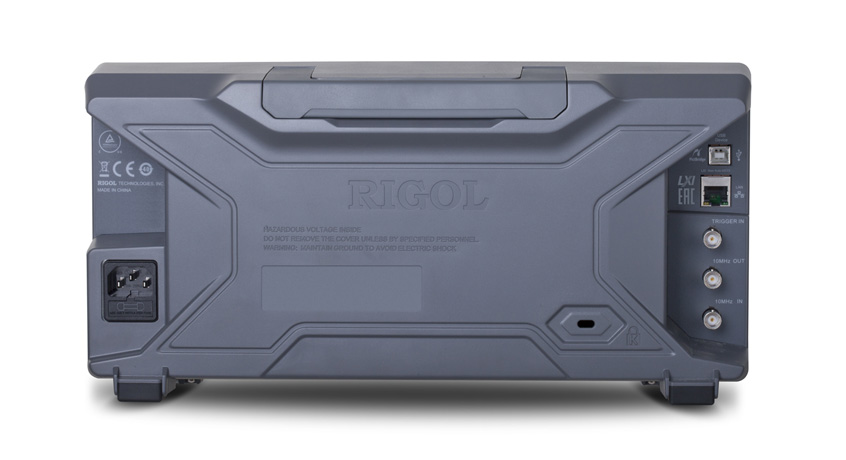

Анализатор спектра DSA832E - Вид сзади
Анализатор спектра DSA832E - Вид сзади
Увеличить

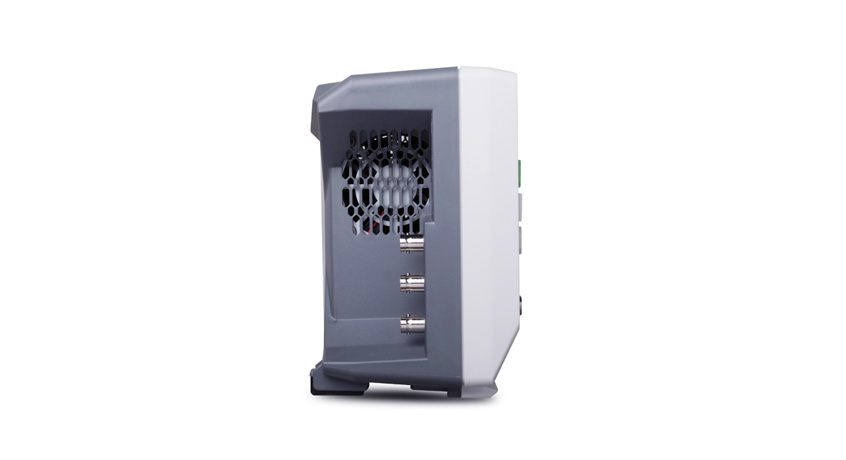

Анализатор спектра DSA832E - Вид сбоку
Анализатор спектра DSA832E - Вид сбоку
Увеличить

Измерения с помощью анализатора спектра Rigol

Использование маркеров в анализаторах спектра Rigol

Измерение фазового шума анализаторами спектра Rigol

Измерение слабых сигналов анализаторами спектра Rigol

Операции над графиками в анализаторах спектра Rigol

Функция поиска пиков в анализаторах спектра Rigol

Обзор анализаторов спектра Rigol серии DSA800

Использование режима с нулевой полосой обзора анализаторов спектра Rigol

Измерение КСВН в антенне анализатором спектра Rigol

Проверка фильтра анализатором спектра Rigol с трекинг-генератором

Тестирование на электромагнитную совместимость

Статьи, публикации

  • Функциональные возможности анализаторов спектра Rigol
    Модельный ряд и измерительные возможности приборов компании RIGOL Technologies, Inc. постоянно расширяются. В данном обзоре подробно рассказывается о современных моделях анализаторов спектра этой компании: их различиях, технических характеристиках, прикладном программном обеспечении, а также о дополнительных опциях, расширяющих измерительные способности приборов.

Вопросы и ответы

  • Как активировать опции для приборов Rigol?
  • Какие условия эксплуатации предусмотрены для данного анализатора спектра?
  • Чем отличаются анализаторы спектра Rigol DSA832E от DSA832

    • Как активировать опции для приборов Rigol?
    Активировать опции для приборов Rigol можно двумя способами:

    Способ 1.
    1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
    2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
    3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
    4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
    5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
    6. В графу Verification code вводите код верификации, что прописан справа от данной графы.

    7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

      Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



      На одном USB-накопителе может быть только один файл ".lic"!
    8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
    9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
    10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
    11. После активации опций прибор рекомендуется перезапустить заново.
    Внимание!
    Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.

    Способ 2
    1. Выполняете пп.1-6. способа 1
    2. Сохраняете полученный сгенерированный код
    3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
    4. Соединяете ПК и прибор кабелем USB
    5. Находите в ПО свой прибор (например MSO7054)


    6. Вызываете панель управления SCPI командами


    7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
      Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код

    8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
    9. После активации опций прибор рекомендуется перезапустить заново

    Наверх

    Какие условия эксплуатации предусмотрены для данного анализатора спектра?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 90% при температуре 25 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Во избежание повреждения прибора запрещается подавать сигнал на выходные разъемы прибора.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      • Во избежание повреждения прибора для сигнала, подаваемого на ВЧ вход, постоянная составляющая напряжения и максимальная мощность не должны превышать значений, указанных в разделе "Технические характеристики" эксплуатационного документа.
      • Не подавайте внешний сигнал, превышающий допустимое значение, на входные разъёмы синхронизации, тактирования.
      • Не допускается подключение к разъёмам прибора емкостной или индуктивной нагрузки.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Чем отличаются анализаторы спектра Rigol DSA832E от DSA832
    Фактически анализатор спектра Rigol DSA832E представляет собой "упрощенную" версию модели Rigol DSA832, что характерно для всех приборов Rigol с индексом "E" по отношению к аналогичным моделям без индекса. Соответственно, это же относится и к моделям со следящим генератором DSA832E-TG и DSA832-TG.

    Параметр DSA832E DSA832
    Частотный диапазон 9 кГц…3,2 ГГц 9 кГц…3,2 ГГц
    Плотность фазовых шумов <-90 дБн/Гц @ 10 кГц <-98 дБн/Гц @ 10 кГц
    Полоса пропускания ПЧ (-3 дБ ) 10 Гц … 1 МГц, с шагом 1-3-10 10 Гц … 1 МГц, с шагом 1-3-10
    Полоса пропускания видео (-3 дБ ) 1 Гц … 3 МГц, с шагом 1-3-10 1 Гц … 3 МГц, с шагом 1-3-10
    Минимальный отображаемый средний уровень шумов DANL (типично) -148 дБм -161 дБм
    Частотный отклик
    		 < 1,0 дБ (с п/у)
    < 0,7 дБ (без п/у)
    		 < 0,7 дБ (с п/у)
    < 0,5 дБ (без п/у)
    Дисплей
    		 TFT ЖК 8” (800x480) TFT ЖК 8” (800x480)
    Интерфейсы
    		 USB device, USB host, LAN (LXI-C);
    GPIB-опция     		USB device, USB host, LAN (LXI-C);
    GPIB-опция

    Наверх

    Решения


    Назад в раздел
    С этим товаром рекомендуем:
    Кабель USB тип А-B Кабель USB тип А-B
    1 056,00 руб.
    Есть на складе
    В корзину
    Кабель измерительный коаксиальный BNC-BNC PTL923
    1 200,00 руб.
    Есть на складе
    В корзину
    Кабель измерительный коаксиальный BNC-BNC PTL924
    недоступно
    На заказ
    В корзину
    Кабель BNC Plug - SMA Plug АСА-5031
    1 068,00 руб.
    Есть на складе
    В корзину
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    © ЭЛИКС, 1998-2024 | Как сделать заказ | Политика конфиденциальности
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
