Новые источники питания Rohde&Schwarz серии R&S®NGP800

19.06.2020

Компания Rohde&Schwarz представила новую серию источников питания R&S®NGP800, состоящей из пяти моделей мощностью 400 Вт или 800 Вт.

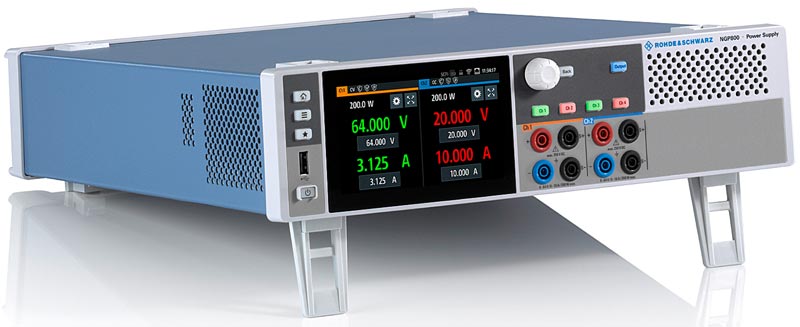

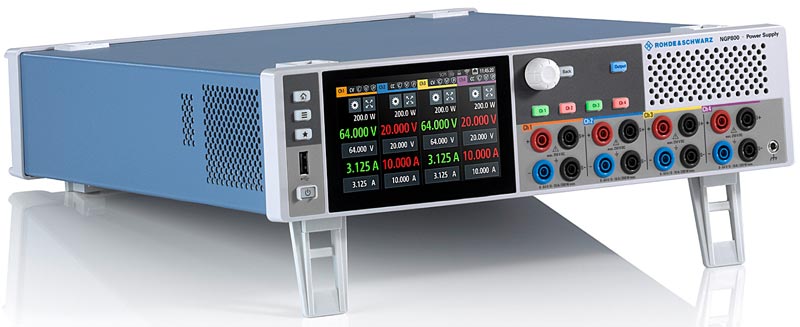

NGP822 NGP824

Каждый из двух или четырех 200-ваттных электрически эквивалентных и гальванически развязанных выходов способен выдавать напряжение до 64 В или ток до 20 А.


NGP802 NGP822 NGP804 NGP814 NGP824
Количество выходов 2 2 4 4 4
Максимальная вых. мощность 400 Вт 400 Вт 800 Вт 800 Вт 800 Вт
Выходные параметры 2 × 32 В/20 А 2 × 64 В/10 А 4 × 32 В/20 А 2 × 32 В/20 А
2 × 64 В/10 А
4 × 64 В/10 А
Последовательный режим 64 В/20 А 128 В/10 А 128 В/20 А 128 В /20 А 250 В/10 А
Параллельный режим 32 В /40 А 64 В /20 А 32 В/80 А 64 В / 40 А 64 В /40 А

Основные особенности

  • 5" сенсорный дисплей высокого разрешения

Облегчает управление и обеспечивает быструю навигацию по меню с доступом ко всем функциям и настройкам. На главный экран выводится основная информация обо всех канала, статусы каналов, статистика, индикаторы состояния.

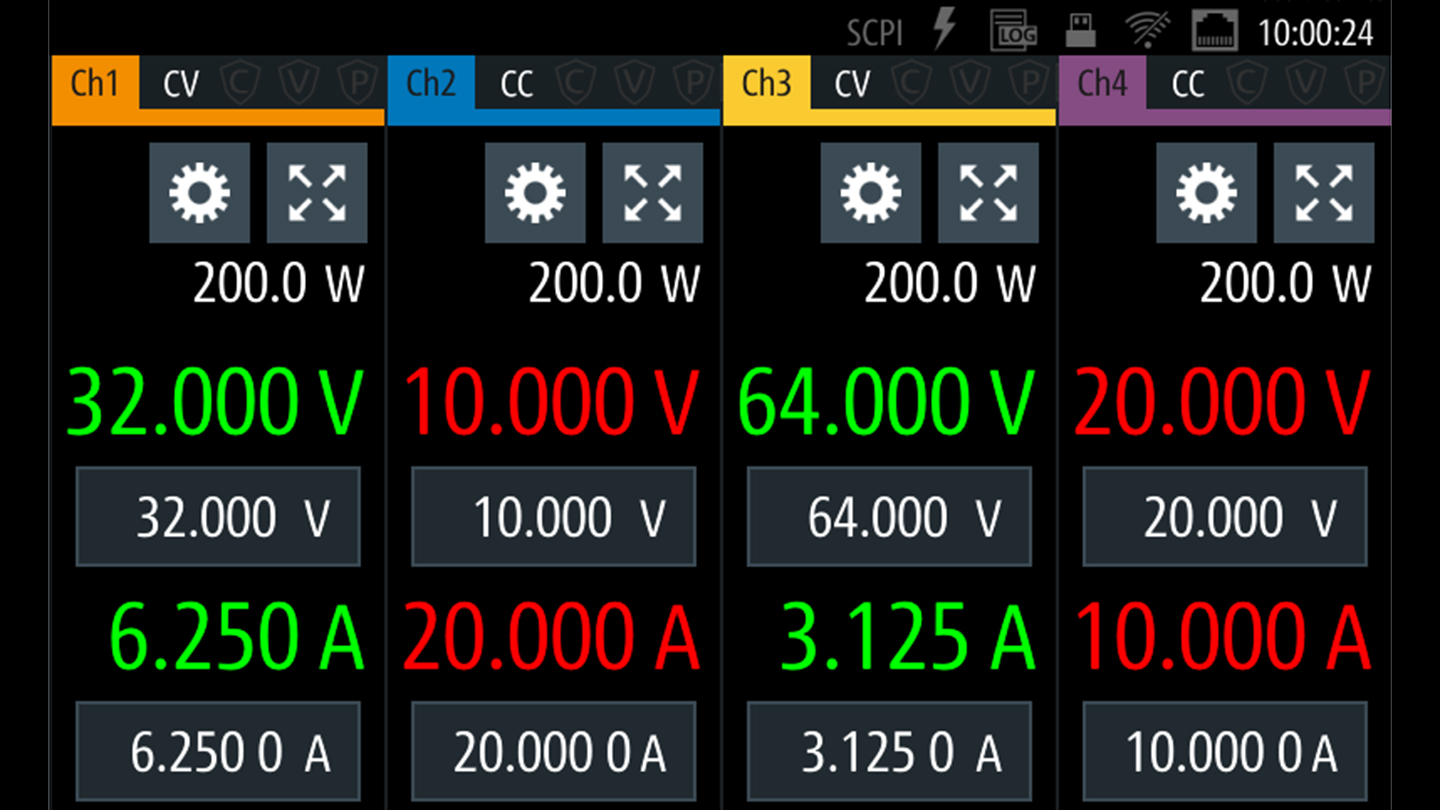

сенсорный дисплей

  • Функция FlexPower

В отличие от однодиапазонных источников питания допускается генерировать переменные комбинации напряжения и тока в пределах общего ограничения мощности 200 Вт на канал.

  • Работа в параллельном и последовательном режимах

При необходимости получения больших значений напряжения или тока просто подключите выходы последовательно или параллельно и получите напряжение до 250 В (R&S ® NGP824) или ток до 80 А (R&S ® NGP804). С помощью функции отслеживания можно одновременно регулировать напряжение и ток для всех выбранных каналов.

  • Функция линейного нарастания (EasyRamp)

Обеспечивает непрерывное увеличение выходного напряжения во временном интервале от 10 мс до 60 с .

  • Задержка вывода

Каждый канал может включаться по отдельности, с задержкой, чтобы соответствовать требованиям современных микроконтроллеров, которые используют несколько напряжений питания и требуют особых последовательностей включения питания.

  • Функция сигналов произвольной формы (QuickArb)

Позволяет формировать меняющиеся во времени последовательности напряжений и токов со временем пребывания до 1 мс. Загружайте до восьми файлов подгрупп в одну последовательность для создания сложных шаблонов.

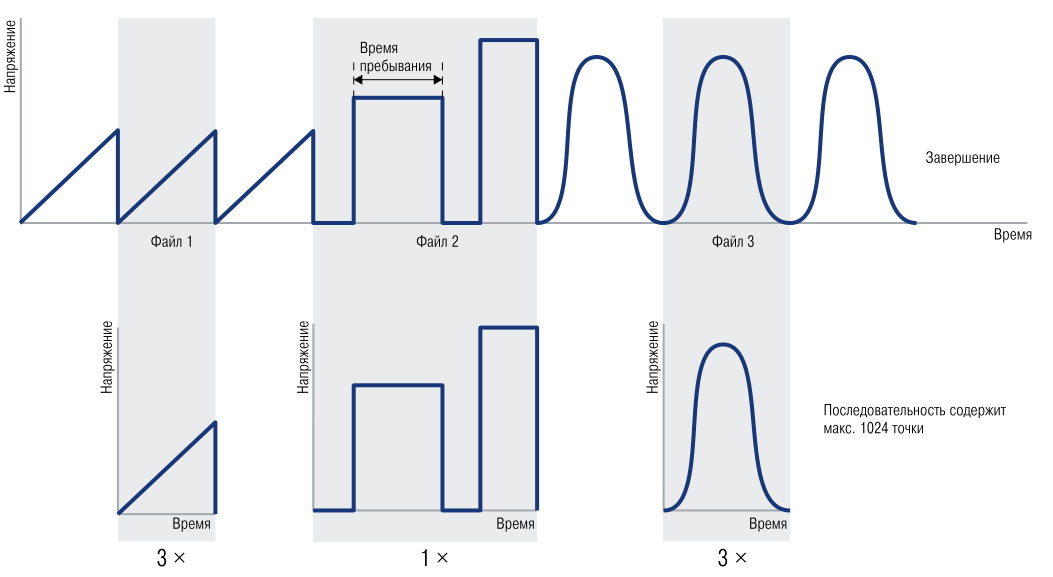

Функция сигналов произвольной формы QuickArb

  • Четырехпроводное подключение

Четырехпроводное подключение компенсирует падение напряжения на проводах питания, особенно при работе с большими токами. Источники питания R&S ® NGP800 обеспечивают компенсирующее подключение для каждого выхода на передних и задних зажимах.

  • Встроенные измерения и статистика

Встроенные функции измерений снижают необходимость внешнего мультиметра и упрощают настройку. Отдельные измерители напряжения и тока на каждом выходе обеспечивают разрешение 1 мВ и 0,5 мА во всем выходном диапазоне 64 В и 20 А соответственно. Встроенная функция статистики показывает минимальное/максимальное и среднее значения мощности, напряжения и тока, а также энергии.

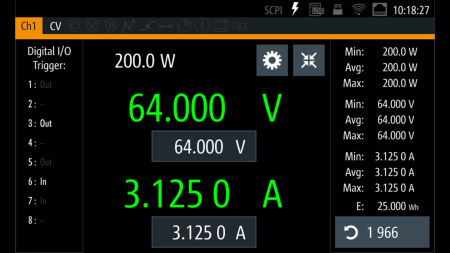

Встроенная функция статистики

  • Регистрация данных

Одновременно регистрируют измеренные значения напряжения и тока на всех выходах. Можно легко экспортировать данные с метками времени в виде файла .CSV для отчетов и документации.

  • Пользовательская кнопка

Позволяет настроить ее на часто используемое действие, чтобы получить к нему доступ одним нажатием кнопки.

  • Функции защиты

Оснащены функциями защиты от перегрузки по току (OCP), напряжению (OVP) и мощности (OPP) и превышения температуры

  • Цифровое дистанционное управление

Интерфейсы USB и LAN (Ethernet) являются стандартными, в то время как интерфейсы беспроводной локальной сети и IEEE-488 (GPIB) являются опциональными

  • Цифровые входы/выходы запуска (опция R&S ® NGP-K103)

Позволяют сконфигурировать восемь контактов разъема цифрового ввода/вывода в качестве входов или выходов для получения и формирования событий запуска.

  • Аналоговый вход (опция R&S ® NGP-K107)

Обеспечивает управление выходным напряжением и токами напрямую через внешнее управляющее напряжение в диапазоне от 0 В до 5 В с возможностью задания входного масштаба от 0% до 100%

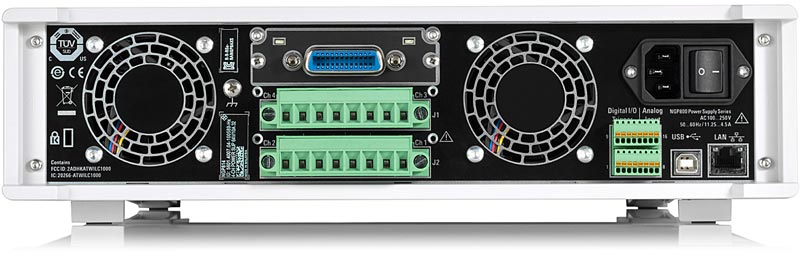

задняя панель NGP800

Приобрести любое измерительное оборудование Value Instruments от Rohde & Schwarz, в т.ч. источники питания серии R&S®NGP800, можно у официального дистрибьютора компании Rohde&Schwarz (Value Instruments) на территории РФ - ЗАО НПП Эликс.


Информация о поставщике:  Rohde & Schwarz
