23.03.2016
Компания Tektronix, ведущий производитель контрольно-измерительного оборудования в мире, объявила о выпуске новой модели USB-анализатора спектра Tektronix
RSA306B.
Новый прибор обеспечивает высокую производительность, позволяющую быстрее обнаружить радиочастотные помехи при цене в два и более раз ниже, чем обычный анализатор спектра.

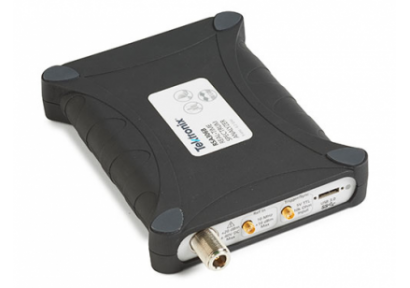

Новый USB-анализатор спектра Tektronix
RSA306B выделяют такие параметры, как:
- Мощность— возможности анализа в режиме реального времени в полосе частот от 9 кГц до 6,2 ГГц
- Портативность— USB-анализатор спектра готов к подключению к ПК по USB 3.0
- Доступность— цена более чем в два раза ниже, чем на обычную установку, а также бесплатное программное обеспечение для анализа сигналов SignalVu-PC
- Поддержка, которой можно доверять - гарантия Tektronix с всемирной поддержкой известного бренда.
Технические возможности, заложенные в анализаторе спектра Tektronix
RSA306B открывают перед пользователем широкие преимущества при анализе сигналов
| Особенности | Преимущества |
|---|
| Диапазон частот от 9 кГц до 6,2 ГГц | Охватывает все от радиопомех по цепи питания до новейших стандартов WLAN. Теперь вы можете позволить себе анализатор, который покажет весь спектр работ. |
| Характеристики окружающей среды, ударов и вибрации Mil-Std 28800 класс 2 | Для эксплуатации внутри помещений и за их пределами в тяжелых условиях |
| Полоса пропускания 40 МГц | Для векторного анализа широкополосных сигналов в соответствии с современными стандартами и для анализа широкополосных сигналов в реальном времени. |
| Программа SignalVu-PC с 17 стандартами анализа спектра и сигнала | То же программное обеспечение для анализа, которое используется на высокопроизводительных анализаторах сигнала и осциллографах Tek, дает вам уверенность и гибкость при выполнении измерений, необходимые для решения любой проблемы. |
| Стандарт спектра/спектрограммы DPX в реальном времени | Снижает время поиска и обнаружения переходных состояний и помех. Быстрое решение наиболее сложных проблем. |
| Опции, обеспечивающие преобразование, воспроизведение зарегистрированных сигналов, определение профиля и классификацию сигнала | Уменьшает время управления спектром и обнаружения помех. |
| Опции, обеспечивающие измерения для LTE, Bluetooth, APCO 25, WLAN и универсальный анализ модуляции | Обеспечивает определение характеристик и сертификацию прибора в соответствии с современными стандартами. |
В комплекте интерфейс прикладного программирования
| Прямое управление RSA306B позволяет передать данные программам для дальнейшего анализа. Включает драйвер Matlab с поддержкой для инструментального ящика. |
| Потоковый захват на диск | Запись продолжительных событий без пауз помогает при устранении неисправностей и поиске помех |
Новый анализатор спектра Tektronix
RSA306B работает с SignalVu-PC, мощной программой, которая является основой анализаторов сигнала Tektronix.
Элементы управления программного обеспечения анализатора спектра непрерывно собирают данные и обновляют измерительные экраны.
Базовая версия поставляется бесплатно вместе с продуктом, но пользователь может добавить опции для тестирования Bluetooth, WLAN, соответствия P25, анализа импульсов и модуляции, чтобы приспособить программу под ваши задачи.
RSA306B с бесплатной версией SignalVu-PC предоставляет множество стандартных возможностей:
| Возможность | Описание |
|---|
| Анализатор спектра | Диапазон от 100 Гц до 6,2 ГГц, 3 кривых + математическая кривая и спектрограмма, 5 маркеров с мощностью, относительной мощностью, интегрированной мощностью, плотностью мощности и функциями дБн/Гц
|
| Спектр DPX/спектрограмма | Отображение спектра в реальном времени со 100 % вероятностью перехвата сигналов 100 мкс с размахом до 40 МГц
Спектр Swept DPX для непревзойденной точности измерения спектра во всем диапазоне частот 6,2 ГГц |
| Амплитуда, частота, фаза относительно времени | Основные функции векторного анализа |
| РЧ I и Q относительно времени | Основные функции векторного анализа |
| Временной обзор/навигация | Позволяет легко настраивать время сбора и анализа для углубленного анализа в нескольких областях |
| Спектрограмма | Анализ и повторный анализ сигнала на 2- или 3-мерной каскадной диаграмме |
| Анализ АМ, ЧМ, ФМ | Измерение ключевых параметров АМ, ЧМ, ФМ |
| Перехват АМ/ЧМ | Прослушивание и запись сигналов ЧМ и АМ в файл |
| Измерение паразитного сигнала | Предельные определяемые пользователем линии и области обеспечивают автоматическое тестирование нарушения спектра во всем диапазоне прибора |
| Маска спектра излучения | Заданные пользователем или соответствующие стандартам маски |
| Занимаемая полоса частот | Измерение 99 % точек понижения мощности, -xдБ |
| Мощность канала и ACLR | Параметры переменного канала и прилегающего/обходного канала |
| CCDF | Комплементарная интегральная функция распределения представляет статистические различия в уровне сигнал |
Благодаря опциональным возможностям пользователю также доступно:
- анализ модуляции (27 видов модуляции, в том числе: 16/32/64/256 QAM, QPSK, O-QPSK, GMSK, FSK, APSK);
- APCO P25 измерения;
- Анализ сетей WLAN 802.11 a/b/g/j/p, 802.11 n, 802.11 ac;
- Привязка к карте и анализ мощности сигнала;
- Измерения параметров аудиосигналов AM/FM/PM/Direct, в том числе SINAD, THD;
- Воспроизведение файлов зарегистрированных сигналов
- Классификация и определение профиля сигнала
- Измерения времени установки (частота и фаза)
- Измерения Bluetooth Basic LE TX SIG
- РЧ-измерения нисходящего канала LTE (eNB)
- Расширенный анализ сигналов, включая импульсные измерения;
- Преобразование и уровень сигнала
Приобрести новую модель USB-анализатора спектра Tektronix RSA306B, а также получить необходимую консультацию можно у официального дистрибьютора компании Tektronix на территории РФ - ЗАО НПП Эликс.
