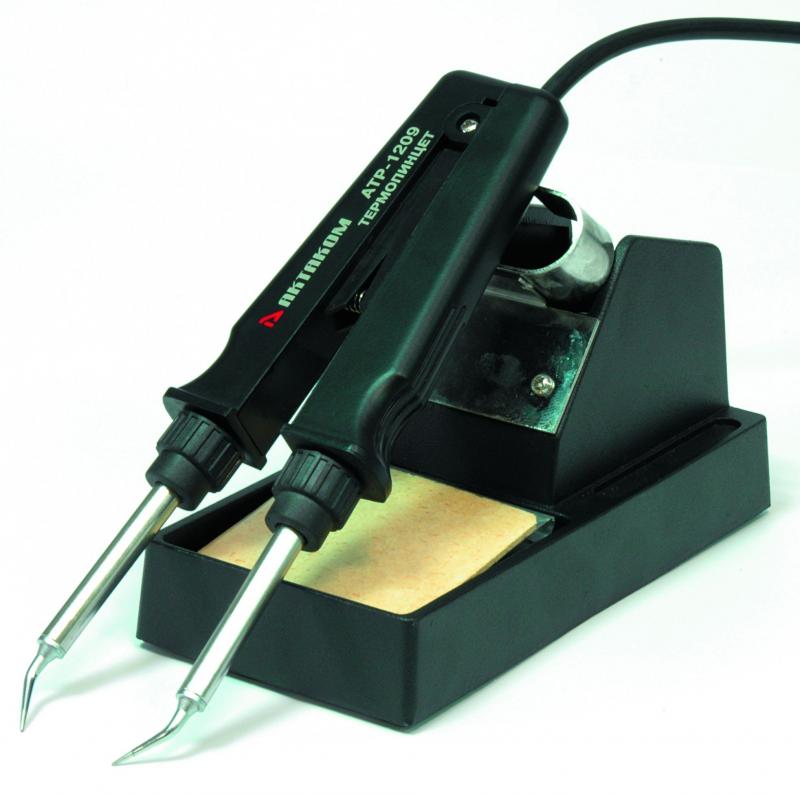

Термопинцет АТР-1209

Увеличить
Дополнительные иллюстрации Дополнительные
иллюстрации
Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: АКТАКОМ
Антистатическое исполнение
Загрузить каталог Загрузить
каталог
Сравнить товар с другими в этом разделе Сравнить товар с другими
в этом разделе

Снято с производства. Замена: ASE-1209

Термопинцет AKTAKOM АТР-1209 для SMD-компонентов:

  • Прямое нагревание для уменьшения влияния на окружающие компоненты на платах с большой плотностью монтажа
  • Легко удаляет SMD-микросхемы в плоских корпусах размерами до 25 мм
  • Современная антистатическая защита
  • Термопинцет может использоваться со станциями АТР-1107/ 1109/ 4204/ 4302

Технические параметры

  • Температурный диапазон: 200 °C...480 °C
  • Напряжение питания: 24 В
  • Потребляемая мощность: 100 Вт
  • Керамический нагреватель
  • Потенциал наконечников относительно земли: менее 2 мВ
  • Сопротивление наконечников относительно земли: менее 2 Ом
  • Длина: 186 мм
  • Вес: около 98 г

Стандартная комплектация

  • Термопинцет с наконечником АТР-8389
  • Держатель термопинцета
  • Губка для очистки наконечников (в подставке)
  • Термостойкий захват для смены наконечников
  • Руководство по эксплуатации

Дополнительная комплектация

Наконечники к термопинцету АТР-1209

Размер А (В) х Длина, мм А Н Модель Наименование
CHIP


1,0 13,0 АТР-8379 Наконечник/CHIP 1L
2,0 13,0 АТР-8378 Наконечник/CHIP 2L
1,5 (0,5) 13,0 АТР-8388 Наконечник/CHIP 0.5C
R 0,25 18,5 АТР-8389 Наконечник/CHIP 0.51
SOP 4,0 8,0 АТР-8390 Наконечник/SOP 4L
6,0 8,0 АТР-8391 Наконечник/SOP 6L
8,0 8,0 АТР-8380 Наконечник/SOP 8L
10,0 8,0 АТР-8381 Наконечник/SOP 10L
13,0 8,0 АТР-8382 Наконечник/SOP 13L
15,0 8,0 АТР-8392 Наконечник/SOP 15L
18,0 8,0 АТР-8383 Наконечник/SOP 18L
20,0 8,0 АТР-8384 Наконечник/SOP 20L
25,0 8,0 АТР-8385 Наконечник/SOP 25L
  • Нагревательный элемент A1321

    • Дополнительные иллюстрации

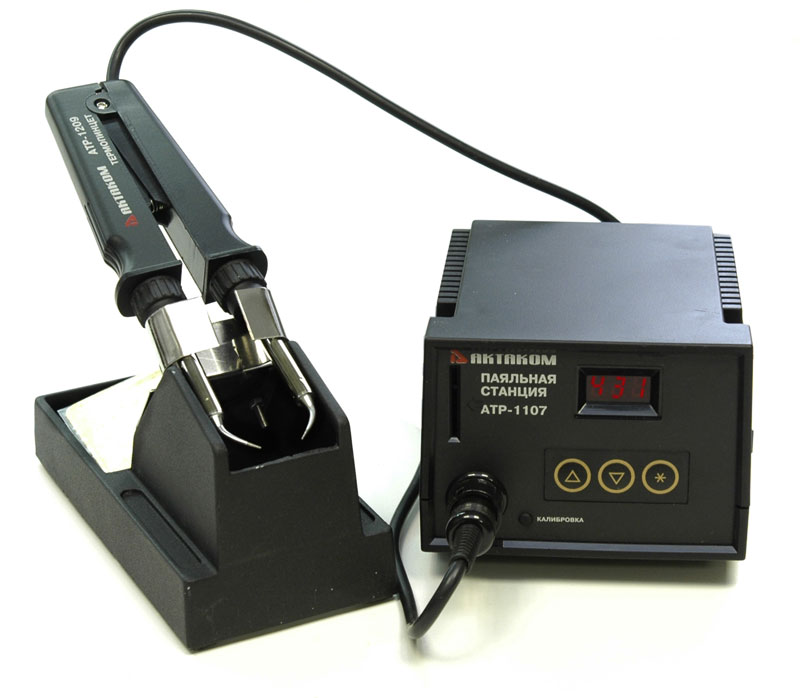

    Термопинцет АТР-1209 - Применение с паяльной станцией АТР-1107
    Термопинцет АТР-1209 - Применение с паяльной станцией АТР-1107
    Увеличить

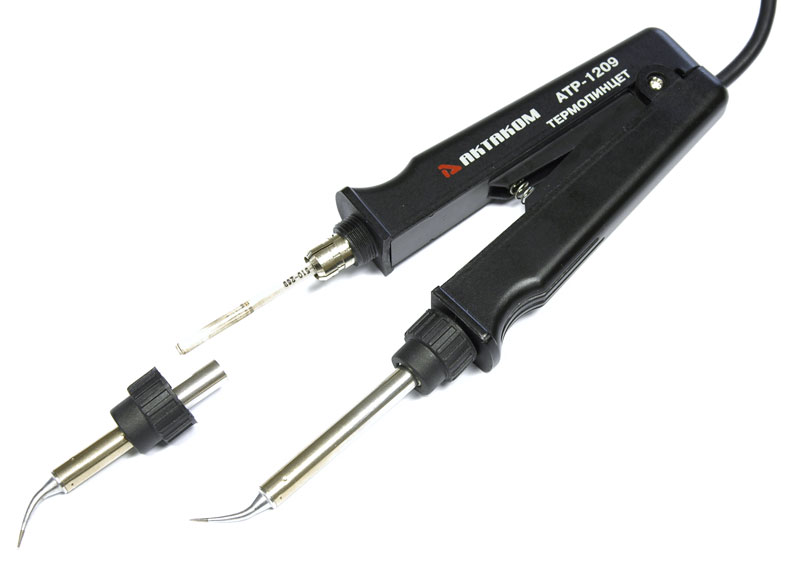

    Термопинцет АТР-1209 - Смена наконечника
    Термопинцет АТР-1209 - Смена наконечника
    Увеличить

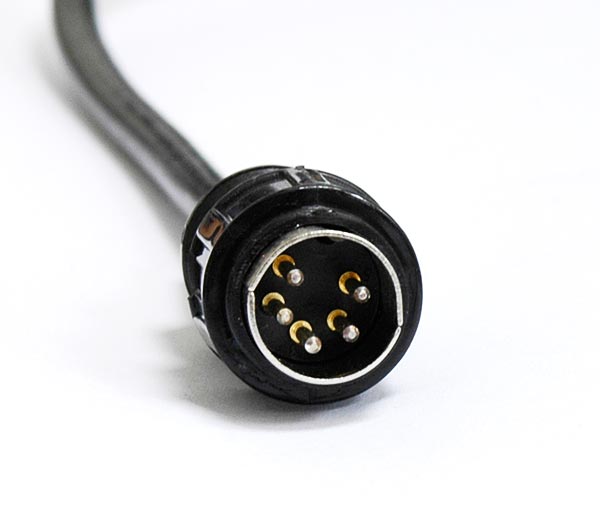

    Термопинцет АТР-1209 - Разъём термопинцета
    Термопинцет АТР-1209 - Разъём термопинцета
    Увеличить

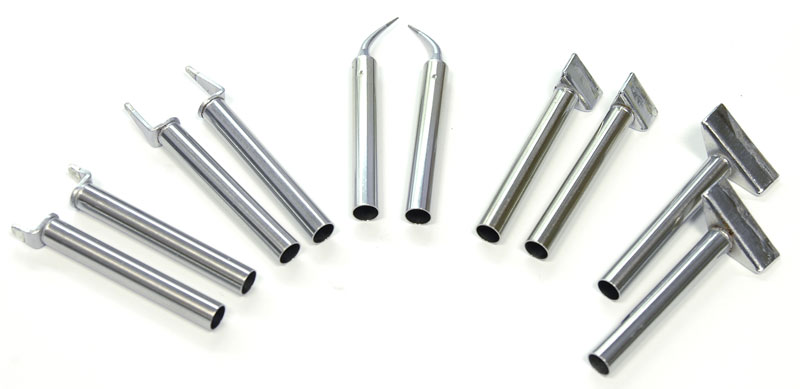

    Термопинцет АТР-1209 - Виды наконечников
    Термопинцет АТР-1209 - Виды наконечников
    Увеличить

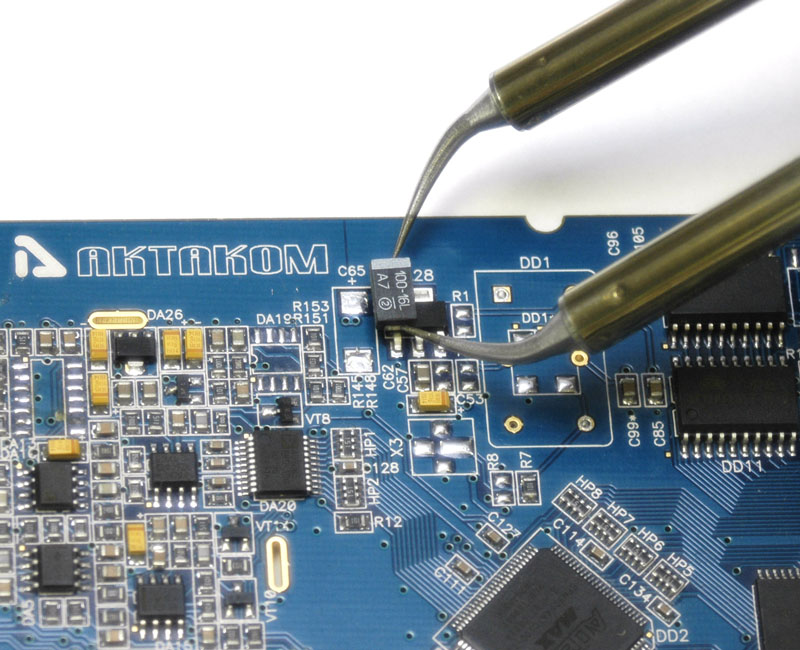

    Термопинцет АТР-1209 - Применение наконечника для мелких деталей
    Термопинцет АТР-1209 - Применение наконечника для мелких деталей
    Увеличить

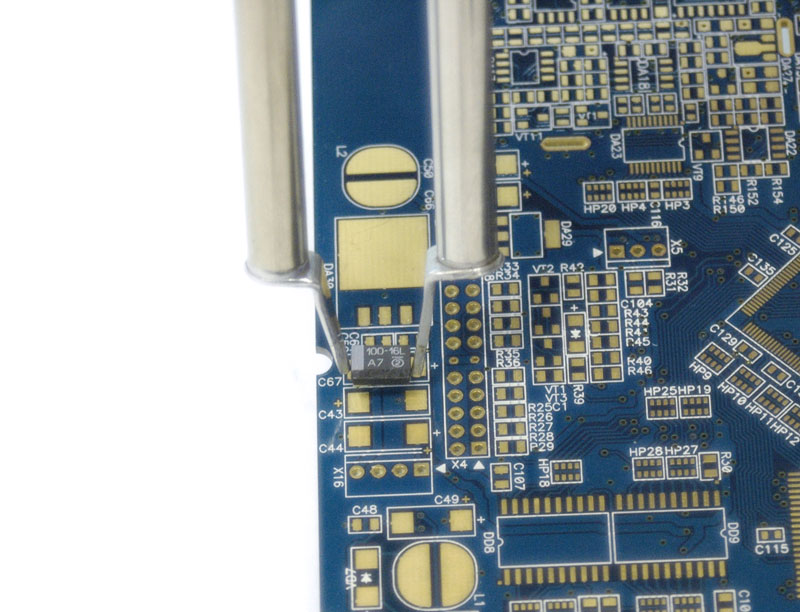

    Термопинцет АТР-1209 - Применение наконечника для средних деталей
    Термопинцет АТР-1209 - Применение наконечника для средних деталей
    Увеличить

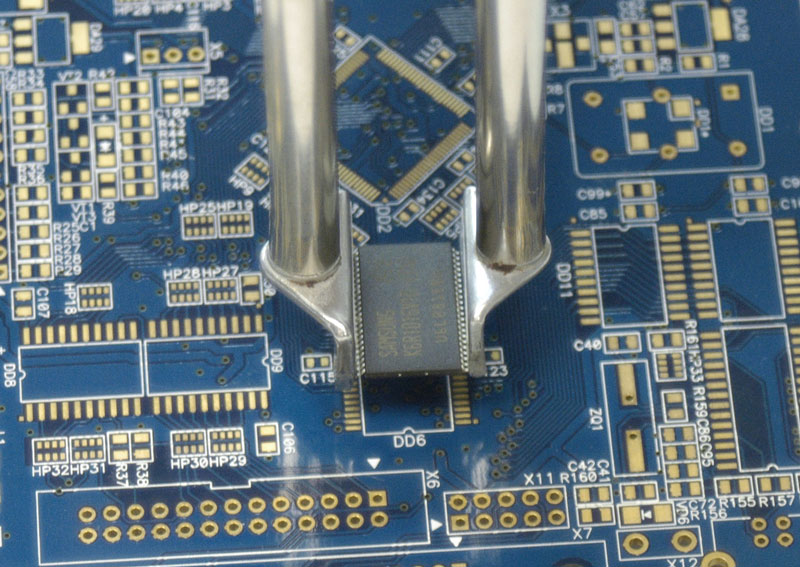

    Термопинцет АТР-1209 - Применение наконечника для больших деталей
    Термопинцет АТР-1209 - Применение наконечника для больших деталей
    Увеличить

    Паяльная станция АТР-1107 с термопинцетом АТР-1209 (ASE-1209) для SMD компонентов

    Вопросы и ответы

  • Каков порядок работы с термопинцетом АКТАКОМ АТР-1209 (ASE-1209)?

    • Каков порядок работы с термопинцетом АКТАКОМ АТР-1209 (ASE-1209)?
    1. Установите термопинцет АКТАКОМ АТР-1209 (ASE-1209) в держатель. Подсоедините кабель термопинцета к соответствующему разъему паяльной станции. Включите питание станции.
    2. При помощи регулятора температуры, расположенного на панели управления паяльной станции, установите нужную температуру нагрева наконечников термопинцета.
      Внимание! Не превышайте значение температуры 400 °С.
    3. При монтаже SMD-компонентов нанесите паяльную пасту на контактную площадку печатной платы. Охватите термопинцетом контактные площадки SMD-компонента и установите его на контактную площадку печатной платы. После расплавления паяльной пасты уберите пинцет.
    4. При демонтаже SMD-компонентов охватите термопинцетом контактные площадки SMD-компонента и после расплавления паяльной пасты демонтируйте радиокомпонент.
    5. По окончании работы установите термопинцет в держатель и отключите питание станции.
