Многофункциональная ремонтная паяльная станция ASE-4313

Розничная цена (с НДС):
104 994,00 руб.
Есть на складе Есть на складе
Купить Купить
Подарок
Торговая марка: АКТАКОМ
Антистатическое исполнениеБессвинцовая пайка

Многофункциональная ремонтная паяльная станция АКТАКОМ ASE-4313 совмещает в себе сразу три канала: монтажный, демонтажный и термовоздушный, что в сочетании с широким выбором наконечников делает её удобным инструментом для пайки различных (в том числе SMD) электронных компонентов на производстве и в ремонтных мастерских. Кроме того, ASE-4313 удовлетворяет требованиям антистатической защиты (ESD), что позволяет использовать эту ремонтную паяльную станцию для работы с электро- и радиоэлементами, чувствительными к статическому электричеству.

Основные преимущества паяльной станции АКТАКОМ ASE-4313

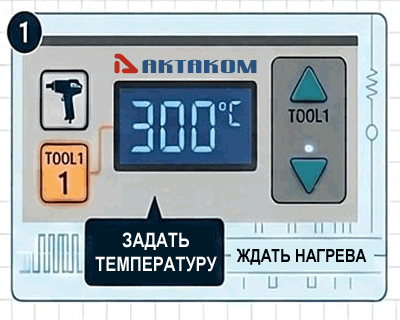

  • Цифровая калибровка температуры.
  • Кнопочное регулирование температурой; функция блокировки паролем.
  • Индукционный паяльник
  • Автоохлаждение нагревательного элемента.
  • Автопереход в режим сна / автовыключение паяльной станции.
  • Термофен с бесколлекторным двигателем и широким диапазоном регулирования потока воздуха.
  • Встроенный мощный вакуумный насос.
  • Температурный сенсор на кончике жала
  • Функция подсветки ЖКИ.

Технические характеристики


МОНТАЖНЫЙ ПАЯЛЬНИК
Потребляемая мощность 60 Вт
Диапазон температур 200... 480°С
Температурный диапазон в режиме сна 50...250°С
Диапазон времени работы в режиме сна 1...99 мин
Стабильность температуры ±2°С (неподвижный воздух, нулевая нагрузка)
Макс. температура окружающей среды 40°С
Сопротивление между паяльной насадкой и заземлением < 2 Ом
ТЕРМОФЕН
Потребляемая мощность 1000 Вт
Диапазон температур 100...500°С
Поток воздуха 1...120 л/мин
Макс. температура окружающей среды 40°С
Стабильность температуры ±2°С (неподвижный воздух, нулевая нагрузка)
ДЕМОНТАЖНЫЙ ВАКУУМНЫЙ ПАЯЛЬНИК

Потребляемая мощность 90 Вт
Диапазон температур 200...480°С
Насос Диафрагменный
Давление воздушного потока 600 мм рт. ст.
Диапазон времени работы в режиме сна 1...99 мин.

Габаритные размеры: 520х250х420 мм
Вес: 5,56 кг
Габариты в упаковочной таре 520х415х250 мм, вес 9,5 кг

Особенности эксплуатации

ВНИМАНИЕ! Перед началом работы заземлите паяльную станцию. Один конец заземляющего провода подключается к заземляющему разъёму на задней поверхности паяльной станции, а другой – к заземлению. После подключения заземления включите паяльную станцию.

Выбор инструмента

  1. Экран паяльной станции отображает рабочие состояния всех трёх инструментов одновременно, также можно отображать состояние только одного инструмента.
  2. Нажатие одной из кнопок TOOL1, TOOL2, TOOL3 переключает в режим отображения состояния только соответствующего инструмента. Если после этого не нажимать никаких кнопок, паяльная станция вернётся к обычному режиму отображения состояния всех трёх инструментов сразу примерно через 5 секунд.
  3. Кнопка TOOL1 включает отображение состояния монтажного паяльника. На экране отображается сообщение “SET” и заданная температура.
  4. Кнопка TOOL2 включает отображение состояния демонтажного паяльника. На экране отображается сообщение “SET” и заданная температура.
  5. Кнопка TOOL3 включает отображение состояния термофена для поверхностного монтажа. На экране отображается сообщение “SET” и заданная температура.
  6. Во время отображения на экране состояния только одного инструмента его можно включить или выключить с помощью соответствующей кнопки TOOL. Если инструмент отключен, на экране отображается “-”, и параметры изменять нельзя.

Подключение демонтажного паяльника

  1. Подключите разъём на проводе паяльника в разъём SOCKET OF DESOLDERING TOOL на передней поверхности паяльной станции.
  2. Присоедините внешний фильтр к зажиму шланга на паяльнике, а затем присоедините другой конец шланга к штуцеру FIKTER OF DESOLDERING TOOL на основном блоке паяльной станции.
  3. Положите паяльник на держатель.
  4. Смочите чистящую губку водой и выжмите её. Обязательно удалите участок в центре губки, положите её в место для губки на держателе.

Примечание: внешний фильтр нужно подключать, соблюдая указанную на нём ориентацию. Неправильное подключение снизит эффективность отсоса.

ОСТОРОЖНО! Никогда не касайтесь соплом самой платы. Для проверки того, что расплавился весь припой, смотрите в отверстие и на заднюю поверхность печатной платы. Если это трудно, то попробуйте медленно перемещать проводник внутри сопла. Если это удаётся, то припой расплавлен. Никогда не тяните проводник с силой. Если он не движется легко, то это значит, что припой ещё не расплавился полностью.

Примечание:

  • Для нормальной работы инструмента нужно постоянно извлекать попавший в него припой.
  • Следите за тем, чтобы отверстие на конце сопла было открыто и не засорено.
  • Нажмите на курок на пистолете и посмотрите на индикатор.
  • Если индикатор красного цвета или более половины индикатора окрашена красным, нужно прочистить сопло и нагревательный элемент. Для этого откройте трубку с фильтрами и замените фильтры. Синий цвет индикатора (возможно небольшое присутствие красного) означает, что очистка не требуется.

ВНИМАНИЕ! Индикатор выдаёт неверные сведения, если отверстие на сопле забито или припой в отверстии печатной платы не расплавился. Если всасывающая способность пистолета ухудшилась, нужно прочистить сопло и нагревательный элемент с помощью специальной шпильки.

Управление паяльной станцией осуществляется через задание параметров (температура, скорость воздушного потока и т.п.) в меню.

Задание параметров

Вход в меню

  1. Выключите питание прибора.
  2. Зажмите одновременно кнопки INFO и VACUUM и включите питание. На экране сначала отобразится “[”, а затем “---”. Это означает, что паяльная станция предлагает ввести пароль. Попасть в меню настроек можно только введя правильный пароль.
  3. Введите пароль: кнопками TEMP введите цифру в первом разряде, затем нажмите кнопку “VACCUM” для перехода ко второму разряду. Задав второй разряд, перейдите к третьему и задайте его.
  4. На правильный ввод пароля даётся две попытки. После второй ошибки паяльная станция переходит в рабочее состояние, но не позволяет изменять время до автоматического отключения, температуру и интенсивность воздушного потока.
  5. Если пароль введён верно, паяльная станция переходит к меню, в котором также можно сменить пароль на другой.

Задание параметров

  1. В паяльной станции есть три подменю: “-1-”, “-2-”, “-3-”. Выбор подменю осуществляется кнопками TEMP. После выбора подменю нажмите кнопку VACUUM для входа в него.
  2. Подменю “-1-” предназначено для перехода в рабочее состояние паяльной станции после нажатия кнопки VACUUM.
  3. Подменю “-2-” предназначено для настройки звукового сигнала.
  4. Подменю “-3-” предназначено для задания пароля. После входа в него на экране отображается сообщение “---”.
  5. Для возврата в меню “-1-” после выбора параметра в подменю “-2-” или “-3-”, нажмите кнопку VACUUM.

Настройка звукового сигнала

1. Для настройки звукового сигнала нажмите любую кнопку TEMP, выберите “-2-” в меню, затем нажмите кнопку VACUUM. На экране отобразится “SP”.

2. Кнопками TEMP выберите значок динамика. Его отображение означает, что звуковой сигнал включен, его отсутствие – что звуковой сигнал выключен.

Задание пароля

  1. Кнопками TEMP выберите подменю “-3-” и нажмите кнопку VACUUM, после этого паяльная станция предложит задать новый пароль и отобразит на экране сообщение “---” с мигающим первым разрядом.
  2. Кнопками TEMP задайте первый разряд и нажмите кнопку VACUUM для подтверждения. Второй и третий разряды пароля задаются аналогичным образом. После задания последнего разряда паяльная станция предложит повторно ввести новый пароль для проверки.
  3. При несовпадении результатов двух попыток ввода пароля нажатие кнопки VACUUM вернёт паяльную станцию в подменю “-1-”.
  4. При совпадении результатов паяльная станция принимает новый пароль, о чём сообщает текст “OK” на дисплее.

Задание температуры и интенсивности воздушного потока

ВНИМАНИЕ!

  • Изменение температуры возможно только после правильного ввода пароля (пароль по умолчанию – “000”).
  • Температуру и интенсивность воздушного потока можно задать только в режиме отображения на экране информации только в одном из трёх блоков паяльной станции.
  • Если в режимах “TOOL1”, “TOOL2” или “TOOL3” на экране отображается “-”, настройки паяльной станции изменить нельзя.
  • Если отключить питание паяльной станции во время задания параметров, они не сохранятся в памяти.

Для задания параметров одного из блоков паяльной станции сначала включите его. О выключенном блоке сообщает знак “-” на экране. Чтобы включить блок, нажмите соответствующую ему кнопку TOOL1, TOOL2 или TOOL3. После этого паяльная станция отобразит на экране состояние только выбранного вами блока и будет готова к заданию параметров (температуры, интенсивности воздушного потока и времени до автоматического отключения). Для изменения температуры используйте кнопки TEMP, для изменения интенсивности воздушного потока – кнопки AIR.

Задание температуры

Нажатие кнопки TEMP↑ повышает температуру на 1 °С, нажатие кнопки TEMP↓ понижает температуру на 1 °С, при этом её изменение отображается на экране. Удержание одной из кнопок TEMP в течение одной секунды и более изменяет значение температуры быстро.

Регуляция воздушного потока

Нажмите кнопку TOOL3, затем увеличивайте воздушный поток кнопкой AIR↑ или уменьшайте кнопкой AIR↓, при этом интенсивность воздушного потока будет отображаться на экране. Удержание одной из кнопок AIR в течение одной секунды и более изменяет интенсивность воздушного потока быстро.

Задание времени до автоматического отключения

  1. Для задания времени до отключения монтажного блока (можно изменять в диапазоне от 00 до 99 минут) нажмите кнопку TOOL1, затем, удерживая кнопку INFO, изменяйте время кнопками TEMP. Значение “--” означает, что паяльник не будет отключаться автоматически, а значение “00” – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне “01~99” означают, что паяльник отключится через указанное время простоя.
  2. Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.
  3. Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд: нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение “---” означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне “001~999” – что блок термофена отключится через указанное время простоя.

Включение после бездействия

  1. Для включения монтажного паяльника возьмите его из держателя. Паяльник готов к работе.
  2. Для включения демонтажного паяльника возьмите его и нажмите на красный переключатель на нём.
  3. Для включения блока поверхностного монтажа возьмите термофен в руку и нажмите кнопку TOOL3.

Стандартная комплектация

  • Многофункциональный блок управления паяльной станция - 1 шт.
  • Паяльник монтажный с подставкой и губкой для очистки - 1 комп.
  • Паяльник демонтажный с подставкой и губкой для очистки - 1 компл.
  • Термофен (соединён с блоком управления) - 1 шт.
  • Термостойкий захват для смены наконечников - 1 шт.
  • Воздушный фильтр - 1 шт.
  • Набор вакуумных захватов (присосок) для термофена - 1 шт.
  • Сверло 1,5 мм - 1 шт.
  • Шпилька для чистки сопла - 1 шт.
  • Набор из 10 шпилек для чистки сопла - 1 шт.
  • Наконечник для монтажного паяльника 200G-B - 1 шт
  • Наконечник для демонтажного паяльника (АТР-8005, АТР-8006 или АТР-8004) - 2 шт.
  • Насадки термофена (NK2064, NK2084, NK1130) - 3 шт.
  • Сетевой кабель питания - 1 шт.
  • Заземлительный проводник с зажимом "крокодил" - 1 шт.
  • Комплект сменных фильтров - 1 компл.
  • Держатель термофена -1 шт
  • Пружинный фильтр демонтажного паяльника - 3шт.
  • Резиновый передний держатель пружинного фильтра демонтажного паяльника - 1 шт.
  • Резиновая подушка переднего держателя пружинного фильтра - 1 шт.
  • Эксплуатационный документ - 1 экз.
  • Упаковочная тара - 1 шт.

Дополнительная комплектация

Схема Внешний вид Модель наконечника для ASE-4313 Тип корпуса Размеры (А х В), мм
NK3125 QFP (10 x 10) 10.2 x 10.2
NK3126 QFP (14 x 14) 15.2 x 15.2
NK3181 BQFP (19 x 19) 19.2 x 19.2
NK3180 BQFP (17 x 17) 18.2 x 18.2
NK3262 QFP (12 x 12) 12.2 x 12.2
NK3127 QFP (17.5 x 17.5) 19.2 x 19.2
NK3128 QFP (14 x 20) 15.2 x 21.2
NK3129 QFP (28 x 28) 29.7 x 29.7
NK3182 BQFP (24 x 24) 24.2 x 24.2
NK3203 QFP (35 x 35) 35.2 x 35.2
NK3215 QFP (42.5 x 42.5) 42.5 x 42.5
NK3261 QFP (20 x 20) 20.2 x 20.2
NK3263 QFP (28 x 40) 27.7 x 39.7
NK3264 QFP (40 x 40) 40.2 x 40.2
NK3265 QFP (32 x 32) 32.2 x 32.2
NK3184 SOJ (18 x 18) 10 x 19
NK3214 SOJ (10 x 26) 12 x 25.9
NK3183 SOJ (8 x 16) 8 x 16
NK3185 TSOJ (13 x 10) 11.9 x 10
NK3186 TSOJ (18 x 10) 18.2 x 11.7
NK3135 PLCC (17.5 x 17.5) (44 pins) 18.5 x 18.5
NK3136 PLCC (20 x 20) (52 pins) 21 x 21
NK3137 PLCC (25 x 25) (68 pins) 26 x 26
NK3138 PLCC (30 x 30) (84 pins) 32 x 32
NK3189 PLCC (34 x 34) 36.5 x 36.5
NK3139 PLCC (12.5 x 7.3) (18 pins) 9 x 14
NK3140 PLCC (11.5 x 11.5) (28 pins) 13 x 13
NK3141 PLCC (11.5 x 14) (32 pins) 15 x 13
NK3188 PLCC (9 x 9) 11 x 11
NK2280 BGA (24 x 24) 24 x 24
NK2281 BGA (26 x 26) 26 x 26
NK2282 BGA (31 x 31) 31 x 31
NK2283 BGA (38 x 38) 38 x 38
NK2284 BGA (41 x 41) 41 x 41
NK2285 BGA (44 x 44) 44 x 44
NK2286 BGA (15 x 15) 15 x 15
NK3191 SIP 25L 2 x 26
NK3192 SIP 50L 2 x 52.5
NK3131 SOP (4.4 x 10) 4.8 x 10
NK3132 SOP (5.6 x 13) 5.7 x 15
NK3134 SOP (7.5 x 18) 7.2 x 19
NK3257 SOP (11 x 21) 11.7 x 21
NK3133 SOP (7.5 x 15) 7.2 x 16
NK3258 SOP (7.6 x 12.7) 8.2 x 11.7
NK3259 SOP (13 x 28) 13.5 x 29
NK3260 SOP (8.6 x 18) 8.7 x 19
NK3187 SOP (18.5 x 8) 18.5 x 10
NK2127 CHIP (Ø 12.7) Ø 12.7 x 17
NK2064 CHIP (Ø 6.4) Ø 6.4 x 17
NK2084 CHIP (Ø 8.4) Ø 8.4 x 17
NK1130 CHIP (Ø 4.4) Ø 4.4 x 17
NK1124 CHIP (Ø 2.5) Ø 2.5 x 17
NK1120 CHIP (Ø 4.0) Ø 4.0 x 17

Дополнительные иллюстрации

Многофункциональная ремонтная паяльная станция ASE-4313 - Вид спереди
Многофункциональная ремонтная паяльная станция ASE-4313 - Вид спереди
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Вид сбоку
Многофункциональная ремонтная паяльная станция ASE-4313 - Вид сбоку
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Вид сзади
Многофункциональная ремонтная паяльная станция ASE-4313 - Вид сзади
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Комплектация
Многофункциональная ремонтная паяльная станция ASE-4313 - Комплектация
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Воздушный фильтр
Многофункциональная ремонтная паяльная станция ASE-4313 - Воздушный фильтр
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Набор вакуумных захватов (присосок) для термофена
Многофункциональная ремонтная паяльная станция ASE-4313 - Набор вакуумных захватов (присосок) для термофена
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Сверло 1,5 мм
Многофункциональная ремонтная паяльная станция ASE-4313 - Сверло 1,5 мм
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Заземлительный проводник с зажимом
Многофункциональная ремонтная паяльная станция ASE-4313 - Заземлительный проводник с зажимом "крокодил"
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Шпилька для чистки сопла
Многофункциональная ремонтная паяльная станция ASE-4313 - Шпилька для чистки сопла
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Набор шпилек для чистки сопла
Многофункциональная ремонтная паяльная станция ASE-4313 - Набор шпилек для чистки сопла
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Термостойкий захват
Многофункциональная ремонтная паяльная станция ASE-4313 - Термостойкий захват
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Наконечник для демонтажного паяльника
Многофункциональная ремонтная паяльная станция ASE-4313 - Наконечник для демонтажного паяльника
Увеличить
Многофункциональная ремонтная паяльная станция ASE-4313 - Насадки термофена
Многофункциональная ремонтная паяльная станция ASE-4313 - Насадки термофена
Увеличить

Вопросы и ответы

  • Каково назначение органов управления паяльной станции АКТАКОМ ASE-4313?
  • Почему наконечник паяльника не держит припой?
  • Как установить параметры многофункциональной паяльной станции ASE-4313?
  • Как установить температуру и интенсивность воздушного потока в паяльной станции ASE-4313?
  • Как задать время до автоматического отключения и возобновления работы в паяльной станции ASE-4313?
  • Как выбрать инструмент на передней панели паяльной станции ASE-4313?
  • Как работать монтажным паяльником паяльной станции ASE-4313?
  • Как работать демонтажным паяльником паяльной станции ASE-4313?
  • Как пользоваться термофеном для поверхностного монтажа в паяльной станции ASE-4313?
  • Как использовать нагреватель плат с паяльной станцией ASE-4313?
  • Как откалибровать температуру в паяльной станции ASE-4313?
  • Что обозначают сообщения об ошибках в паяльной станции ASE-4313?
  • Как осуществить калибровку температуры у паяльной станции АКТАКОМ ASE-4313?

  • Каково назначение органов управления паяльной станции АКТАКОМ ASE-4313?

    Органы управления паяльной станции ASE-4313 представлены ниже:

    Органы управления паяльной станции АКТАКОМ ASE-4313


    Наверх

    Почему наконечник паяльника не держит припой?

    Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым) , предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.

    Осмотр и очистка наконечника

    ВНИМАНИЕ: для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.

    1. Установите температуру 250 °C.

    2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.

    3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.

    4. Если наконечник деформирован или серьёзно разъеден, замените его новым.

    Потеря наконечником способности удерживать припой

    1. Почему такие наконечники не работают?

    Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.

    2. Потеря способности удерживать припой может быть вызвана:

    1) Хранением наконечника без покрытия припоем.

    2) Нагревом наконечника до высоких температур.

    3) Недостаточным расплавлением материала, окружающего наконечник при пайке.

    4) Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.

    5) Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.

    Восстановление работоспособности наконечника, который потерял способность удерживать припой

    1. Выньте наконечник из паяльника и дайте ему охладиться.

    2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.

    3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.

    Примечание: правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!


    Наверх

    Как установить параметры многофункциональной паяльной станции ASE-4313?

    Меню

    Вход в меню

    1. Выключите питание прибора.

    2. Зажмите одновременно кнопки INFO и VACUUM и включите питание. На экране сначала отобразится , а затем . Это означает, что прибор предлагает ввести пароль. Попасть в меню настроек можно только введя правильный пароль.

    3. Введите пароль: кнопками TEMP▲ и TEMP▼ введите цифру в первом разряде, затем нажмите кнопку “VACCUM” для перехода ко второму разряду. Задав второй разряд, перейдите к третьему и задайте его.

    4. На правильный ввод пароля даётся две попытки. После второй ошибки прибор переходит в рабочее состояние, но отображает на экране знак “ “ и не позволяет изменять время до автоматического отключения, температуру и интенсивность воздушного потока.

    5. Если пароль введён верно, прибор переходит к меню, в котором также можно сменить пароль на другой.

    Задание параметров

    1. В приборе есть три подменю: “-1-”,“-2-”,“-3-”. Выбор подменю осуществляется кнопками TEMP▲ и TEMP▼. После выбора подменю нажмите кнопку VACUUM для входа в него.

    2. Подменю “-1-” предназначено для перехода в рабочее состояние прибора после нажатия кнопки VACUUM.

    3. Подменю “-2-” предназначено для настройки звукового сигнала (см. раздел 5.1.3).

    4. Подменю “-3-” предназначено для задания пароля. После входа в него на экране отображается сообщение “ ” (см. раздел 5.1.4).

    5. Для возврата в меню «-1-» после выбора параметра в подменю “-2-” или“-3-”, нажмите кнопку VACUUM.

    Настройка звуковых сигналов

    1. Для настройки звуковых сигнала нажмите кнопку TEMP▲ или TEMP▼, выберите “-2-” в меню, затем нажмите кнопку VACUUM. На экране отобразится “SP”.

    2. Кнопкой TEMP▲ или TEMP▼ выберите значок динамика “ ”. Его отображение означает, что звуковой сигнал включен, его отсутствие – что звуковой сигнал выключен.

    Задание пароля

    1. Кнопками TEMP▲ и TEMP▼ выберите подменю “-3-” и нажмите кнопку VACUUM, после этого прибор предложит задать новый пароль и отобразит на экране сообщение “ ” с мигающим первым разрядом.

    2. Кнопками TEMP▲ и TEMP▼ задайте первый разряд и нажмите кнопку VACUUM для подтверждения. Второй и третий разряды пароля задаются аналогичным образом. После задания последнего разряда прибор продолжит повторно ввести новый пароль для проверки.

    3. При несовпадении результатов двух попыток ввода пароля нажатие кнопки VACUUM вернёт прибор в подменю “-1-”.

    4. При совпадении результатов прибор принимает новый пароль, о чём сообщает текст “OK” на экране.


    Наверх

    Как установить температуру и интенсивность воздушного потока в паяльной станции ASE-4313?

    ВНИМАНИЕ:

    – Изменение температуры возможно только после правильного ввода пароля (пароль по умолчанию – “000”).

    – Температуру и интенсивность воздушного потока можно задать только в режиме отображения на экране информации только в одном из трёх блоков паяльной станции.

    – Если в режимах “TOOL1”, “TOOL2” или “TOOL3” на экране отображается “-”, настройки прибора изменить нельзя.

    – Если отключить питание прибора во время задания параметров, они не сохранятся в памяти.

    Для задания параметров одного из блоков паяльной станции сначала включите его. О выключенном блоке сообщает знак «-» на экране. Чтобы включить блок, нажмите соответствующую ему кнопку TOOL1, TOOL2 или TOOL3. После этого прибор отобразит на экране состояние только выбранного вами блока и будет готов к заданию параметров (температуры, интенсивности воздушного потока и времени до автоматического отключения).

    Для изменения температуры используйте кнопки TEMP▲ и TEMP▼, для интенсивности воздушного потока – кнопки AIR▲ и AIR▼.

    Задание температуры

    Нажатие кнопки TEMP▲ повышает температуру на 1 °С, нажатие кнопки TEMP▼ понижает температуру на 1 °С, при этом её изменение отображается на экране. Удержание кнопки TEMP▲ или TEMP▼ в течение одной секунды и более изменяет значение температуры быстро.

    Регуляция воздушного потока

    Нажмите кнопку TOOL3, затем увеличивайте воздушный поток кнопкой AIR▲ или уменьшайте кнопкой AIR▼, при этом интенсивность воздушного потока будет отображаться на экране. Удержание кнопки “AIR▲ или AIR▼ в течение одной секунды и более изменяет интенсивность воздушного потока быстро.


    Наверх

    Как задать время до автоматического отключения и возобновления работы в паяльной станции ASE-4313?

    Автоматическое отключение

    1. Для задания времени до отключения монтажного блока можно изменять в диапазоне от 00 до 99 минут: нажмите кнопку TOOL1, затем, удерживая кнопку INFO, изменяйте время кнопками TEMP▲ и TEMP▼. Значение “--” означает, что паяльник не будет отключаться автоматически, а значение “00” – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне “01~99” означают, что паяльник отключится через указанное время простоя.

    2. Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.

    3. Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд: нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение “---” означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне “001~999” – что блок термофена отключится через указанное время простоя.

    Включение после бездействия

    1. Для включения монтажного паяльника возьмите его из держателя. Паяльник готов к работе

    2. Для включения демонтажного паяльника возьмите его и нажмите на красный переключатель на нём.

    3. Для включение блока поверхностного монтажа возьмите термофен в руку и нажмите кнопку TOOL3.


    Наверх

    Как выбрать инструмент на передней панели паяльной станции ASE-4313?

    ВНИМАНИЕ: Перед началом работы заземлите прибор. Один конец заземляющего провода подключается к заземляющему разъёму на задней поверхности прибора, а другой – к заземлению. После подключения заземления включите прибор.

    1. Экран прибора отображает рабочие состояния всех трёх приборов одновременно, также можно отображать состояние только одного инструмента. На рисунке ниже показаны состояния бездействия для всех трёх инструментов.


    2. Нажатие одной из кнопок TOOL1, TOOL2, TOOL3 переключает в режим отображения состояния только соответствующего инструмента. Если после этого не нажимать никаких кнопок, прибор вернётся к обычному режиму отображения состояния всех трёх инструментов сразу примерно через 5 секунд.

    3. Кнопка TOOL1 включает отображение состояния монтажного паяльника. На экране отображается сообщение “SET” и заданная температура.

    4. Кнопка TOOL2 включает отображение состояния демонтажного паяльника. На экране отображается сообщение “SET” и заданная температура.

    5. Кнопка TOOL3 включает отображение состояния термофена для поверхностного монтажа. На экране отображается сообщение “SET” и заданная температура.

    6. Во время отображения на экране состояния только одного инструмента его можно включить или выключить с помощью соответствующей кнопки TOOL. Если инструмент отключен, на экране отображается “-”, и параметры изменять нельзя.


    Наверх

    Как работать монтажным паяльником паяльной станции ASE-4313?

    1. Включение паяльника: сообщение “-” на экране в области состояния паяльника означает, что он выключен. Для включения паяльника из этого режима удерживайте кнопку TOOL1 в течение 5 секунд. При включении паяльника на экране появится “ON”.

    2. При включении или выходе из состояния автоотключения паяльник начинает нагреваться, и загорается индикатор “ ”. После стабилизации температуры этот индикатор начинает мигать. Если не использовать паяльник в течение 40 минут, паяльник выключится полностью.

    3. Выключение паяльника вручную: удерживайте кнопку TOOL1 в течение 5 секунд. На экране появится сообщение “OFF”, а затем “-”.

    4. Настройка температуры паяльной станции защищается паролем (пароль по умолчанию – “000”).

    5. Нажмите кнопку TOOL1, затем задайте температуру.

    Выбор подходящего наконечника

    1. Выбор правильного наконечника увеличивает площадь соприкосновения между наконечником и паяным соединением, что позволяет передавать тепло более эффективно и, таким образом, быстрее добиваться высококачественных соединений.

    2. Более коротким наконечником можно работать точнее, а более длинным или изогнутым можно паять на плотно заполненных платах.


    Наверх

    Как работать демонтажным паяльником паяльной станции ASE-4313?

    1. Включение демонтажного паяльника: сообщение “-” на экране в области состояния пистолета для отпайки означает, что он выключен. Для включения демонтажного паяльника из этого режима удерживайте кнопку TOOL2 в течение 5 секунд. При включении демонтажного паяльника на экране появится “ON”.

    2. Повторное нажатие кнопки TOOL2 отключит демонтажный паяльник, на экране сначала отобразится сообщение “OFF”, а затем “-”.

    3. Сообщение “---” на экране в области отображения информации о пистолете для отпайки означает, что этот инструмент находится в ждущем состоянии. При выходе из него демонтажный паяльник начинает нагреваться, включается индикатор “ ”. После достижения стабилизации температуры этот индикатор начинает мигать.

    4. Нажмите кнопку TOOL2, затем задайте температуру для печатной платы согласно таблице:


    Температура Печатная плата
    280…350 °С Односторонняя
    320…400 °С Со сквозными отверстиями
    350…450 °С Многослойная

    5. Когда припой полностью расплавится, втяните его, нажав на курок демонтажного паяльника. После полного засасывания припоя охладите место соединения, чтобы остатки припоя на нём не расплавились снова.

    6. Если оставшийся в месте соединения припой снова спаял компоненты, повторите операцию.

    7. Следите за тем, чтобы покрытый припоем участок сопла блестел, для чего покройте его небольшим количеством припоя. Регулярно снимайте оксидную плёнку или старый припой с сопла при помощи губки.

    ОСТОРОЖНО : Никогда не касайтесь соплом самой платы. Для проверки того, что расплавился весь припой, смотрите в отверстие и на заднюю поверхность печатной платы. Если это трудно, то попробуйте медленно перемещать проводник внутри сопла. Если это удаётся, то припой расплавлен. Никогда не тяните проводник с силой. Если он не движется легко, то это значит, что припой ещё не расплавился полностью.

    Примечание:

    – Для нормальной работы инструмента нужно постоянно извлекать попавший в него припой.

    – Следите за тем, чтобы отверстие на конце сопла было открыто и не засорено.

    – Нажмите на курок на пистолете и посмотрите на индикатор.

    – Если индикатор красного цвета, нужно прочистить сопло и нагревательный элемент. Для этого откройте трубку с фильтрами и замените фильтры. Синий цвет индикатора означает, что очистка не требуется.

    Норма Требуется вмешательство Что делать
    Индикатор синего цвета, возможно небольшое присутствие красного. Более половины индикатора окрашена красным. Замените фильтр и прочистьте сопло и нагревательный элемента

    ОСТОРОЖНО : Индикатор выдаёт неверные сведения, если отверстие на сопле забито или припой в отверстии печатной платы не расплавился. Если всасывающая способность пистолета ухудшилась, нужно прочистить сопло и нагревательный элемент с помощью специальной шпильки.


    Наверх

    Как пользоваться термофеном для поверхностного монтажа в паяльной станции ASE-4313?

    Включение и выключение термофена

    1. Сообщение “-” в области состояния термофена означает, что он отключен. Для включения инструмента из этого состояния удерживайте кнопку TOOL3 в течение 5 секунд, при этом на экране отобразится сообщение.

    2. Автоматическое отключение и работа: сообщение “---” в области состояния термофена для поверхностного монтажа означает, что он находится в ждущем режиме. При выходе из этого состояния инструмент начинает прогреваться, и загорается индикатор “ ”. После стабилизации температуры этот индикатор начинает мигать.

    3. Для выключения термофена удерживайте кнопку TOOL3 в течение 5 секунд. На экране появится сообщение “OFF”, а затем “-”. При выключении термофена, он начинает непрерывно продувать воздух, пока не снизит свою температуру ниже 100 °С.

    Работа термофена для поверхностного монтажа

    Примечание: Вакуумный захват сопло (присоска) термофена не работает, если в это время работает демонтажный блок.

    1. Выберите подходящее сопло, установите его, положите инструмент в держатель. Также можно использовать режим автоматического нагрева (см. раздел «автоматический нагрев»).

    2. Снимите термофен с держателя, включите его. Термофен включается с задержкой: через 8 секунд звучит звуковой сигнал, сообщая о скором окончании нагрева.

    3. Поверните регулятор, расположенный в середине ручки, для выдвижения трубки в удобное положение. Установите подходящее для микросхемы вакуумный захват. Вакуумный захват (присоска) может работать независимо от выбора режимов TOOL1, TOOL2 или TOOL3.Чтобы отпаять микросхему, нажмите кнопку “VACCUM” для запуска насоса. Снимите микросхему с печатной платы. Снова нажмите кнопку VACCUM для выключения насоса. Если этого не сделать, он выключится автоматически через 3 минуты.

    4. После завершения работы положите инструмент на держатель. Его температура снизится до 100 °С, а затем он перейдёт в ждущий режим.

    ВНИМАНИЕ: Чтобы максимально увеличить срок жизни нагревательного элемента и максимально обезопасить микросхемы, используйте минимально возможную температуру.


    Наверх

    Как использовать нагреватель плат с паяльной станцией ASE-4313?

    Данная паяльная станция может работать с нагревателями плат, используя для этого специальный соединительный провод.

    Один конец такого кабеля подключается к шестиконтакному разъёму на задней поверхности прибора, а другой – к нагревателю плат. Более подробная информация содержится в документации на такой нагреватель.


    Наверх

    Как откалибровать температуру в паяльной станции ASE-4313?

    1. Калибровка температуры защищена паролем.

    2. Калибровку температуры нужно проводить всякий раз после замены пистолета для отпаивания, сопла или нагревательного элемента. Для проведения калибровки нужно просто ввести цифровое значение температуры в прибор.

    3. Для калибровки используйте точный термометр. Порядок действий таков:

    Для выбранного инструмента задайте определённое значение температуры (например, 300 °С). После стабилизации температуры измерьте её с помощью термометра и запишите показание. В режиме отображения состояния только одного из инструментов нажмите TOOL1, TOOL2 или TOOL3 и, не отпуская, нажмите обе кнопки TEMP▲ и TEMP▼ одновременно. Прибор перейдёт к режиму калибровки температуры того инструмента, который Вы выбрали для калибровки. На экране на 2 секунды будет показано сообщение “CAL”, а затем прибор предложит ввести температуру.

    4. После этого один из разрядов на экране начнёт мигать, задайте температуру.

    5. Нажмите кнопку VACUUM. На этом введение температуры завершено.

    6. При успешной калибровке на экране прибора отобразится сообщение “OK”, и он вернётся в обычный режим работы.


    Наверх

    Что обозначают сообщения об ошибках в паяльной станции ASE-4313?

    При возникновении проблем с различными блоками прибора на экране отображаются сообщения об ошибке.

    S - E Ошибка датчика: появляется при неисправности самого датчика или в цепи датчика. При этом питание от неисправного блока отключается.

    H - E Ошибка нагревательного элемента: появляется при неисправности самого нагревательного элемента или неисправности в его цепи. При этом питание от неисправного блока отключается.

    ERR Ошибка двигателя: появляется при неисправности нагнетателя воздуха или неисправности в его цепи.


    Наверх

    Как осуществить калибровку температуры у паяльной станции АКТАКОМ ASE-4313?

    Калибровку температуры у паяльной станции АКТАКОМ ASE-4313 нужно проводить всякий раз после замены пистолета для отпаивания, сопла или нагревательного элемента. Для проведения калибровки нужно просто ввести цифровое значение температуры в паяльную станцию.

    Для калибровки используйте точный термометр.

    Калибровка температуры защищена паролем.

    Порядок действий таков:

    1. Для выбранного инструмента задайте определённое значение температуры (например, 300 °С).
    2. После стабилизации температуры измерьте её с помощью термометра и запишите показание.
    3. В режиме отображения состояния только одного из инструментов нажмите TOOL1, TOOL2 или TOOL3 и, не отпуская, нажмите обе кнопки TEMP↑ и TEMP↓ одновременно. Паяльная станция перейдёт к режиму калибровки температуры того инструмента, который Вы выбрали для калибровки. На экране на 2 секунды будет показано сообщение “CAL”, а затем прибор предложит ввести температуру.
    4. После этого один из разрядов на экране начнёт мигать, задайте температуру.
    5. Нажмите кнопку VACUUM. На этом введение температуры завершено.
    6. При успешной калибровке на экране паяльной станции отобразится сообщение “OK”, и она вернётся в обычный режим работы.

    Наверх


    Назад в раздел
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
