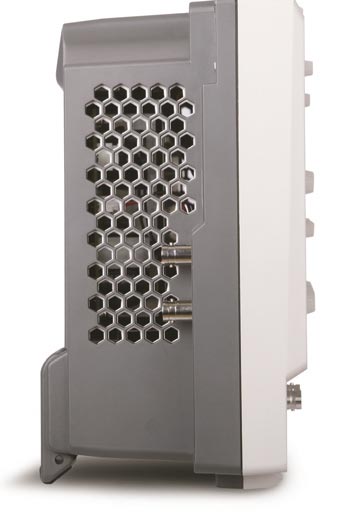

Цифровой осциллограф DS7024

1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
2. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
3. Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
4. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
5. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
6. В графу Verification code вводите код верификации, что прописан справа от данной графы.


7. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".

   Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!



   На одном USB-накопителе может быть только один файл ".lic"!
8. Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
9. Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
10. Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
11. После активации опций прибор рекомендуется перезапустить заново.

1. Выполняете пп.1-6. способа 1
2. Сохраняете полученный сгенерированный код
3. Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
4. Соединяете ПК и прибор кабелем USB
5. Находите в ПО свой прибор (например MSO7054)



6. Вызываете панель управления SCPI командами



7. В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
   Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код


8. Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
9. После активации опций прибор рекомендуется перезапустить заново


Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
    • Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
    • Используйте подходящую защиту от превышения напряжения.
    • Применяйте пробники, специфицированные только для данного типа прибора.
    • Не допускается замыкать накоротко выходные или входные разъемы прибора.
    • Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
    • Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
    • Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
    • При подключении кабелей нельзя путать входные разъемы с выходными.
    • Разрешается использование предохранителей специфицируемых только для данного продукта.
    • Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
    • Используйте только специфицированные для данного прибора батареи.
    • Замена батареи питания производится только при отключенном приборе.
    • Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

На самом деле никакой проблемы нет.

Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.

Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).

Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).

Нормальное отображение при развертке 10 мс/дел:

Искажение формы того же сигнала на развертке 10 с/дел:

На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.

Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.

Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
