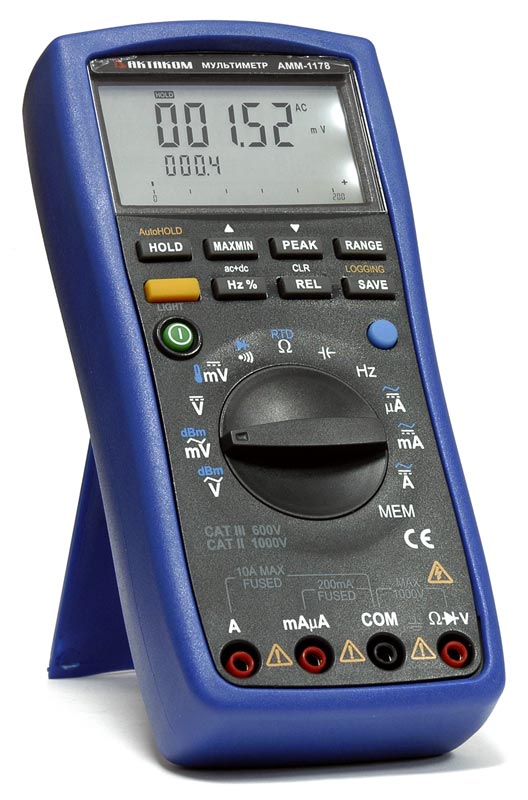

Мультиметр цифровой АММ-1178

Увеличить
Дополнительные иллюстрации Дополнительные
иллюстрации
Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: АКТАКОМ
USB (Universal Serial Bus) True RMSГрафическая шкала
Загрузить каталог Загрузить
каталог
Сравнить товар с другими в этом разделе Сравнить товар с другими
в этом разделе

Снято с производства. Замена: АММ-1219, АММ-1220, АММ-1221

Мультиметр цифровой АКТАКОМ АМ-1178 предоставляет инженерам широкий набор измерительных функций - от измерения напряжения и тока до измерения dBm и температуры (с помощью термопар и терморезисторов). У мультиметра АМ-1178 есть возможность измерения истинных среднеквадратических значений (TrueRMS), что позволяет корректно выполнять измерения сигналов искажённой и несинусоидальной формы.

Также мультиметром АМ-1178 можно проверять диоды и целостность электрической цепи.

Особенности цифрового мультиметра АКТАКОМ АМ-1178

  • TrueRMS измерения (40 Гц-1 кГц)
  • Измерение постоянного / переменного напряжения и тока
  • Измерение переменного напряжения и тока с постоянной составляющей (AC+DC)
  • Измерение сопротивления, ёмкости, частоты и коэффициента заполнения
  • Измерение температуры термпопарами К-типа и термосопротивлениями PT-100
  • Функции прозвонки цепи и тестирование диодов
  • Двухстрочный цифровой дисплей (22000/2200 отсчетов) с аналоговой шкалой (51 сегмент)
  • Скорость обновления 3 раз/с (цифровой дисплей); 24 раз/с (аналоговая шкала)
  • Функция измерения пиковых значений, захват пиков от 500 мкс
  • Измерение в дБ с выбором импеданса от 1 до 2400 Ом
  • Возможность сохранения данных в ручном режиме (1000 групп)
  • Автоматический регистратор данных (1000 групп)
  • Функция удержания и автоматического удержания текущих значений
  • Фиксация минимальных, средних и максимальных значений
  • Режим относительных измерений
  • Функция калибровки
  • Автоматический и ручной выбор диапазона
  • Подсветка дисплея с заданием времени отключения от 0 до 9999 мин
  • Автоотключение питания с заданием времени отключения от 0 до 9999 сек
  • USB интерфейс
  • Категория безопасности CAT III AC/DC 1000 В, CAT IV AC/DC 600 В
  • Питание 6 В (4 алкалиновые батареи типа AAA)
  • Габаритные размеры 205x95x42 мм (без хольстера)
  • Масса (с батареями) 500 г (без хольстера)

Технические характеристики

Измерение постоянного напряжения

Диапазон Разрешение Погрешность Примечания
200 мВ 0,01 мВ ±(0,05%×Uизм+ 10 е.м.р.) Измерительный импеданс: > 2,5 ГОм
Защита от перенапряжения: 1000 В.
2 В 0,1 мВ Измерительный импеданс: 10 MОм/<100 пФ.
Защита от перенапряжения: 1000 В
20 В 0,001 В
200 В 0,01 В
1000 В 0,1 В ±(0,1%×Uизм+ 10 е.м.р.)

Измерение переменного напряжения (СКЗ)

Диапазон Разрешение Погрешность (40~1000 Гц) Примечания
200 мВ 0,01 мВ ±(1,0%×Uизм + 40 е.м.р.) (<400 Гц)
±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц) 		Измерительный импеданс: > 2,5 ГОм
Защита от перенапряжения: 1000 В.
2 В 0,1 мВ ±(0,5%×Uизм + 40 е.м.р.) (<400 Гц)
±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц)
 Измерительный импеданс: 10 MОм/<100 пФ.
Защита от перенапряжения: 1000 В
20 В 0,001 В ±(0,5%×Uизм + 40 е.м.р.)
200 В 0,01 В
1000 В 0,1 В ±(1,0%×Uизм + 40 е.м.р.)

Измерение переменного напряжения с постоянной составляющей (СКЗ)

Диапазон Разрешение Погрешность (40~1000 Гц)
2 В 0,1 мВ ±(0,5%×Uизм + 40 е.м.р.) (<400 Гц)
±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц)
20 В 0,001 В ±(0,5%×Uизм + 40 е.м.р.)
200 В 0,01 В
1000 В 0,1 В ±(1,0%×Uизм + 40 е.м.р.)

Измерение постоянного тока

Диапазон Разрешение Погрешность Падение напряжения Примечания
200 мкA 0,01 мкA ±(0,2%×Iизм+ 20 е.м.р.) 103 мкВ/мкА Защита от перегрузки: предохранитель 0,2 A/250 В
2000 мкA 0,1 мкA ±(0,2%×Iизм+ 10 е.м.р.)
20 мA 0,001 мA 1,8 мВ/мА
200 мA 0,01 мA
2 A 0,0001 A ±(0,5%×Iизм+ 10 е.м.р.) 0,04 В/A Защита от перегрузки: предохранитель 10 A/250 В
10 A 0,001 A ±(0,5%×Iизм+ 20 е.м.р.)

Измерение переменного тока

Диапазон Разрешение Погрешность (40~1000 Гц) Падение напряжения Примечания
200 мкA 0,01 мкA ±(0,8%×Iизм+ 30 е.м.р.)
103 мкВ/мкА Защита от перегрузки: предохранитель 0,2 A/250 В
2000 мкA 0,1 мкA
20 мA 0,001 мA 1,8 мВ/мА
200 мA 0,01 мA
2 A 0,0001 A ±(1,5%×Iизм+ 20 е.м.р.) 0,04 В/A Защита от перегрузки: предохранитель 10 A/250 В
10 A 0,001 A

Измерение переменного тока с постоянной составляющей (СКЗ)

Диапазон Разрешение Погрешность (40~1000 Гц) Падение напряжения Примечания
200 мкA 0,01 мкA ±(0,8%×Iизм+ 30 е.м.р.)
103 мкВ/мкА Защита от перегрузки: предохранитель 0,2 A/250 В
2000 мкA 0,1 мкA
20 мA 0,001 мA 1,8 мВ/мА
200 мA 0,01 мA
2 A 0,0001 A ±(1,5%×Iизм+ 20 е.м.р.) 0,04 В/A Защита от перегрузки: предохранитель 10 A/250 В
10 A 0,001 A

Измерение сопротивления

Диапазон Разрешение Погрешность Ток короткого замыкания Примечания
200 Ом 0,01 Ом ±(0,2%×Rизм+ 10 е.м.р.) 0,8 мА Напряжение разомкнутой цепи: 2,4 В
Сопротивление выводов не включено в погрешность Защита от перенапряжения: 1000 В
2 кОм 0,0001 кОм ±(0,2%×Rизм+ 5 е.м.р.) 0,2 мА
20 кОм 0,001 кОм 20 мкА
200 кОм 0,01 кОм ±(0,5%×Rизм+ 5 е.м.р.) 2 мкА
2 МОм 0,0001 МОм ±(0,6%×Rизм+ 5 е.м.р.) 0,2 мкА
20 МОм 0,001 МОм ±(1,0%×Rизм+ 40 е.м.р.) <0,1 мкА
60 МОм 0,01 МОм ±(5,0%×Rизм+ 20 е.м.р.) <0,1 мкА

Измерение емкости

Диапазон Разрешение Погрешность Примечания
10 нФ 0,01 нФ ±(5,0%×Cизм + 50 е.м.р.) Для уменьшения погрешности измерения низких ёмкостей необходимо использовать режим относительных измерений.
100 нФ 0,1 нФ ±(5,0%×Cизм + 5 е.м.р.)
1000 нФ 1 нФ
10 мкФ 0,01 мкФ
100 мкФ 0,1 мкФ
1000 мкФ 1 мкФ ±(5,0%×Cизм + 50 е.м.р.)
10 мФ 0,01 мФ
100 мФ 0,1 мФ

Измерение частоты

Диапазон Разрешение Погрешность Примечания
10 Гц 0,001 Гц ±(2,0%×fизм + 4 е.м.р.) При частоте ниже 3 Гц на экране отображается 0.00).
100 Гц 0,01 Гц
1000 Гц 0,1 Гц
10 кГц 0,001 кГц
100 кГц 0,01 кГц
1000 кГц 0,1 кГц
10 МГц 0,001 МГц

Измерение коэффициента заполнения

Диапазон Разрешение Погрешность Примечания
10%~90% 0,1% 1,0%×Dизм

Измерение температуры с помощью термопары К-типа

Диапазон Разрешение Погрешность Примечания
-200…1372 °С 0.1°C ±(0,5%×Tизм+3 е.м.р.) С использованием температурной шкалы ITS-90, погрешность не включает ошибку
компенсации внутренней температуры, вызванную самим датчиком. Диапазон компенсации температуры датчика: + 2°С.
- 328,0°F～2501,.6°F 0.1°F

Измерение температуры с помощью терморезистора (RTD) типа PT100

Диапазон Разрешение Погрешность Примечания
-200…800 °С 0.1°C ±(0,5%×Tизм+3 е.м.р.) С использованием температурной шкалы Pt100-385.
Ток зонда 1 мА.
Сопротивление подключенного проводника не учтено.
- 328,0°F～1472,0°F 0.1°F

Проверка диодов

Диапазон Разрешение Погрешность Ток замкнутой цепи Напряжение разомкнутой цепи
2 В 0,0001 В ±(0,01×Uизм + 10 е.м.р.) Менее 0,2 мА
(типичное значение) 		От 0,5 В до 0,8 В

Проверка целостности цепи

Диапазон Разрешение Погрешность Напряжение разомкнутой цепи
600 Ом 0,1 Ом Звуковой сигнал
<30 Ом 		< 1,0 В

Таблицы погрешностей

Постоянное напряжение

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
200 мВ 0.01 мВ ±(0.05%+10 е.м.р.) ±0.199995 мВ мВ
2 В 0.1 мВ ±(0.05%+10 е.м.р.) ±0.00199995 В В
20 В 0.001 В ±(0.05%+10 е.м.р.) ±0.0199995 В В
200 В 0.01 В ±(0.05%+10 е.м.р.) ±0.199995 В В
1000 В 0.1 В ±(0.1%+10 е.м.р.) ±1.9999 В В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
200 мВ 0.01 мВ ±(0.05%+10 е.м.р.) ±0.199995 мВ 19.89 мВ 20 мВ (10% диапазона) 20.11 мВ
99.85 мВ 100 мВ (50% диапазона) 100.15 мВ
179.81 мВ 180 мВ (90% диапазона) 180.19 мВ
2 В 0.1 мВ ±(0.05%+10 е.м.р.) ±0.00199995 В 0.1989 В 0.2 В (10% диапазона) 0.2011 В
0.9985 В 1 В (50% диапазона) 1.0015 В
1.7981 В 1.8 В (90% диапазона) 1.8019 В
20 В 0.001 В ±(0.05%+10 е.м.р.) ±0.0199995 В 1.989 В 2 В (10% диапазона) 2.011 В
9.985 В 10 В (50% диапазона) 10.015 В
17.981 В 18 В (90% диапазона) 18.019 В
200 В 0.01 В ±(0.05%+10 е.м.р.) ±0.199995 В 19.89 В 20 В (10% диапазона) 20.11 В
99.85 В 100 В (50% диапазона) 100.15 В
179.81 В 180 В (90% диапазона) 180.19 В
1000 В 0.1 В ±(0.1%+10 е.м.р.) ±1.9999 В 98.9 В 100 В (10% диапазона) 101.1 В
498.5 В 500 В (50% диапазона) 501.5 В
898.1 В 900 В (90% диапазона) 901.9 В

Переменное напряжение

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
200 мВ 0.01 мВ ±(1%+40 е.м.р.) ±2.3999 мВ мВ
2 В 0.1 мВ ±(0.5%+40 е.м.р.) ±0.0139995 В В
20 В 0.001 В ±(0.5%+40 е.м.р.) ±0.139995 В В
200 В 0.01 В ±(0.5%+40 е.м.р.) ±1.39995 В В
1000 В 0.1 В ±(1%+40 е.м.р.) ±13.999 В В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
200 мВ 0.01 мВ ±(1%+40 е.м.р.) ±2.3999 мВ 19.4 мВ 20 мВ (10% диапазона) 20.6 мВ
98.6 мВ 100 мВ (50% диапазона) 101.4 мВ
177.8 мВ 180 мВ (90% диапазона) 182.2 мВ
2 В 0.1 мВ ±(0.5%+40 е.м.р.) ±0.0139995 В 0.195 В 0.2 В (10% диапазона) 0.205 В
0.991 В 1 В (50% диапазона) 1.009 В
1.787 В 1.8 В (90% диапазона) 1.813 В
20 В 0.001 В ±(0.5%+40 е.м.р.) ±0.139995 В 1.95 В 2 В (10% диапазона) 2.05 В
9.91 В 10 В (50% диапазона) 10.09 В
17.87 В 18 В (90% диапазона) 18.13 В
200 В 0.01 В ±(0.5%+40 е.м.р.) ±1.39995 В 19.5 В 20 В (10% диапазона) 20.5 В
99.1 В 100 В (50% диапазона) 100.9 В
178.7 В 180 В (90% диапазона) 181.3 В
1000 В 0.1 В ±(1%+40 е.м.р.) ±13.999 В 95 В 100 В (10% диапазона) 105 В
491 В 500 В (50% диапазона) 509 В
887 В 900 В (90% диапазона) 913 В

Постоянный ток

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
200 мкА 0.01 мкА ±(0.2%+20 е.м.р.) ±0.59998 мкА мкА
2000 мкА 0.1 мкА ±(0.2%+10 е.м.р.) ±4.9998 мкА мкА
20 мА 0.001 мА ±(0.2%+10 е.м.р.) ±0.049998 мА мА
200 мА 0.01 мА ±(0.2%+10 е.м.р.) ±0.49998 мА мА
2 А 0.0001 А ±(0.5%+10 е.м.р.) ±0.0109995 А А
10 А 0.001 А ±(0.5%+20 е.м.р.) ±0.069995 А А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
200 мкА 0.01 мкА ±(0.2%+20 е.м.р.) ±0.59998 мкА 19.76 мкА 20 мкА (10% диапазона) 20.24 мкА
99.6 мкА 100 мкА (50% диапазона) 100.4 мкА
179.44 мкА 180 мкА (90% диапазона) 180.56 мкА
2000 мкА 0.1 мкА ±(0.2%+10 е.м.р.) ±4.9998 мкА 198.6 мкА 200 мкА (10% диапазона) 201.4 мкА
997 мкА 1000 мкА (50% диапазона) 1003 мкА
1795.4 мкА 1800 мкА (90% диапазона) 1804.6 мкА
20 мА 0.001 мА ±(0.2%+10 е.м.р.) ±0.049998 мА 1.986 мА 2 мА (10% диапазона) 2.014 мА
9.97 мА 10 мА (50% диапазона) 10.03 мА
17.954 мА 18 мА (90% диапазона) 18.046 мА
200 мА 0.01 мА ±(0.2%+10 е.м.р.) ±0.49998 мА 19.86 мА 20 мА (10% диапазона) 20.14 мА
99.7 мА 100 мА (50% диапазона) 100.3 мА
179.54 мА 180 мА (90% диапазона) 180.46 мА
2 А 0.0001 А ±(0.5%+10 е.м.р.) ±0.0109995 А 0.198 А 0.2 А (10% диапазона) 0.202 А
0.994 А 1 А (50% диапазона) 1.006 А
1.79 А 1.8 А (90% диапазона) 1.81 А
10 А 0.001 А ±(0.5%+20 е.м.р.) ±0.069995 А 0.975 А 1 А (10% диапазона) 1.025 А
4.955 А 5 А (50% диапазона) 5.045 А
8.935 А 9 А (90% диапазона) 9.065 А

Переменный ток

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
200 мкА 0.01 мкА ±(0.8%+30 е.м.р.) ±1.89992 мкА мкА
2000 мкА 0.1 мкА ±(0.8%+30 е.м.р.) ±18.9992 мкА мкА
20 мА 0.001 мА ±(0.8%+30 е.м.р.) ±0.189992 мА мА
200 мА 0.01 мА ±(0.8%+30 е.м.р.) ±1.89992 мА мА
2 А 0.0001 А ±(1.5%+20 е.м.р.) ±0.0319985 А А
10 А 0.001 А ±(1.5%+20 е.м.р.) ±0.169985 А А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
200 мкА 0.01 мкА ±(0.8%+30 е.м.р.) ±1.89992 мкА 19.54 мкА 20 мкА (10% диапазона) 20.46 мкА
98.9 мкА 100 мкА (50% диапазона) 101.1 мкА
178.26 мкА 180 мкА (90% диапазона) 181.74 мкА
2000 мкА 0.1 мкА ±(0.8%+30 е.м.р.) ±18.9992 мкА 195.4 мкА 200 мкА (10% диапазона) 204.6 мкА
989 мкА 1000 мкА (50% диапазона) 1011 мкА
1782.6 мкА 1800 мкА (90% диапазона) 1817.4 мкА
20 мА 0.001 мА ±(0.8%+30 е.м.р.) ±0.189992 мА 1.954 мА 2 мА (10% диапазона) 2.046 мА
9.89 мА 10 мА (50% диапазона) 10.11 мА
17.826 мА 18 мА (90% диапазона) 18.174 мА
200 мА 0.01 мА ±(0.8%+30 е.м.р.) ±1.89992 мА 19.54 мА 20 мА (10% диапазона) 20.46 мА
98.9 мА 100 мА (50% диапазона) 101.1 мА
178.26 мА 180 мА (90% диапазона) 181.74 мА
2 А 0.0001 А ±(1.5%+20 е.м.р.) ±0.0319985 А 0.195 А 0.2 А (10% диапазона) 0.205 А
0.983 А 1 А (50% диапазона) 1.017 А
1.771 А 1.8 А (90% диапазона) 1.829 А
10 А 0.001 А ±(1.5%+20 е.м.р.) ±0.169985 А 0.965 А 1 А (10% диапазона) 1.035 А
4.905 А 5 А (50% диапазона) 5.095 А
8.845 А 9 А (90% диапазона) 9.155 А

Частота

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
10 Гц 0.001 Гц ±(2%+4 е.м.р.) ±0.20398 Гц Гц
100 Гц 0.01 Гц ±(2%+4 е.м.р.) ±2.0398 Гц Гц
1000 Гц 0.1 Гц ±(2%+4 е.м.р.) ±20.398 Гц Гц
10 кГц 0.001 кГц ±(2%+4 е.м.р.) ±0.20398 кГц кГц
100 кГц 0.01 кГц ±(2%+4 е.м.р.) ±2.0398 кГц кГц
1000 кГц 0.1 кГц ±(2%+4 е.м.р.) ±20.398 кГц кГц
10 МГц 0.001 МГц ±(2%+4 е.м.р.) ±0.20398 МГц МГц

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
10 Гц 0.001 Гц ±(2%+4 е.м.р.) ±0.20398 Гц 0.976 Гц 1 Гц (10% диапазона) 1.024 Гц
4.896 Гц 5 Гц (50% диапазона) 5.104 Гц
8.816 Гц 9 Гц (90% диапазона) 9.184 Гц
100 Гц 0.01 Гц ±(2%+4 е.м.р.) ±2.0398 Гц 9.76 Гц 10 Гц (10% диапазона) 10.24 Гц
48.96 Гц 50 Гц (50% диапазона) 51.04 Гц
88.16 Гц 90 Гц (90% диапазона) 91.84 Гц
1000 Гц 0.1 Гц ±(2%+4 е.м.р.) ±20.398 Гц 97.6 Гц 100 Гц (10% диапазона) 102.4 Гц
489.6 Гц 500 Гц (50% диапазона) 510.4 Гц
881.6 Гц 900 Гц (90% диапазона) 918.4 Гц
10 кГц 0.001 кГц ±(2%+4 е.м.р.) ±0.20398 кГц 0.976 кГц 1 кГц (10% диапазона) 1.024 кГц
4.896 кГц 5 кГц (50% диапазона) 5.104 кГц
8.816 кГц 9 кГц (90% диапазона) 9.184 кГц
100 кГц 0.01 кГц ±(2%+4 е.м.р.) ±2.0398 кГц 9.76 кГц 10 кГц (10% диапазона) 10.24 кГц
48.96 кГц 50 кГц (50% диапазона) 51.04 кГц
88.16 кГц 90 кГц (90% диапазона) 91.84 кГц
1000 кГц 0.1 кГц ±(2%+4 е.м.р.) ±20.398 кГц 97.6 кГц 100 кГц (10% диапазона) 102.4 кГц
489.6 кГц 500 кГц (50% диапазона) 510.4 кГц
881.6 кГц 900 кГц (90% диапазона) 918.4 кГц
10 МГц 0.001 МГц ±(2%+4 е.м.р.) ±0.20398 МГц 0.976 МГц 1 МГц (10% диапазона) 1.024 МГц
4.896 МГц 5 МГц (50% диапазона) 5.104 МГц
8.816 МГц 9 МГц (90% диапазона) 9.184 МГц

Сопротивление

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
200 Ом 0.01 Ом ±(0.2%+10 е.м.р.) ±0.49998 Ом Ом
2 кОм 0.0001 кОм ±(0.2%+5 е.м.р.) ±0.0044998 кОм кОм
20 кОм 0.001 кОм ±(0.2%+5 е.м.р.) ±0.044998 кОм кОм
200 кОм 0.01 кОм ±(0.5%+5 е.м.р.) ±1.04995 кОм кОм
2 МОм 0.0001 МОм ±(0.6%+5 е.м.р.) ±0.0124994 МОм МОм
20 МОм 0.001 МОм ±(1%+40 е.м.р.) ±0.23999 МОм МОм
60 МОм 0.01 МОм ±(5%+20 е.м.р.) ±3.1995 МОм МОм

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
200 Ом 0.01 Ом ±(0.2%+10 е.м.р.) ±0.49998 Ом 19.86 Ом 20 Ом (10% диапазона) 20.14 Ом
99.7 Ом 100 Ом (50% диапазона) 100.3 Ом
179.54 Ом 180 Ом (90% диапазона) 180.46 Ом
2 кОм 0.0001 кОм ±(0.2%+5 е.м.р.) ±0.0044998 кОм 0.1991 кОм 0.2 кОм (10% диапазона) 0.2009 кОм
0.9975 кОм 1 кОм (50% диапазона) 1.0025 кОм
1.7959 кОм 1.8 кОм (90% диапазона) 1.8041 кОм
20 кОм 0.001 кОм ±(0.2%+5 е.м.р.) ±0.044998 кОм 1.991 кОм 2 кОм (10% диапазона) 2.009 кОм
9.975 кОм 10 кОм (50% диапазона) 10.025 кОм
17.959 кОм 18 кОм (90% диапазона) 18.041 кОм
200 кОм 0.01 кОм ±(0.5%+5 е.м.р.) ±1.04995 кОм 19.85 кОм 20 кОм (10% диапазона) 20.15 кОм
99.45 кОм 100 кОм (50% диапазона) 100.55 кОм
179.05 кОм 180 кОм (90% диапазона) 180.95 кОм
2 МОм 0.0001 МОм ±(0.6%+5 е.м.р.) ±0.0124994 МОм 0.1983 МОм 0.2 МОм (10% диапазона) 0.2017 МОм
0.9935 МОм 1 МОм (50% диапазона) 1.0065 МОм
1.7887 МОм 1.8 МОм (90% диапазона) 1.8113 МОм
20 МОм 0.001 МОм ±(1%+40 е.м.р.) ±0.23999 МОм 1.94 МОм 2 МОм (10% диапазона) 2.06 МОм
9.86 МОм 10 МОм (50% диапазона) 10.14 МОм
17.78 МОм 18 МОм (90% диапазона) 18.22 МОм
60 МОм 0.01 МОм ±(5%+20 е.м.р.) ±3.1995 МОм 5.5 МОм 6 МОм (10% диапазона) 6.5 МОм
28.3 МОм 30 МОм (50% диапазона) 31.7 МОм
51.1 МОм 54 МОм (90% диапазона) 56.9 МОм

Ёмкость

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
10 нФ 0.01 нФ ±(5%+50 е.м.р.) ±0.9995 нФ нФ
100 нФ 0.1 нФ ±(5%+5 е.м.р.) ±5.495 нФ нФ
1000 нФ 1 нФ ±(5%+5 е.м.р.) ±54.95 нФ нФ
10 мкФ 0.01 мкФ ±(5%+5 е.м.р.) ±0.5495 мкФ мкФ
100 мкФ 0.1 мкФ ±(5%+5 е.м.р.) ±5.495 мкФ мкФ
1000 мкФ 1 мкФ ±(5%+50 е.м.р.) ±99.95 мкФ мкФ
10 мФ 0.01 мФ ±(5%+50 е.м.р.) ±0.9995 мФ мФ
100 мФ 0.1 мФ ±(5%+50 е.м.р.) ±9.995 мФ мФ

Показать/скрыть таблицу с указанием калибруемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьКалибруемая точкаЗначение+погрешность
10 нФ 0.01 нФ ±(5%+50 е.м.р.) ±0.9995 нФ 0.45 нФ 1 нФ (10% диапазона) 1.55 нФ
4.25 нФ 5 нФ (50% диапазона) 5.75 нФ
8.05 нФ 9 нФ (90% диапазона) 9.95 нФ
100 нФ 0.1 нФ ±(5%+5 е.м.р.) ±5.495 нФ 9 нФ 10 нФ (10% диапазона) 11 нФ
47 нФ 50 нФ (50% диапазона) 53 нФ
85 нФ 90 нФ (90% диапазона) 95 нФ
1000 нФ 1 нФ ±(5%+5 е.м.р.) ±54.95 нФ 90 нФ 100 нФ (10% диапазона) 110 нФ
470 нФ 500 нФ (50% диапазона) 530 нФ
850 нФ 900 нФ (90% диапазона) 950 нФ
10 мкФ 0.01 мкФ ±(5%+5 е.м.р.) ±0.5495 мкФ 0.9 мкФ 1 мкФ (10% диапазона) 1.1 мкФ
4.7 мкФ 5 мкФ (50% диапазона) 5.3 мкФ
8.5 мкФ 9 мкФ (90% диапазона) 9.5 мкФ
100 мкФ 0.1 мкФ ±(5%+5 е.м.р.) ±5.495 мкФ 9 мкФ 10 мкФ (10% диапазона) 11 мкФ
47 мкФ 50 мкФ (50% диапазона) 53 мкФ
85 мкФ 90 мкФ (90% диапазона) 95 мкФ
1000 мкФ 1 мкФ ±(5%+50 е.м.р.) ±99.95 мкФ 45 мкФ 100 мкФ (10% диапазона) 155 мкФ
425 мкФ 500 мкФ (50% диапазона) 575 мкФ
805 мкФ 900 мкФ (90% диапазона) 995 мкФ
10 мФ 0.01 мФ ±(5%+50 е.м.р.) ±0.9995 мФ 0.45 мФ 1 мФ (10% диапазона) 1.55 мФ
4.25 мФ 5 мФ (50% диапазона) 5.75 мФ
8.05 мФ 9 мФ (90% диапазона) 9.95 мФ
100 мФ 0.1 мФ ±(5%+50 е.м.р.) ±9.995 мФ 4.5 мФ 10 мФ (10% диапазона) 15.5 мФ
42.5 мФ 50 мФ (50% диапазона) 57.5 мФ
80.5 мФ 90 мФ (90% диапазона) 99.5 мФ

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Мультиметр
  • Измерительные щупы (красн., черн.) - 2 шт.
  • Кабель USB-интерфейса (мини-USB / USB)
  • Батарея 1,5 В (типа ААА) - 4 шт.
  • Эксплуатационный документ

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

Мультиметр цифровой АММ-1178 - вид спереди
Мультиметр цифровой АММ-1178 - вид спереди
Увеличить
Мультиметр цифровой АММ-1178 - вид сбоку
Мультиметр цифровой АММ-1178 - вид сбоку
Увеличить
Мультиметр цифровой АММ-1178 - вид сверху
Мультиметр цифровой АММ-1178 - вид сверху
Увеличить
Мультиметр цифровой АММ-1178 - Защитный хольстер
Мультиметр цифровой АММ-1178 - Защитный хольстер
Увеличить
Мультиметр цифровой АММ-1178 - аксессуары
Мультиметр цифровой АММ-1178 - аксессуары
Увеличить

Статьи, публикации

  • Больше товаров — хороших и разных!
    В данной статье, на примере трех современных мультиметров Актаком, рассказывается о приборах бюджетного и среднего ценового диапазона. Возможность выбора среди приборов, принадлежащих к одному классу, но оснащенных различными дополнительными функциями, позволяет подобрать именно ту модель, которая поможет быстро и эффективно решить возникшие проблемы и задачи.

Вопросы и ответы

  • Какие условия эксплуатации предусмотрены для данного мультиметра?

    • Какие условия эксплуатации предусмотрены для данного мультиметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх


    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    © ЭЛИКС, 1998-2024 | Как сделать заказ | Политика конфиденциальности
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
