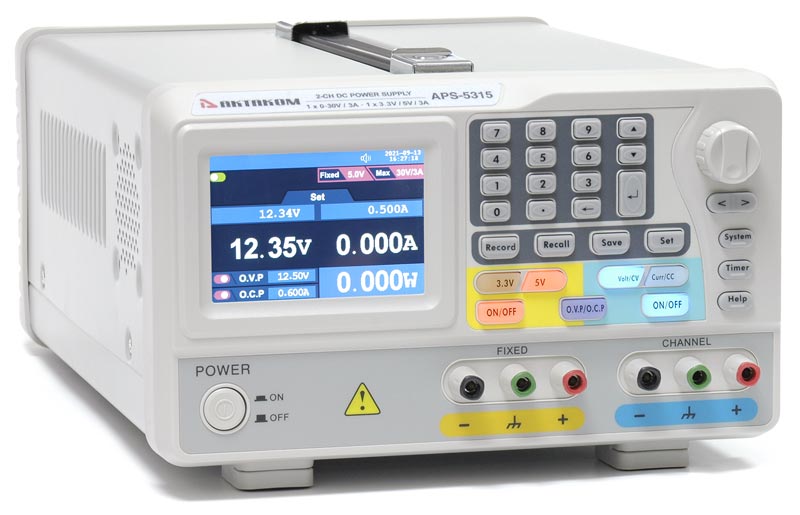

Источник питания APS-5315

Снято с производства. Замена: APS-5613, APS-5615

Источник питания АКТАКОМ APS-5315 предназначен для питания радиотехнических устройств стабилизированным напряжением или током и является незаменимым инструментом при исследовании реакции электронных устройств на изменения питающего напряжения. Программирование источника питания APS-5315 может осуществляться как с передней панели, так и через интерфейсы RS-232, LAN и USB. Прибор имеет функцию регистрации напряжения и тока на выходе и возможность отображения записанных выходных параметров в графическом виде. Благодаря низкому уровню шумов и пульсаций, возможности программировать режимы работы, а также доступной цене, лабораторный источник питания APS-5315 является оптимальным выбором для наладки и ремонта электронных устройств и лабораторных исследований.

Особенности источника питания АКТАКОМ APS-5315

• 1 регулируемый и 1 фиксированный канал
• Максимальная мощность 105 Вт
• Возможность отключения нагрузки
• Режимы стабилизации напряжения и стабилизации тока
• Защита по току, по напряжению
• Интеллектуальная система охлаждения
• Программирование работы по списку (тайминг) 100 групп
• Функция регистратора данных с записью выходных параметров (напряжение, ток)

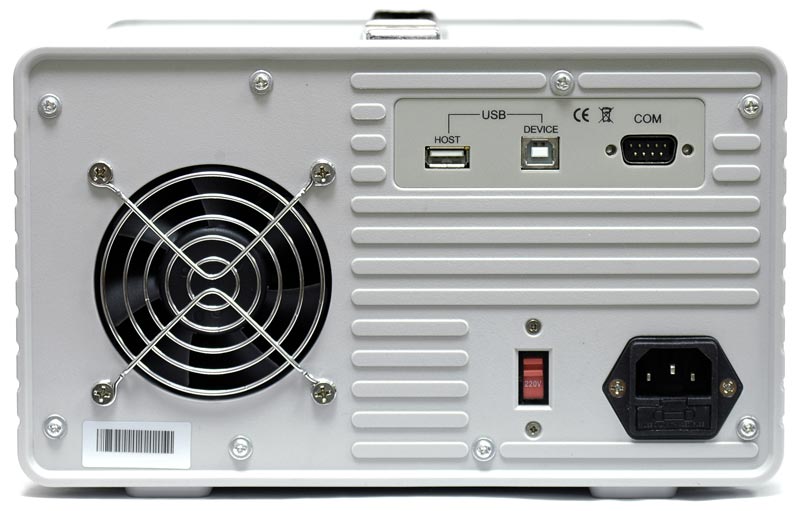

• Интерфейсы USB-host, USB-device, RS-232
• Поддержка SCPI команд, программирования в LabView

Технические характеристики

Параметры		Канал 1	Канал 2
Выходные параметры	Напряжение	0...30 В	3,3 В / 5 В
	Ток	0...3 A	3 A
Нестабильность по сети	Напряжение	≤0,01% + 3 мВ	3 мВ
	Ток	≤0,1% + 3 мА	Не нормир.
Нестабильность по нагрузке	Напряжение	≤0,01% + 3 мВ	≤0,1% + 3 мВ
	Ток	≤0,2% + 3 мА	Не нормир.
Пульсации и шум (20 Гц...20 МГц)	Напряжение	≤2 мВп-п ≤300 мкВскз
	Ток	≤3 мАскз	Не нормир.
Разрешение установки	Напряжение	1 мВ	-
	Ток	1 мА	-
Погрешность установки (25 °C ±5 °C)	Напряжение	≤0,05% + 3 мВ	-
	Ток	≤0,1% + 3 мА	-
Разрешение считывания	Напряжение	1 мВ (<10 В), 10 мВ (≥10 В)	-
	Ток	1 мА	-
Погрешность считывания (25 °C ±5 °C)	Напряжение	≤0,05% + 3 мВ	-
	Ток	≤0,1% + 3 мА	-

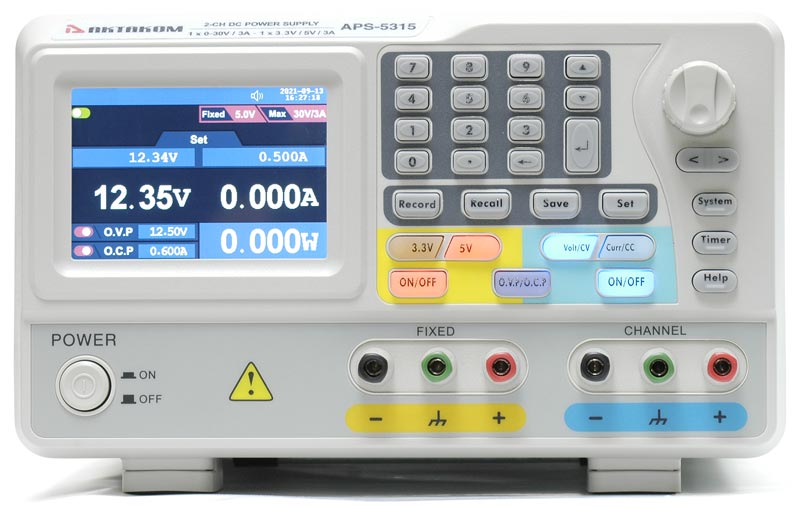

• Дисплей: ЖК, цветной, 3,9"
• Разрешение дисплея: 480×320 пикселей
• Дисплей цвета: 65536 цветов, TFT матрица
• Рабочая температура 0...40 °C
• Питание от сети переменного тока 220 В ± 10%; 50/60 Гц
• Габаритные размеры: 250x158x358 мм
• Масса: 7 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

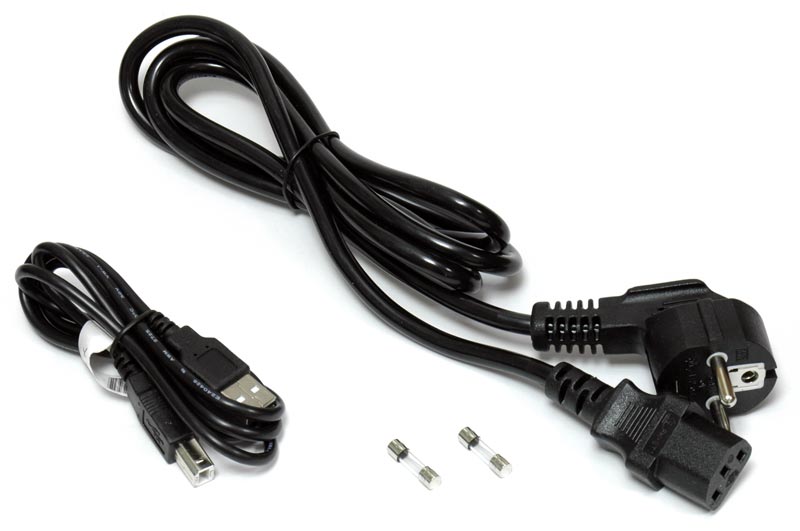

Стандартная комплектация

• Источник питания
• Кабель питания
• Кабель USB
• Предохранитель
• Эксплуатационный документ

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

Вопросы и ответы

Какие условия эксплуатации предусмотрены для данного источника питания?

Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?

Какие условия эксплуатации предусмотрены для данного источника питания?

Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 25 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение. Не допускается подключение прибора к цепям: с индуктивной нагрузкой; обратной полярности, относительно маркировки гнёзд прибора; пульсирующего или переменного напряжения; имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?

Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
