Электронная нагрузка AEL-8600

Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: АКТАКОМ
USB (Universal Serial Bus) RS-232

Снято с производства.

Программируемая электронная нагрузка АКТАКОМ AEL-8600 предназначена для имитации различных режимов работы нагрузки при исследовании источников питания радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 240 А, поглощаемая мощность до 6000 Вт. Электронная нагрузка AEL-8600 может работать в различных режимах (стабилизация тока, напряжения, мощности или сопротивления). Высокая функциональность в сочетании с возможностью дистанционного управления от персонального компьютера делают электронную нагрузку АКТАКОМ AEL-8600 высокоэффективным средством испытания источников электропитания.

Особенности электронной нагрузки АКТАКОМ AEL-8600

  • ВФД-дисплей
  • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Функция "мягкого" запуска
  • Тестирование батарей
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
  • Поддержка внешнего запуска
  • Компенсация падения напряжения
  • Автоматическое тестирование
  • Работа по спискам
  • Управление по USB/RS-232

Технические характеристики

Входные параметры Мощность 6000 Вт
Ток 0...240 A
Напряжение 0...150 В
CC режим Диапазон 0...24 A 0...240 A
Разрешение 1 мA 10 мA
Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.05%диап.
CV режим Диапазон 0.1...19.999 В 0.1...150 В
Разрешение 1 мВ 10 мВ
Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.02%диап.
CR режим Диапазон 0.3...10 кОм 0.3...5 кОм
Разрешение 16 бит 16 бит
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
CW режим Диапазон 0...3600 Вт 0...6000 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Измерение
напряжения
Напряжение 0...19.999 В 0...150 В
Разрешение 1 мВ 10 мВ
Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.03%диап.
Измерение
тока
Ток 0...24 A 0..240 A
Разрешение 0.1 мА 1 мA
Точность 0.03%уст.знач.+0.08%диап. 0.1%уст.знач.+0.08%диап.
Измерение
мощности
Мощность 100 Вт 6000 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Тестирование батарей

Напряжение батареи: 0.5...120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА

Динамическое тестирование

Работа по спискам: переключение: 0...25 кГц; 5 A/мкс; T1&T2: 60 мкс-999 с; точность:±(15% смещение+10% диап.)

"Мягкий" запуск
Время

1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
Точность: ±(15% смещение+10% диап.)

Короткое замыкание Ток (CC) = 26.4 A = 264 A
Напряжение (CV) 0 В
Сопротивление (CR) = 7 мОм
Размеры Ш*В*Д (мм) 575x465x355
Масса кг не более 70

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Электронная нагрузка
  • Кабель питания
  • Руководство по эксплуатации

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

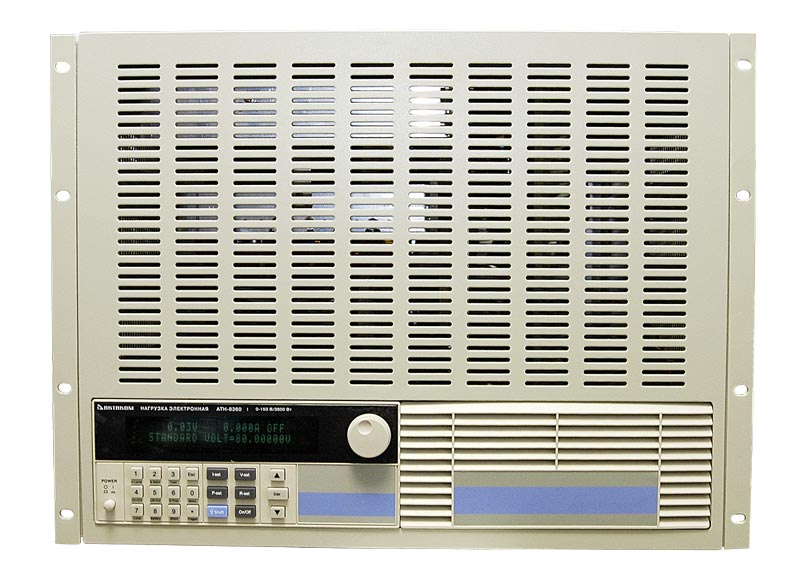

Электронная нагрузка AEL-8600 - Вид спереди
Электронная нагрузка AEL-8600 - Вид спереди
Увеличить

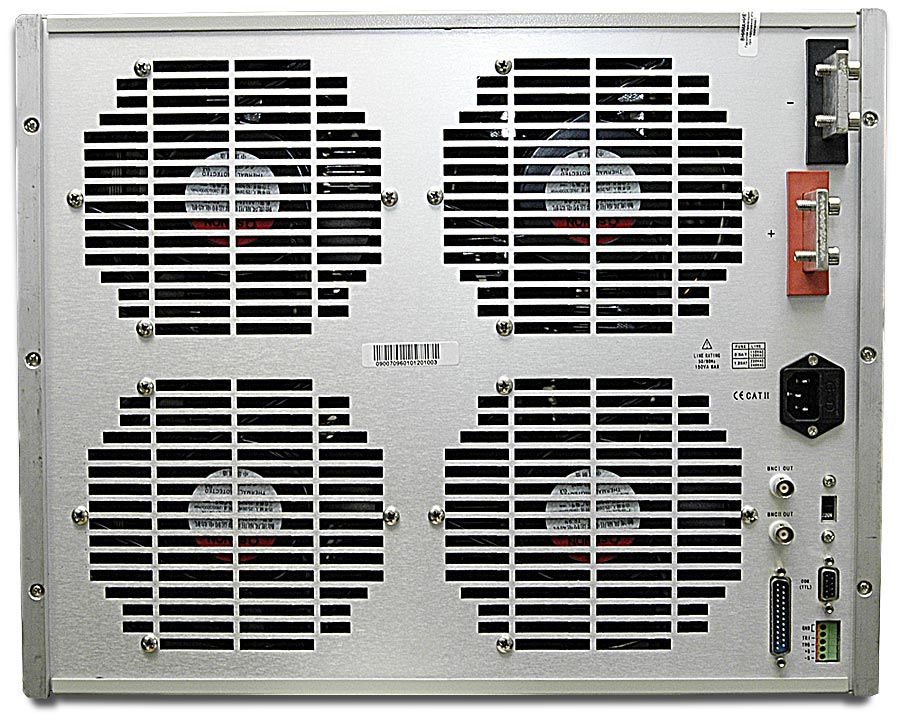

Электронная нагрузка AEL-8600 - Вид сзади
Электронная нагрузка AEL-8600 - Вид сзади
Увеличить

Вопросы и ответы

  • Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?
  • Допускаются ли кратковременные (до 0,5-1,0 сек) перегрузки по току свыше указанных значений максимальных входных токов в электронных нагрузках Актаком?
  • Имеется ли в электронных нагрузках Актаком при работе в режиме тестирования батарей таймер времени разряда и защита от глубокого разряда АКБ ?
  • Какая скорость нарастания для разных параметров у электронных нагрузок Актаком?
  • Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

  • Возможно ли параллельное соединение электронных нагрузок для увеличения значения рабочего тока?

    Да, такое подключение возможно. Но, естественно, что в таком соединении должны использоваться одинаковые модели (т.е. модели с одним и тем же индексом).
    Наверх

    Допускаются ли кратковременные (до 0,5-1,0 сек) перегрузки по току свыше указанных значений максимальных входных токов в электронных нагрузках Актаком?

    Нет, не допускаются!
    Если происходит перегрузка по току, то защита включается в течение нескольких миллисекунд. Время воздействия не может быть более долгим, иначе прибор сломается и будет снят с гарантийного обслуживания.
    Наверх

    Имеется ли в электронных нагрузках Актаком при работе в режиме тестирования батарей таймер времени разряда и защита от глубокого разряда АКБ ?

    Да, в программируемых прецизионных электронных нагрузках Актаком такая возможность есть.

    Но для этого необходимо использовать программное обеспечение  AELP Aktakom ElectronicLoadPro
    В данном ПО реализована возможность задания как времени разряда, так и минимального напряжения на батареи.

    AELPro_battery_test
    Наверх

    Какая скорость нарастания для разных параметров у электронных нагрузок Актаком?

    По току скорость нарастания от 0 до максимального значения составляет от 50 до 200 мкс.
    По напряжению и мощности данный параметр не нормируется в принципе, но ориентировочно его значение составляет около 1 - 2 мс.
    Наверх

    Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Атмосферное давление от 495 до 795 мм рт. ст.
    3. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    4. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Не допускается замыкать накоротко выходные или входные разъёмы прибора.
      • Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации.
      • Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации.
      • Не допускается подача внешнего сигнала с неправильной полярностью.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Используйте только специфицированные соединительные провода, предназначенные для данного изделия.
      При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода.
      Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх
