Генератор сигналов высокочастотный DSG3065B-IQ

Увеличить

Дополнительные
иллюстрации

Розничная цена (с НДС):
2 328 180,00 руб.

На заказ
Узнать срок
поставки

Купить
Подарок

Поверка DSG3065B-IQ: 17 000,00 руб.

Срок поверки: 20 рабочих дней
Заказать поверку/калибровку

Торговая марка:

Госреестр:
92194-24

Полное
описание

Загрузить
каталог

Сравнить товар с другими
в этом разделе

Генератор сигналов высокочастотный Rigol DSG3065B-IQ позволяет формировать сигналы в диапазоне частот до 6,5 ГГц с высокой стабильностью и низким фазовым шумом. Rigol DSG3065B-IQ объединяет в себе функции СВЧ генератора, модулятора и генератора импульсов. Благодаря широкому набору интерфейсов для дистанционного управления и передачи данных, включая USB и LAN (LXI), а также возможности управления прибором с помощью команд SCPI, DSG3065B-IQ может быть интегрирован практически в любую измерительную систему как в лаборатории, так и на производстве. Этот прибор имеет входы и выходы I/Q модуляции, что позволяет использовать его в качестве векторного генератора.

Технические характеристики

Характеристика		Значение
ЧАСТОТА
Частотные характеристики
Диапазон частот		9 кГц...6,5 ГГц (IQ: 50 МГц...6,5 ГГц)
Разрешение		0,01 Гц
Скорость переключения		<10 мс (типичное)
Частотные диапазоны
Частотные диапазоны	Значение частоты	N
1 2 3 4 5 6	f ≤ 227.5 МГц 227.5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц< f ≤ 3600 МГц 3600 МГц< f ≤ 6500 МГц	0,25 0,125 0,25 0,5 1 2
Внутренний источник опорной частоты
Частота опорного генератора		10 МГц
Погрешность после калибровки		<0,1 ppm <10 ppb (с опцией OCXO-B08)
Температурная стабильность (0°С...50°С)		<1,0 ppm <5 ppb (с опцией OCXO-B08)
Старение		<1 ppm / год <30 ppb / год (с опцией OCXO-B08)
Выход внутреннего опорного генератора	Частота	10 МГц
	Уровень	+5 дБ...10 дБ (типичное)
	Выходной импеданс	50 Ом (номинальное)
	Вход для внешнего опорного генератора	Частота	10 МГц
Уровень		0 дБ ...+10 дБ (типичное)
Входной импеданс		50 Ом (номинальное)
Максимальная девиация		±5 ppm
Максимальная девиация		±5 ppm
Свипирование по частоте
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)	2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм	< -30 дБн


Субгармонические искажения (CW режим)	3,6 ГГц < f ≤ 6,5 ГГц	< -60 дБн; < -70 дБн (типичное)
Субгармонические искажения (CW режим)	3,6 ГГц < f ≤ 6,5 ГГц	< -60 дБн; < -70 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц)	100 кГц< f ≤ 1,5 ГГц	< -60 дБн; < -70 дБн (типичное)
	1,5 ГГц < f ≤ 3,6 ГГц	< -54 дБн; < -64 дБн (типичное)
	3,6 ГГц < f ≤ 6,5 ГГц	< -48 дБн; < -58 дБн (типичное)
	3,6 ГГц < f ≤ 6,5 ГГц	< -48 дБн; < -58 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц)	f = 1 ГГц	< -110 дБн/Гц; < -116 дБн/Гц (типичное)
	f = 1 ГГц	< -110 дБн/Гц; < -116 дБн/Гц (типичное)
	f = 6,5 ГГц	< -98 дБн/Гц; < -102 дБн/Гц (типичное)
	f = 6,5 ГГц	< -98 дБн/Гц; < -102 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1 ГГц)	0,3 кГц...3 кГц	< 10 Гц скз, <5 Гц скз (типичное)
Общие искажения (CW режим, RMS f= 1 ГГц)	0,03 кГц...20 кГц	< 50 Гц скз, <10 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
		Нормированное значение		Устанавливаемое значение
Максимальный выходной уровень	9 кГц ≤ f < 100 кГц			+5 дБм
	100 кГц ≤ f < 1 МГц	+10 дБм		+15 дБм
	1 МГц ≤ f < 200 МГц	+13 дБм		+20 дБм
	200 МГц < f ≤ 3,6 ГГц	+13 дБм		+27 дБм
	3,6 ГГц < f ≤ 6,5 ГГц	+13 дБм		+20 дБм


Минимальный выходной уровень	9 кГц ≤ f < 100 кГц			-130 дБм
	100 кГц < f ≤ 3,6 ГГц	-110 дБм		-130 дБм
	3,6 ГГц < f ≤ 6,5 ГГц	-110 дБм		-130 дБм


Абсолютная неопределенность
		-60 дБм ~ макс. спец. уровень	-90 ~ -60 дБм	-110 ~ -90 дБм
Погрешность установки уровня	9 кГц ≤ f < 100 кГц	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)
	100 кГц < f ≤200 МГц	≤0,7 дБ ≤0,5 дБ (тип.)	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,5 дБ (тип.)
	200 МГц < f ≤ 3,6 ГГц	≤0,7 дБ ≤0,5 дБ (тип.)	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,5 дБ (тип.)
	3,6 ГГц < f ≤ 6,5 ГГц	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,5 дБ (тип.)	≤1,3 дБ ≤0,5 дБ (тип.)



КСВН (1 МГц ≤ f ≤ 6,5 ГГц )		≤1,8 (типичное)
Установка уровня
Время установки (20°С ~ 30°С)		≤5 мс (типичное)
Обратная мощность
Макс. обратная мощность	Макс. напряжение постоянного тока	50 В DC
	1 МГц < f ≤ 6,5 ГГц	1 Вт
Свипирование по апмлитуде
Рабочие режимы		пошаговое, по списку
Режим		одиночное, непрерывное
Диапазон		полный уровень
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговое: 2...65535 по списку: 1...6001
Временной диапазон		20 мс...100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала		синус, меандр
Частотный диапазон	синус	DC ~ 200 кГц
	меандр	DC ~ 20 кГц
	меандр	DC ~ 20 кГц
Разрешение		0,01 Гц
Выходное напряжение	DC	-3 В ~ 3 В
Выходное напряжение	AC	0 В ~ 3 Впик
Разрешение		2 мВ
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Глубина		0 %...100 %
Разрешение		0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)		<4 % уст. значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина <30%, уровень=0 дБм)		<3 % (типичное)
Неравномерность АЧХ		< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Девиация		N x 1 МГц (номинал.)
Разрешение		<0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)		<2 % уст. значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)		<2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)		< 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Макс. девиация		N x 5 рад (f>23,4375 МГц)
Разрешение		<0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)		<1 % уст. значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)		<1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)		< 3 дБ (номинальное)
Импульсная модуляция (опция DSG3000B-PUG)
Диапазон несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Диапазон включения / выключения		>70 дБ (100 кГц < f ≤ 3,6 ГГц)
Время нарстания / спада (10% / 90%)		<50 нс
Частота повторения импульсов		DC ~ 1 МГц
Импульсный генератор (опция DSG3000B-PUG)
Режим		одиночный импульс
Период	Диапазон	40 нс ~170 с
Период	Разрешение	10 нс
Длительность	Диапазон	10 нс ~ (170 с ~ 10 нс)
Длительность	Разрешение	10 нс
Задержка запуска	Диапазон	10 нс ~170 с
Задержка запуска	Разрешение	10 нс
Запуск		Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN)
Генератор паттернов (опция DSG3000B-PUG)
Импульсный генератор паттернов	Количество импульсов	1 ~ 2047
	Временной диапазон	20 нс ~170 с
	Повторение паттернов	1 ~ 256
I/Q модуляция
Диапазон несущей		50 МГц ≤ f ≤ 6.5 ГГц
Источник модуляции		внутренний, внешний
Полоса (RF)	Внешняя модуляция
	Полоса (I или Q)	до 60 МГц (номинал.)
	RF (I + Q)	до 120 МГц (номинал.)
	Внутренняя модуляция
	Полоса (I или Q)	до 30 МГц (номинал.)
	RF (I + Q)	до 60 МГц (номинал.)
	RF (I + Q)	до 60 МГц (номинал.)
Подавление несущей	50 МГц ≤ f ≤ 6 ГГц	≥ 40 дБн (типичное)
Подавление боковой полосы	50 МГц ≤ f ≤ 6 ГГц	≥ 40 дБн (типичное)
Внешние входы I/Q	КСВН	<1,5
Внешние входы I/Q	Полное значение на входе	0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM	16QAM, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)	≤2,0%скз (типичное)
EVM	QPSK, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)	≤2,0%скз (типичное)
Внешняя модуляция
EVM	CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, вых. уровень ≤ 4 дБм)	≤2,0%скз (типичное)
ACPR		≥ 70 дБ
Генератор I/Q огибающей
Выходной импеданс		50 Ом (номинал.)
Выходное напряжение	Диапазон установки	0,02 Вп-п ~1,5 Вп-п
Выходное напряжение	Разрешение	1 мВ
АЧХ неравномерность (@1 МГц)	≤10 МГц	< 0,5 дБ (номинал.)
АЧХ неравномерность (@1 МГц)	≤30 МГц	< 1,0 дБ (номинал.)
I/Q дисбаланс	Магнитуда	< 0,1 дБ (номинал.) ≤10 МГц < 0,2 дБ (номинал.) ≤30 МГц
I/Q дисбаланс	Нелинейность фазы	200 пс (номинал.) ≤10 МГц 500 пс (номинал.) ≤30 МГц
SFDR	Синус (≤30 МГц)	> 50 дБ (номинал.)
Память формы сигнала	Длина памяти	1 Мвыб ~ 16 Мвыб с шагом 1 выборка
	Разрешение	14 бит
	Время загрузки 1 Мвыб.	<10 c (номинал.)
	Энергонезависимая память	96 Мб
Дискретизация	Диапазон	1 кГц ~50 МГц
Дискретизация	Разрешение	0,01 Гц
Запуск	Режим запуска	Авто, ручной, внешний, по шине (USB, LAN)
	Внешний запуск с задержкой
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Запрет внешнего запуска
	Диапазон установки	0 ~ (2E16-1)
	Разрешение	1
	Длительность импульса	> 20 нс (номинал.)
ВХОДЫ И ВЫХОДЫ
Разъемы на передней панели
RF выход	Импеданс	50 Ом (номинал.)
RF выход	Разъем	N "мама"
Вход сигнала внешней модуляции	Импеданс	100 кОм /600 Ом /50 Ом (номинал.)
	Связь	AC/DC
	Чувствительность	1 Впп для указанной глубины модуляции или отклонения
	Разъем	BNC "мама"
Выход внутреннего модуляционного генератора	Импеданс	50 Ом (номинал.)
Выход внутреннего модуляционного генератора	Разъем	BNC "мама"
Разъемы на задней панели
Вход внешнего запуска	Импеданс	1 кОм (номинал.)
	Разъем	N "мама"
	Уровень запуска	3,3 В TTL
Выход сигнала достоверности	Выходное напряжение	0 В / 3,3 В (номинал.)
Выход сигнала достоверности	Разъем	BNC "мама"
Вход или выход импульса	Импеданс	50 Ом (номинал.)
Вход или выход импульса	Выходное напряжение	0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
Вход для внешнего опорного генератора (10 МГц)	Разъем	BNC "мама"
Выход опорного генератора (10 МГц)	Импеданс	50 Ом (номинал.)
Выход опорного генератора (10 МГц)	Разъем	BNC "мама"
Вход / Выход генератора I/Q огибающей	Импеданс	50 Ом (номинал.)
Вход / Выход генератора I/Q огибающей	Разъем	BNC "мама"
Интерфейсы на задней панели
USB-host	Разъем	тип А
USB-host	Протокол	Версия 2.0
USB-device	Разъем	тип B
USB-device	Протокол	BNC "мама"
LAN	LXI	10/100 Base, RJ-45
ОБЩИЕ ХАРАКТЕРИСТИКИ
Дисплей	Тип	ЖК TFT
	Разрешение	480 x 272
	Размер	4,3"
Память	Запоминающее устройство (внутреннее)	Flash энергонезависимая, USB диск не поддерживается
Память	Объем памяти (внутреннего устройства)	96 Мб
Питание	Напряжение AC	100 В ~ 240 В
	Частота AC	45 Гц ~ 440 Гц
	Потребляемая мощность (со всеми опциями)	70 Вт (типичное), максимально 100 Вт
Рабочие условия	Температура	0°С ~ 50°С
Рабочие условия	Относительная влажность	≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С)
Габаритные размеры	W x H x D	364 мм х 112 мм х 420 мм
Вес		8,03 кг

Стандартная комплектация

Генератор сигналов
Кабель питания

Дополнительная комплектация

опция импульсного генератора, модулятор и генератора паттернов DSG3000B-PUG
опция повышенной стабильности OCXO опорного генератора OCXO-B08
комплект для монтажа в стойку RM-DSG3000

Дополнительные иллюстрации

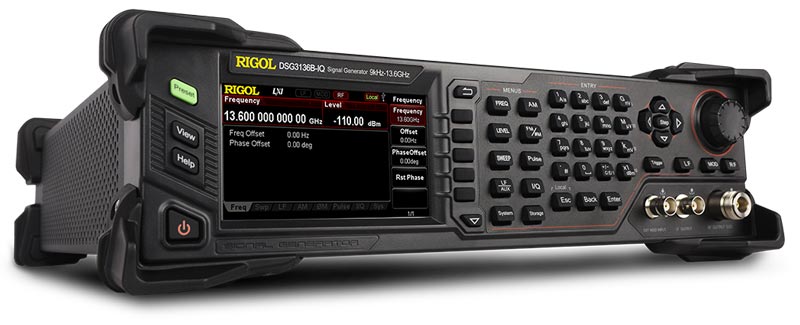

Генератор сигналов высокочастотный DSG3065B-IQ - вид спереди

Увеличить

Генератор сигналов высокочастотный DSG3065B-IQ - вид сзади

Увеличить

Вопросы и ответы

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного генератора сигналов?

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Какие условия эксплуатации предусмотрены для данного генератора сигналов?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Категорически запрещается подавать на выходные разъемы прибора внешнее напряжение. Не допускается замыкать накоротко выходные или входные разъемы прибора. Не подавайте внешнее напряжение, превышающее допустимые значение на входные разъемы синхронизации, тактирования, внешней модуляции, частотомера и т.д. Не допускается подача внешнего сигнала с неправильной полярностью. Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки. При подключении кабеля не перепутайте входной разъем с выходными. Это может привести к повреждению прибора и частичной или полной потере его работоспособности. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх
