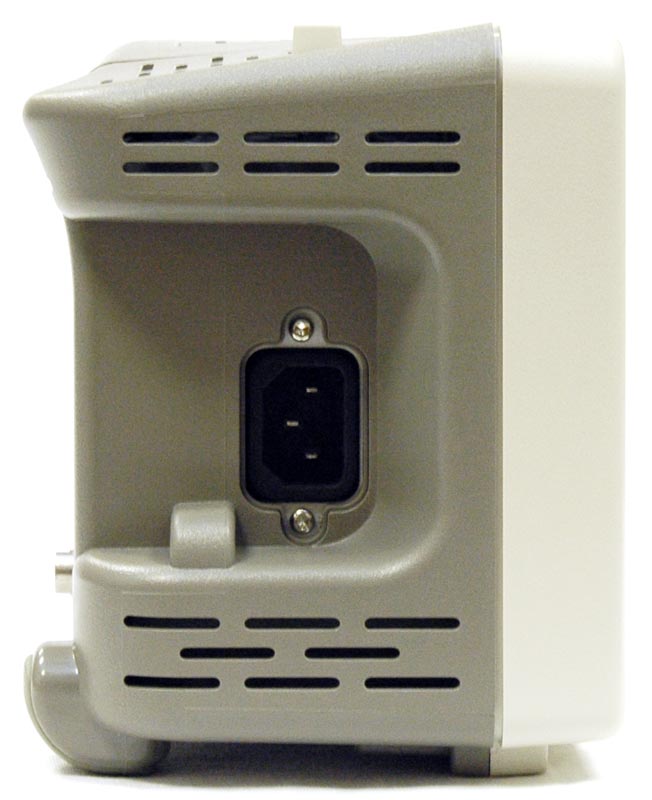

Цифровой осциллограф Rigol DS1102E представляет собой недорогой осциллограф начального уровня. В цифровом осциллографе Rigol DS1102E имеется базовый набор функциональных возможностей, таких как курсорные измерения, автоматические измерения, математические функции, функция анализатора спектра на основе БПФ, тестирование "годен/не годен" и др., что позволяет рекомендовать цифровой осциллограф Rigol DS1102E радиолюбителям, студентам, образовательным учреждениям и организациям с ограниченным бюджетом.
Частота дискретизации в реальном времени – 500 Мвыб/сек на канал, 1Гвыб/сек - при объединении каналов
Эквивалентная частота дискретизации – 25 Гвыб/сек
Объем памяти:
1 канал, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 16К/не активна
1 канал, частота дискретизации 500Мвыб/сек и ниже. Режим "обычной"/"длинной" памяти – 16К/1М
2 канала, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 8К/500К
Время нарастания – 3,5 нс
Входной импеданс – 1МОм/15пФ
Коэффициент отклонения по вертикали: 2мВ/дел…10В/дел
Разрешение по вертикали: 8 бит
Время горизонтальной развертки – 2нс/дел….50с/дел
Максимально допустимое напряжение на входе: 300В скз
Связь по входу: открытый; закрытый; заземление входа
Режим развертки: автоматический, нормальный, однократный
Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
Осциллограф
Кабель питания
Пробник 1:1, 10:1
Кабель USB
Краткое руководство по эксплуатации
Гарантийный талон
Дополнительная комплектация
Программное обеспечение Ultrascope под Win98/2000/XP
Представляем цифровые осциллографы RIGOL серии DS1000E. Часть 2
Представляем цифровые осциллографы RIGOL серии DS1000E. Часть 1
Статьи, публикации
Современные осциллографы RIGOL В журнале КИПиС 2013 № 6 была опубликована статья «Обзор цифровых осциллографов RIGOL серии DS1000Z», открывшая целый цикл обзоров, в которых был рассмотрен практически полный ассортимент измерительного оборудования, выпускаемого компанией RIGOL Technologies, Inc. В журнале КИПиС за прошедшее время были опубликованы обзоры, посвященные цифровым генераторам серии DG1000Z, радиочастотным и векторным генераторам, источникам питания, анализаторам спектра и многоканальной измерительной системе М300. Как же изменился модельный ряд цифровых осциллографов RIGOL за прошедшие три года? Какими сериями и моделями он представлен в настоящее время? Ответам на эти вопросы посвящен данный обзор.
Дискретизация в цифровом осциллографе Мы продолжаем цикл статей об основных принципах выбора цифрового осциллографа для ваших задач. В этой статье мы уделим внимание главным характеристикам цифрового осциллографа – режиму, разрядности и частоте дискретизации, и как это влияет на результаты измерений.
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
На самом деле никакой проблемы нет.
Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.
Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).
Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).
Нормальное отображение при развертке 10 мс/дел:
Искажение формы того же сигнала на развертке 10 с/дел:
На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.
Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.
Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
