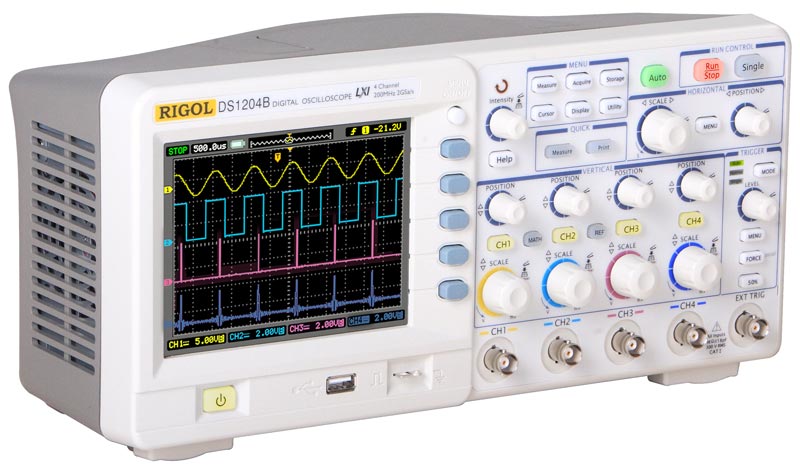

Цифровой осциллограф Rigol DS1204B представляет собой сочетание широких функциональных возможностей и невысокой цены, что позволяет рекомендовать этот четырёхканальный осциллограф начального уровня для применения в учебных процессах, а также организациям с ограниченным бюджетом. В цифровом осциллографе Rigol DS1204B имеется необходимый набор функций для исследования сигналов: курсорные измерения, автоматические измерения, математические функции, функция анализатора спектра на основе БПФ, тестирование "годен/не годен" и др. В цифровом осциллографе Rigol DS1204B используется специализированный быстродействующий ASIC процессор.
Помимо уже ставших обычными для осциллогафов начального уровня интерфейсов USB, в цифровом осциллографе Rigol DS1204B имеется интерфейс LAN, что даёт возможность дистанционного управления осциллографом по LXI.
Связь по входу: открытый; закрытый; заземление входа
Режим развертки: автоматический, нормальный, однократный
Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз.
Современные осциллографы RIGOL В журнале КИПиС 2013 № 6 была опубликована статья «Обзор цифровых осциллографов RIGOL серии DS1000Z», открывшая целый цикл обзоров, в которых был рассмотрен практически полный ассортимент измерительного оборудования, выпускаемого компанией RIGOL Technologies, Inc. В журнале КИПиС за прошедшее время были опубликованы обзоры, посвященные цифровым генераторам серии DG1000Z, радиочастотным и векторным генераторам, источникам питания, анализаторам спектра и многоканальной измерительной системе М300. Как же изменился модельный ряд цифровых осциллографов RIGOL за прошедшие три года? Какими сериями и моделями он представлен в настоящее время? Ответам на эти вопросы посвящен данный обзор.
Дискретизация в цифровом осциллографе Мы продолжаем цикл статей об основных принципах выбора цифрового осциллографа для ваших задач. В этой статье мы уделим внимание главным характеристикам цифрового осциллографа – режиму, разрядности и частоте дискретизации, и как это влияет на результаты измерений.
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
На самом деле никакой проблемы нет.
Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.
Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).
Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).
Нормальное отображение при развертке 10 мс/дел:
Искажение формы того же сигнала на развертке 10 с/дел:
На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.
Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.
Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
