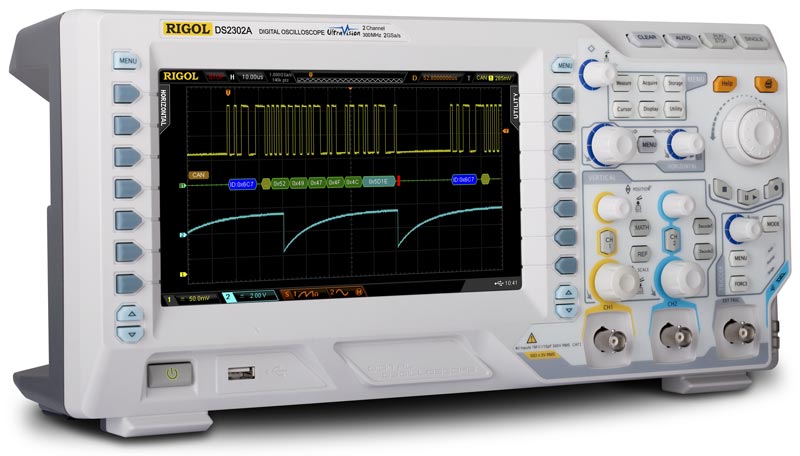

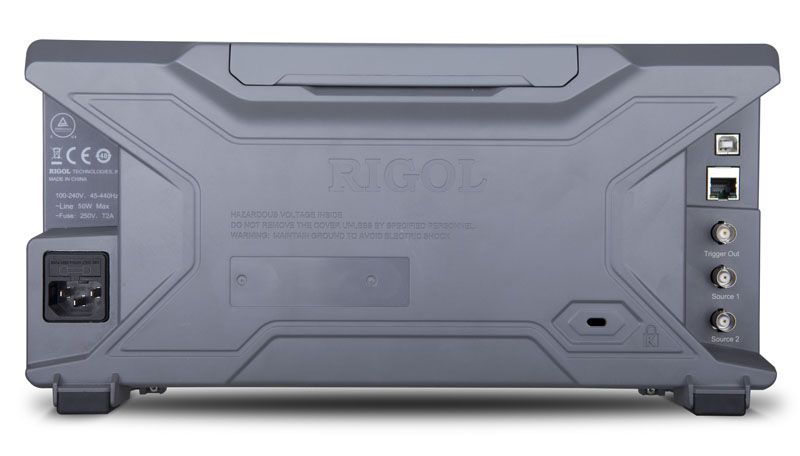

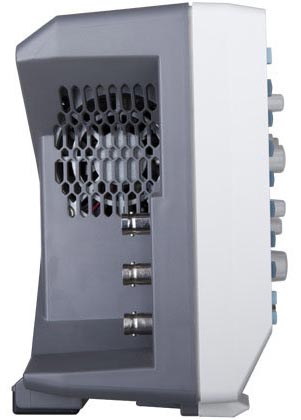

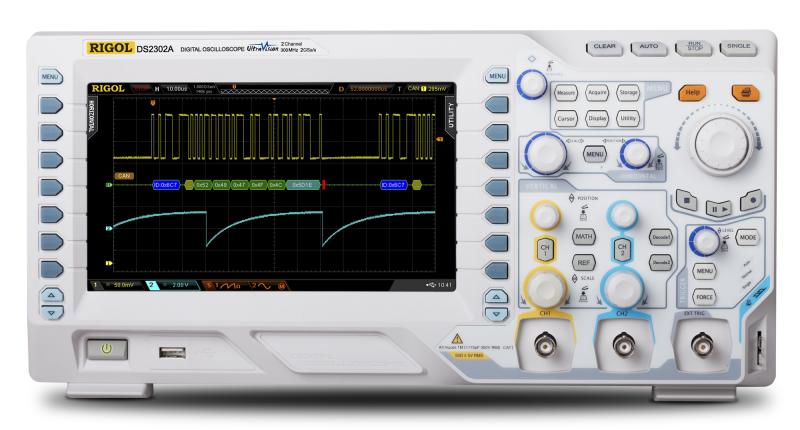

Цифровой осциллограф Rigol DS2102A-S является эффективным средством исследования сигналов, обладая низким уровнем шума, расширенными возможностями по запуску, а также возможностью синхронизации и декодирования сигналов шин (I²C, RS-232, SPI и др.).
Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе превосходную скорость захвата осциллограмм, большую длину записи осциллограммы, удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографе Rigol DS2102A-S делает его удобным средством для разработки и диагностики цифровых и аналоговых устройств.
Кроме того, в цифровом осциллографе Rigol DS2102A-S имеется встроенный двухканальный генератор сигналов.
Высокая функциональность при оптимальной цене делают цифровой осциллограф Rigol DS2102A-S уникальным инструментом для разработки и отладки цифровых устройств.
Запуск по длительности события в осциллографах Rigol
Запуск по скорости нарастания в осциллографах Rigol
Математические операции в осциллографах Rigol
Использование пикового детектора в осциллографах Rigol
Использование покадрового регистратора в осциллографах Rigol
Декодирование сигналов шины I2C в осциллографах Rigol
Быстрое преобразование Фурье (FFT) в осциллографах Rigol
Запуск по окну в осциллографах Rigol
Запуск по N фронту в осциллографах Rigol
Запуск по ранту в осциллографах Rigol
Декодирование сигналов интерфейса RS-232 в осциллографах Rigol
Декодирование сигналов шины CAN в осциллографах Rigol
Запуск по видеосигналу в осциллографах Rigol
Тестирование "годен / негоден" с помощью осциллографов Rigol
Запуск по импульсу в осциллографах Rigol
Статьи, публикации
Современные осциллографы RIGOL В журнале КИПиС 2013 № 6 была опубликована статья «Обзор цифровых осциллографов RIGOL серии DS1000Z», открывшая целый цикл обзоров, в которых был рассмотрен практически полный ассортимент измерительного оборудования, выпускаемого компанией RIGOL Technologies, Inc. В журнале КИПиС за прошедшее время были опубликованы обзоры, посвященные цифровым генераторам серии DG1000Z, радиочастотным и векторным генераторам, источникам питания, анализаторам спектра и многоканальной измерительной системе М300. Как же изменился модельный ряд цифровых осциллографов RIGOL за прошедшие три года? Какими сериями и моделями он представлен в настоящее время? Ответам на эти вопросы посвящен данный обзор.
Покадровый регистратор сигналов в осциллографах RIGOL Начиная с декабря 2013 года в журнале КИПиС постоянно публикуются обзоры и новинки, посвященные продукции одного из ведущих производителей измерительного оборудования в мире — компании RIGOL Technologies, Inc. За последнее время количество пользователей и почитателей измерительных приборов Rigol неуклонно и стремительно росло и у них постоянно возникают вопросы о возможностях того или иного режима измерительного прибора. Данная статья позволяет разобраться с работой одного из таких режимов — покадрового регистратора. Данный режим реализован в том или ином виде во всех сериях цифровых осциллографов Rigol, где применяется инновационная технология UltraVision…
Дискретизация в цифровом осциллографе Мы продолжаем цикл статей об основных принципах выбора цифрового осциллографа для ваших задач. В этой статье мы уделим внимание главным характеристикам цифрового осциллографа – режиму, разрядности и частоте дискретизации, и как это влияет на результаты измерений.
В чем отличие осциллографов Rigol серии DS2000A от DS2000
Существенных отличий между этим сериями осциллографов нет.
Кроме устранения некоторых ошибок в прошивке по сравнению с серией DS2000 у приборов DS2000A появились:
1. Возможность установки входного импеданса прибора равного 50 Ом, а не только 1 МОм (для всех моделей DS2000A).
2. Возможность производить запуск по сигналам CAN шин в штатной комплектации.
А кроме того:
3. В модельном ряду появилась модели на 300 МГц: DS2302A и DS2302A-S.
4. Аналогично серии приборов DS1000Z-S в новой линейке DS2000A-S появились 4 модели осциллографов с индексами A-S (DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S), которые имеют встроенный двухканальный цифровой генератор сигналов с полосой пропускания до 25 МГц.
5. Также на базе осциллографов DS2000A были выпущены модели с логическим анализатором MSO2072A, MSO2102A, MSO2202A, MSO2302A и модели с логическим анализатором + встроенным генератором сигналов MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S. Наверх
Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами:
Способ 1.
После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями.
Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой
Произойдет автоматический переход на страницу генерации ключа на сайте Rigol.
В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла.
В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору!
В графу Verification code вводите код верификации, что прописан справа от данной графы.
Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic".
Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As!
На одном USB-накопителе может быть только один файл ".lic"!
Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями).
Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install).
Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully".
После активации опций прибор рекомендуется перезапустить заново.
Внимание!
Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий.
Способ 2
Выполняете пп.1-6. способа 1
Сохраняете полученный сгенерированный код
Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma
Соединяете ПК и прибор кабелем USB
Находите в ПО свой прибор (например MSO7054)
Вызываете панель управления SCPI командами
В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2)
Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код
Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор
После активации опций прибор рекомендуется перезапустить заново
Как быстро изменить числовые значения, например, временных параметров от наносекунд до секунд, в цифровых осциллографах Rigol?
"Здравствуйте. Работаю с осциллографом Rigol DS2072A. Есть вопрос по установке параметров синхронизации "Запуск по N фронту". В технических параметрах осциллографа написано, что время задержки выбирается от 4 с до 16 нс. Изменение этого времени производится вращением регулятора, расположенного около экрана. И чтобы перейти со значения 100 нс, скажем на значение 500мс, нужно будет крутить его его очень долго. Нужно преодолеть несколько порядков значений. Есть ли способ ввести нужное значение более быстро. Аналогичная ситуация и с другими регулировками, где нужно переходит с наносекунд на доли секунды…."
Действительно точное изменение времени задержки, да и других аналогичных параметров, производится многофункциональным регулятором, расположенным справа от экрана
Однако для всех осциллографов Rigol, имеющих технологию UltraVision, а именно для серий MSO/DS2000A, MSO/DS4000, DS4000E, DS6000 на передней панели имеется еще один - навигационный регулятор.
Он также многофункциональный и одной из его функцией является быстрая настройка или выбор числовых параметров из большого диапазона. Вращение по часовой
стрелке увеличивает цифровое значение параметра, а против часовой стрелки - уменьшает. Вращением внешней части этого регулятора производит грубое, т.е. быстрое изменение значений в широком диапазоне, а внутренней ручки регулятора - более точное изменение параметра. Наверх
Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение.
Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников.
Используйте подходящую защиту от превышения напряжения.
Применяйте пробники, специфицированные только для данного типа прибора.
Не допускается замыкать накоротко выходные или входные разъемы прибора.
Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации.
Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью.
Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки.
При подключении кабелей нельзя путать входные разъемы с выходными.
Разрешается использование предохранителей специфицируемых только для данного продукта.
Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора.
Используйте только специфицированные для данного прибора батареи.
Замена батареи питания производится только при отключенном приборе.
Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Почему при записи сигнала регистратором осциллографа DS2072A (и других) записывается и доступно к воспроизведению только 7 кадров вместо заявленных 65000 кадров?
В цифровых осциллографах Rigol, используемых технологию Ultravision, т.е. в сериях DS/MSO1000Z, DS/MSO2000, DS/MSO4000, DS6000 в режиме записи сигнала регистратором максимальное количество записываемых кадров зависит от выбранной глубины записи. Для серии DS2000A при глубине записи 14 миллионов точек максимальное значение кадров действительно 7. Для того что бы записать регистратором 65000 кадров надо установить глубину записи в статус "Авто". Наверх
При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
На самом деле никакой проблемы нет.
Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала.
Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s).
Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс).
Нормальное отображение при развертке 10 мс/дел:
Искажение формы того же сигнала на развертке 10 с/дел:
На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации.
Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране.
Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками.
