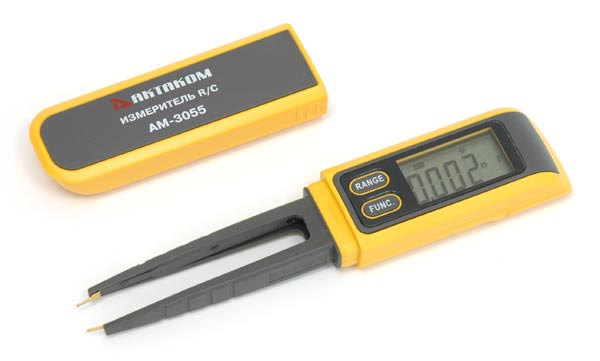

Измеритель RC АМ-3055

1. Нажатием кнопки FUNC выберите режим измерения: сопротивления (символ на дисплее), ёмкости (символ на дисплее), проверки диода (символ на дисплее), проверки целостности цепи (символ на дисплее).
2. При проведении измерений сопротивления или ёмкости присоедините контакты пинцета прибора к выводам измеряемого элемента. Измеренное значение появится на дисплее.
   Примечание: В этих режимах измерений возможна установка автоматического или ручного выбора диапазонов с помощью кнопки RANGE.
   При измерении сопротивления, если ко входу не подключен элемент, т.е цепь разомкнута, на дисплее отобразится символ «OL».
3. При тестировании диода присоедините положительный контакт пинцета к аноду, а отрицательный к катоду проверяемого диода. Измеритель АМ-3055 покажет примерное напряжение на диоде в прямом направлении. Если диод подключен в обратном направлении, то на дисплее загорится символ «OL».
4. При проверке целостности электрической цепи контакты пинцета к выводам цепи. Если существует непрерывное соединение (сопротивление измеряемой цепи менее 30 Ом), раздастся звуковой сигнал.

Нажмите и удерживайте кнопку FUNC более 1 секунды: измеритель RC Актаком АМ-3055 включится и перейдет в режим автоматического выбора измерения. Теперь можете приступить к работе: измерению сопротивления или емкости, проверке цепи или диода.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
    • Падение и воздействие вибрации на прибор.
    • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
    • Измерение напряжения, используя гнёзда для измерения тока.
    • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
    • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
    • Растягивать с усилием измерительные щупы прибора.
    Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
    Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Для продления работы батарей, измеритель RC Актаком АМ-3055 снабжен функцией автоматического отключения. Если ни одна кнопка не была нажата в течении 10 минут, раздастся звуковой сигнал и прибор выключится автоматически. В этом случае, состояние прибора на момент отключения сохранится.
