Мультиметр цифровой АМ-1118

Увеличить
Дополнительные иллюстрации Дополнительные
иллюстрации
Розничная цена (с НДС):
недоступно
На заказ На заказ
Торговая марка: АКТАКОМ
Прибор внесён в Государственный реестр средств измерений Госреестр:
40299-08
Optical USB
Загрузить каталог Загрузить
каталог
Сравнить товар с другими в этом разделе Сравнить товар с другими
в этом разделе

Снято с производства. Замена: АММ-1218, АММ-1216

Мультиметр АКТАКОМ АМ-1118 имеет широкий набор функций (от измерения напряжения до измерения температуры) при доступной цене. В мультиметре АМ-1118 имеется встроенный USB-интерфейс с гальванической развязкой, что даёт возможность передачи данных на компьютер.

Программное обеспечение Aktakom DMM Light реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных на ПК.

Технические характеристики

Величина Значение Погрешность
Постоянное напряжение 0,1 мВ…1000 В ±0,8%нормир.
(±0,5% тип.)
Переменное напряжение 0,1 мВ…1000 В ±1.5% (40 Гц...400 Гц)
Постоянный ток 0,1 мкА…10 А ±1,5%
Переменный ток 0,1 мкА…10 А ±1,8% (40 Гц...400 Гц)
Сопротивления 0,1 Ом…60 МОм ±0,5%
Емкость 10 пФ…600 мкФ ±3,0%
Частота 0,01 Гц…1 МГц ±0,1%
Температура -20 °С…1000 °С ±2,0%
  • Дисплей 3 5/6 разряда, 6000 единиц
  • USB-интерфейс с гальванической развязкой
  • Тестирование диодов, прозвонка цепи
  • Измерение температуры (термопара типа K)
  • Относительные измерения
  • Удержание показаний
  • Автоматический и ручной выбор диапазона измерений
  • Подсветка дисплея
  • Автоотключение питания (с возможностью отключения функции)
  • Питание 9 В
  • Масса 310 г
  • Габаритные размеры 180х85х40 мм
  • Габаритные размеры в упаковочной таре 160х65х240, вес 0,6 кг

Таблицы погрешностей

Постоянное напряжение

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
600 мВ 0.1 мВ ±(0.8%+8 е.м.р.) ±5.5992 мВ мВ
6 В 0.001 В ±(0.8%+5 е.м.р.) ±0.052992 В В
60 В 0.01 В ±(0.8%+5 е.м.р.) ±0.52992 В В
600 В 0.1 В ±(0.8%+5 е.м.р.) ±5.2992 В В
1000 В 1 В ±(1%+10 е.м.р.) ±19.99 В В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
600 мВ 0.1 мВ ±(0.8%+8 е.м.р.) ±5.5992 мВ 58.72 мВ 60 мВ (10% диапазона) 61.28 мВ
296.8 мВ 300 мВ (50% диапазона) 303.2 мВ
534.88 мВ 540 мВ (90% диапазона) 545.12 мВ
6 В 0.001 В ±(0.8%+5 е.м.р.) ±0.052992 В 0.5902 В 0.6 В (10% диапазона) 0.6098 В
2.971 В 3 В (50% диапазона) 3.029 В
5.3518 В 5.4 В (90% диапазона) 5.4482 В
60 В 0.01 В ±(0.8%+5 е.м.р.) ±0.52992 В 5.902 В 6 В (10% диапазона) 6.098 В
29.71 В 30 В (50% диапазона) 30.29 В
53.518 В 54 В (90% диапазона) 54.482 В
600 В 0.1 В ±(0.8%+5 е.м.р.) ±5.2992 В 59.02 В 60 В (10% диапазона) 60.98 В
297.1 В 300 В (50% диапазона) 302.9 В
535.18 В 540 В (90% диапазона) 544.82 В
1000 В 1 В ±(1%+10 е.м.р.) ±19.99 В 89 В 100 В (10% диапазона) 111 В
485 В 500 В (50% диапазона) 515 В
881 В 900 В (90% диапазона) 919 В

Переменное напряжение

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
600 мВ 0.1 мВ ±(3%+3 е.м.р.) ±18.297 мВ мВ
6 В 0.001 В ±(1.5%+3 е.м.р.) ±0.092985 В В
60 В 0.01 В ±(1.5%+3 е.м.р.) ±0.92985 В В
600 В 0.1 В ±(1.5%+3 е.м.р.) ±9.2985 В В
1000 В 1 В ±(1.5%+3 е.м.р.) ±17.985 В В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
600 мВ 0.1 мВ ±(3%+3 е.м.р.) ±18.297 мВ 57.9 мВ 60 мВ (10% диапазона) 62.1 мВ
290.7 мВ 300 мВ (50% диапазона) 309.3 мВ
523.5 мВ 540 мВ (90% диапазона) 556.5 мВ
6 В 0.001 В ±(1.5%+3 е.м.р.) ±0.092985 В 0.588 В 0.6 В (10% диапазона) 0.612 В
2.952 В 3 В (50% диапазона) 3.048 В
5.316 В 5.4 В (90% диапазона) 5.484 В
60 В 0.01 В ±(1.5%+3 е.м.р.) ±0.92985 В 5.88 В 6 В (10% диапазона) 6.12 В
29.52 В 30 В (50% диапазона) 30.48 В
53.16 В 54 В (90% диапазона) 54.84 В
600 В 0.1 В ±(1.5%+3 е.м.р.) ±9.2985 В 58.8 В 60 В (10% диапазона) 61.2 В
295.2 В 300 В (50% диапазона) 304.8 В
531.6 В 540 В (90% диапазона) 548.4 В
1000 В 1 В ±(1.5%+3 е.м.р.) ±17.985 В 95.5 В 100 В (10% диапазона) 104.5 В
489.5 В 500 В (50% диапазона) 510.5 В
883.5 В 900 В (90% диапазона) 916.5 В

Постоянный ток

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
600 мкА 0.1 мкА ±(1.5%+3 е.м.р.) ±9.2985 мкА мкА
6000 мкА 1 мкА ±(1.5%+3 е.м.р.) ±92.985 мкА мкА
60 мА 0.01 мА ±(1.8%+5 е.м.р.) ±1.12982 мА мА
600 мА 0.1 мА ±(1.8%+5 е.м.р.) ±11.2982 мА мА
6 А 0.001 А ±(2%+5 е.м.р.) ±0.12498 А А
10 А 0.01 А ±(2%+5 е.м.р.) ±0.2498 А А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
600 мкА 0.1 мкА ±(1.5%+3 е.м.р.) ±9.2985 мкА 58.8 мкА 60 мкА (10% диапазона) 61.2 мкА
295.2 мкА 300 мкА (50% диапазона) 304.8 мкА
531.6 мкА 540 мкА (90% диапазона) 548.4 мкА
6000 мкА 1 мкА ±(1.5%+3 е.м.р.) ±92.985 мкА 588 мкА 600 мкА (10% диапазона) 612 мкА
2952 мкА 3000 мкА (50% диапазона) 3048 мкА
5316 мкА 5400 мкА (90% диапазона) 5484 мкА
60 мА 0.01 мА ±(1.8%+5 е.м.р.) ±1.12982 мА 5.842 мА 6 мА (10% диапазона) 6.158 мА
29.41 мА 30 мА (50% диапазона) 30.59 мА
52.978 мА 54 мА (90% диапазона) 55.022 мА
600 мА 0.1 мА ±(1.8%+5 е.м.р.) ±11.2982 мА 58.42 мА 60 мА (10% диапазона) 61.58 мА
294.1 мА 300 мА (50% диапазона) 305.9 мА
529.78 мА 540 мА (90% диапазона) 550.22 мА
6 А 0.001 А ±(2%+5 е.м.р.) ±0.12498 А 0.583 А 0.6 А (10% диапазона) 0.617 А
2.935 А 3 А (50% диапазона) 3.065 А
5.287 А 5.4 А (90% диапазона) 5.513 А
10 А 0.01 А ±(2%+5 е.м.р.) ±0.2498 А 0.93 А 1 А (10% диапазона) 1.07 А
4.85 А 5 А (50% диапазона) 5.15 А
8.77 А 9 А (90% диапазона) 9.23 А

Переменный ток

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
600 мкА 0.1 мкА ±(1.8%+5 е.м.р.) ±11.2982 мкА мкА
6000 мкА 1 мкА ±(1.8%+5 е.м.р.) ±112.982 мкА мкА
60 мА 0.01 мА ±(2%+8 е.м.р.) ±1.2798 мА мА
600 мА 0.1 мА ±(2%+8 е.м.р.) ±12.798 мА мА
6 А 0.001 А ±(3%+8 е.м.р.) ±0.18797 А А
10 А 0.01 А ±(3%+8 е.м.р.) ±0.3797 А А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
600 мкА 0.1 мкА ±(1.8%+5 е.м.р.) ±11.2982 мкА 58.42 мкА 60 мкА (10% диапазона) 61.58 мкА
294.1 мкА 300 мкА (50% диапазона) 305.9 мкА
529.78 мкА 540 мкА (90% диапазона) 550.22 мкА
6000 мкА 1 мкА ±(1.8%+5 е.м.р.) ±112.982 мкА 584.2 мкА 600 мкА (10% диапазона) 615.8 мкА
2941 мкА 3000 мкА (50% диапазона) 3059 мкА
5297.8 мкА 5400 мкА (90% диапазона) 5502.2 мкА
60 мА 0.01 мА ±(2%+8 е.м.р.) ±1.2798 мА 5.8 мА 6 мА (10% диапазона) 6.2 мА
29.32 мА 30 мА (50% диапазона) 30.68 мА
52.84 мА 54 мА (90% диапазона) 55.16 мА
600 мА 0.1 мА ±(2%+8 е.м.р.) ±12.798 мА 58 мА 60 мА (10% диапазона) 62 мА
293.2 мА 300 мА (50% диапазона) 306.8 мА
528.4 мА 540 мА (90% диапазона) 551.6 мА
6 А 0.001 А ±(3%+8 е.м.р.) ±0.18797 А 0.574 А 0.6 А (10% диапазона) 0.626 А
2.902 А 3 А (50% диапазона) 3.098 А
5.23 А 5.4 А (90% диапазона) 5.57 А
10 А 0.01 А ±(3%+8 е.м.р.) ±0.3797 А 0.89 А 1 А (10% диапазона) 1.11 А
4.77 А 5 А (50% диапазона) 5.23 А
8.65 А 9 А (90% диапазона) 9.35 А

Частота

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
99.99 Гц 0.01 Гц ±(0.1%+3 е.м.р.) ±0.12998 Гц Гц
999.9 Гц 0.1 Гц ±(0.1%+3 е.м.р.) ±1.2998 Гц Гц
9.999 кГц 0.001 кГц ±(0.1%+3 е.м.р.) ±0.012998 кГц кГц
99.99 кГц 0.01 кГц ±(0.1%+3 е.м.р.) ±0.12998 кГц кГц
999.9 кГц 0.1 кГц ±(0.1%+3 е.м.р.) ±1.2998 кГц кГц

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
99.99 Гц 0.01 Гц ±(0.1%+3 е.м.р.) ±0.12998 Гц 9.959 Гц 9.999 Гц (10% диапазона) 10.039 Гц
49.915 Гц 49.995 Гц (50% диапазона) 50.075 Гц
89.871 Гц 89.991 Гц (90% диапазона) 90.111 Гц
999.9 Гц 0.1 Гц ±(0.1%+3 е.м.р.) ±1.2998 Гц 99.59 Гц 99.99 Гц (10% диапазона) 100.39 Гц
499.1501 Гц 499.95 Гц (50% диапазона) 500.75 Гц
898.7101 Гц 899.91 Гц (90% диапазона) 901.1099 Гц
9.999 кГц 0.001 кГц ±(0.1%+3 е.м.р.) ±0.012998 кГц 0.9959 кГц 0.9999 кГц (10% диапазона) 1.0039 кГц
4.9915 кГц 4.9995 кГц (50% диапазона) 5.0075 кГц
8.9871 кГц 8.9991 кГц (90% диапазона) 9.0111 кГц
99.99 кГц 0.01 кГц ±(0.1%+3 е.м.р.) ±0.12998 кГц 9.959 кГц 9.999 кГц (10% диапазона) 10.039 кГц
49.915 кГц 49.995 кГц (50% диапазона) 50.075 кГц
89.871 кГц 89.991 кГц (90% диапазона) 90.111 кГц
999.9 кГц 0.1 кГц ±(0.1%+3 е.м.р.) ±1.2998 кГц 99.59 кГц 99.99 кГц (10% диапазона) 100.39 кГц
499.1501 кГц 499.95 кГц (50% диапазона) 500.75 кГц
898.7101 кГц 899.91 кГц (90% диапазона) 901.1099 кГц

Сопротивление

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
600 Ом 0.1 Ом ±(0.5%+3 е.м.р.) ±3.2995 Ом Ом
6 кОм 0.001 кОм ±(0.5%+2 е.м.р.) ±0.031995 кОм кОм
60 кОм 0.01 кОм ±(0.5%+2 е.м.р.) ±0.31995 кОм кОм
600 кОм 0.1 кОм ±(0.5%+2 е.м.р.) ±3.1995 кОм кОм
6 МОм 0.001 МОм ±(0.5%+2 е.м.р.) ±0.031995 МОм МОм
60 МОм 0.01 МОм ±(1.5%+3 е.м.р.) ±0.92985 МОм МОм

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
600 Ом 0.1 Ом ±(0.5%+3 е.м.р.) ±3.2995 Ом 59.4 Ом 60 Ом (10% диапазона) 60.6 Ом
298.2 Ом 300 Ом (50% диапазона) 301.8 Ом
537 Ом 540 Ом (90% диапазона) 543 Ом
6 кОм 0.001 кОм ±(0.5%+2 е.м.р.) ±0.031995 кОм 0.595 кОм 0.6 кОм (10% диапазона) 0.605 кОм
2.983 кОм 3 кОм (50% диапазона) 3.017 кОм
5.371 кОм 5.4 кОм (90% диапазона) 5.429 кОм
60 кОм 0.01 кОм ±(0.5%+2 е.м.р.) ±0.31995 кОм 5.95 кОм 6 кОм (10% диапазона) 6.05 кОм
29.83 кОм 30 кОм (50% диапазона) 30.17 кОм
53.71 кОм 54 кОм (90% диапазона) 54.29 кОм
600 кОм 0.1 кОм ±(0.5%+2 е.м.р.) ±3.1995 кОм 59.5 кОм 60 кОм (10% диапазона) 60.5 кОм
298.3 кОм 300 кОм (50% диапазона) 301.7 кОм
537.1 кОм 540 кОм (90% диапазона) 542.9 кОм
6 МОм 0.001 МОм ±(0.5%+2 е.м.р.) ±0.031995 МОм 0.595 МОм 0.6 МОм (10% диапазона) 0.605 МОм
2.983 МОм 3 МОм (50% диапазона) 3.017 МОм
5.371 МОм 5.4 МОм (90% диапазона) 5.429 МОм
60 МОм 0.01 МОм ±(1.5%+3 е.м.р.) ±0.92985 МОм 5.88 МОм 6 МОм (10% диапазона) 6.12 МОм
29.52 МОм 30 МОм (50% диапазона) 30.48 МОм
53.16 МОм 54 МОм (90% диапазона) 54.84 МОм

Ёмкость

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
60 нФ 0.01 нФ ±(3%+50 е.м.р.) ±2.2997 нФ нФ
600 нФ 0.1 нФ ±(3%+10 е.м.р.) ±18.997 нФ нФ
6 мкФ 0.001 мкФ ±(3%+10 е.м.р.) ±0.18997 мкФ мкФ
60 мкФ 0.01 мкФ ±(3%+10 е.м.р.) ±1.8997 мкФ мкФ
600 мкФ 0.1 мкФ ±(5%+10 е.м.р.) ±30.995 мкФ мкФ

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
60 нФ 0.01 нФ ±(3%+50 е.м.р.) ±2.2997 нФ 5.32 нФ 6 нФ (10% диапазона) 6.68 нФ
28.6 нФ 30 нФ (50% диапазона) 31.4 нФ
51.88 нФ 54 нФ (90% диапазона) 56.12 нФ
600 нФ 0.1 нФ ±(3%+10 е.м.р.) ±18.997 нФ 57.2 нФ 60 нФ (10% диапазона) 62.8 нФ
290 нФ 300 нФ (50% диапазона) 310 нФ
522.8 нФ 540 нФ (90% диапазона) 557.2 нФ
6 мкФ 0.001 мкФ ±(3%+10 е.м.р.) ±0.18997 мкФ 0.572 мкФ 0.6 мкФ (10% диапазона) 0.628 мкФ
2.9 мкФ 3 мкФ (50% диапазона) 3.1 мкФ
5.228 мкФ 5.4 мкФ (90% диапазона) 5.572 мкФ
60 мкФ 0.01 мкФ ±(3%+10 е.м.р.) ±1.8997 мкФ 5.72 мкФ 6 мкФ (10% диапазона) 6.28 мкФ
29 мкФ 30 мкФ (50% диапазона) 31 мкФ
52.28 мкФ 54 мкФ (90% диапазона) 55.72 мкФ
600 мкФ 0.1 мкФ ±(5%+10 е.м.р.) ±30.995 мкФ 56 мкФ 60 мкФ (10% диапазона) 64 мкФ
284 мкФ 300 мкФ (50% диапазона) 316 мкФ
512 мкФ 540 мкФ (90% диапазона) 568 мкФ

Стандартная комплектация

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

  • Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
  • Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207
  • Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
  • Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

Мультиметр цифровой АМ-1118 - вид сверху
Мультиметр цифровой АМ-1118 - вид сверху
Увеличить
Мультиметр цифровой АМ-1118 - Зажимы типа «крокодил»
Мультиметр цифровой АМ-1118 - Зажимы типа «крокодил»
Увеличить
Мультиметр цифровой АМ-1118 - Оптический USB-кабель
Мультиметр цифровой АМ-1118 - Оптический USB-кабель
Увеличить
Мультиметр цифровой АМ-1118 - Щупы измерительные
Мультиметр цифровой АМ-1118 - Щупы измерительные
Увеличить
Мультиметр цифровой АМ-1118 - Термопара К-типа
Мультиметр цифровой АМ-1118 - Термопара К-типа
Увеличить
Мультиметр цифровой АМ-1118 - Окно автозапуска
Мультиметр цифровой АМ-1118 - Окно автозапуска
Увеличить
Мультиметр цифровой АМ-1118 - Рабочее окно программы АМ-1118-SW
Мультиметр цифровой АМ-1118 - Рабочее окно программы АМ-1118-SW
Увеличить
Мультиметр цифровой АМ-1118 - Измерение переменного тока
Мультиметр цифровой АМ-1118 - Измерение переменного тока
Увеличить
Мультиметр цифровой АМ-1118 - Измерение переменного напряжения
Мультиметр цифровой АМ-1118 - Измерение переменного напряжения
Увеличить
Мультиметр цифровой АМ-1118 - Измерение ёмкости
Мультиметр цифровой АМ-1118 - Измерение ёмкости
Увеличить
Мультиметр цифровой АМ-1118 - Прозвонка цепи
Мультиметр цифровой АМ-1118 - Прозвонка цепи
Увеличить
Мультиметр цифровой АМ-1118 - Измерение постоянного тока
Мультиметр цифровой АМ-1118 - Измерение постоянного тока
Увеличить
Мультиметр цифровой АМ-1118 - Измерение постоянного напряжения
Мультиметр цифровой АМ-1118 - Измерение постоянного напряжения
Увеличить
Мультиметр цифровой АМ-1118 - Тест диодов
Мультиметр цифровой АМ-1118 - Тест диодов
Увеличить

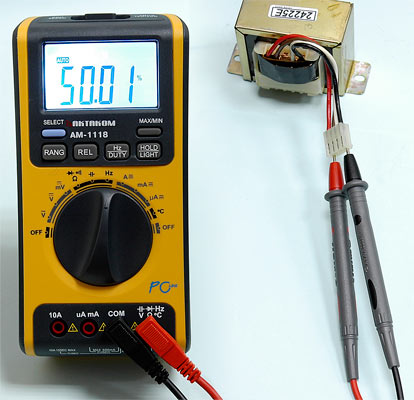

Мультиметр цифровой АМ-1118 - Измерение коэффициента заполнения
Мультиметр цифровой АМ-1118 - Измерение коэффициента заполнения
Увеличить
Мультиметр цифровой АМ-1118 - Измерение частоты
Мультиметр цифровой АМ-1118 - Измерение частоты
Увеличить
Мультиметр цифровой АМ-1118 - Измерение сопротивления
Мультиметр цифровой АМ-1118 - Измерение сопротивления
Увеличить
Мультиметр цифровой АМ-1118 - Измерение температуры
Мультиметр цифровой АМ-1118 - Измерение температуры
Увеличить

Цифровой мультиметр АКТАКОМ АМ-1118

Статьи, публикации

  • Мультиметр. Инструмент массовых электрических измерений. Как правильно выбрать
    Мультиметр в настоящее время — это самый популярный измерительный прибор. Им пользуются и любители и профессионалы и подбор моделей с разнообразными функциями на рынке измерительной техники не просто большой, он — огромный! Достаточно сказать, что в только линейке ручных мультиметров Актаком на сегодняшний день представлено около 40 моделей. Не удивительно, что проблема выбора стоит достаточно остро и помочь в ее решении, разобраться с функциональными возможностями, понять некоторые особенности применения поможет данная статья.

Вопросы и ответы

  • В чем различие цифровых мультиметров АМ-1118 и АМ-1118B?
  • Как подключить мультиметр АМ-1118 в AKTAKOM DMM?
  • Какие условия эксплуатации предусмотрены для данного мультиметра?
  • Каково назначение органов управления у цифрового мультиметра АКТАКОМ АМ-1118?
  • Проблемы с подключением к ПК АМ-1118 и АМ-1038, что делать?
  • Есть ли у АМ-1118 функция автовыключения питания?
  • Почему после установки AKTAKOM DMM Light прибор не подключается?
  • Как отключить функцию автоматического отключения питания у мультиметра АМ-1118 (АМ-1118B)?

    • В чем различие цифровых мультиметров АМ-1118 и АМ-1118B?
    По функциональности, диапазонам измерения, погрешности и разрешению при измерении постоянного и переменного напряжения, постоянного и переменного тока, сопротивления и частоты, цифровые мультиметры АМ-1118 и АМ-1118B одинаковые.

    Основные различия заключаются в диапазонах и разрешении при измерении емкости и температуры (погрешности измерения не отличаются):

    Параметр
    		АМ-1118АМ-1118B
    ДиапазонРазрешениеДиапазонРазрешение
    Емкость
    		--10 нФ0,001 нФ
    60 нФ0,01 нФ100 нФ0,01 нФ
    600 нФ0,1 нФ1 мкФ0,1 нФ
    6 мкФ0,001 мкФ10 мкФ0,001 мкФ
    60 мкФ0,01 мкФ100 мкФ0,01 мкФ
    600 мкФ0,1 мкФ1 мФ0,1 мкФ
    Температура
    		-20...0 °С0,1 °С-20...1200 °С1 °С
    1...400 °С0,1 °С
    401...1000 °С1 °С

    Наверх

    Как подключить мультиметр АМ-1118 в AKTAKOM DMM?
    Для подключения мультиметра АМ-1118 в ПО AKTAKOM DMM необходимо:

    1. Подключить прибор к ПК посредством USB переходника, поставляемого с прибором.
    2. Включить прибор и зажать на 2 секунды кнопку PC-Link\REL. на экране прибора должен загореться индикатор PC-Link
    3. Запустить ПО, открыть меню "Настройки " и в блоке "Подключение" выбрать нужную модель мультиметра и нажать кнопку поиска.
    4. По окончании поиска выбрать из списка найденный прибор и нажать кнопку "ОК". Данные начнут передаваться с прибора в ПК.


    Наверх

    Какие условия эксплуатации предусмотрены для данного мультиметра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
    7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
      • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Каково назначение органов управления у цифрового мультиметра АКТАКОМ АМ-1118?
    У мультиметра АМ-1118 используются следующие органы управления:

    Описание органов управления цифрового мультиметра АМ-1118


    Наверх

    Проблемы с подключением к ПК АМ-1118 и АМ-1038, что делать?

    Существует несколько причин и решений:

    • сбой при установке / неправильная установка ПО
    — Деинсталлируйте программу и драйвер, перезагрузите ПК, установите ПО снова;
    • ошибка вызвана операционной системой
    — Попробуйте подключить прибор к другому ПК, если всё заработает — проблема в вашем ПК, если ошибка повторится — приносите в ремонт.
    • неверный драйвер на диске (в одной из поставок на диске записаны неверные драйвера оптического кабеля)
    - Скачайте и установите бесплатный драйвер конвертера USB to Serial Bridge Prolific PL-2303. После этого оптический кабель из комплекта АМ-1118 или АМ-1038 должен успешно обнаружиться операционной системой при подключении к USB.


    Наверх

    Есть ли у АМ-1118 функция автовыключения питания?
    Да. Функция автовыключения (Auto Power off) в приборе есть: питание прибора автоматически отключается при бездействии в течение 30 минут. За минуту до отключения прибор издаст 3 коротких звуковых сигнала, непосредственно перед отключением - один длинный. Для возобновления работы прибора после автоматического отключения нажмите кнопку HOLD/LIGHT или переместите поворотный переключатель. При включении режима передачи данных измерений на ПК, прибор автоматически отключится через один час.
    Наверх

    Почему после установки AKTAKOM DMM Light прибор не подключается?
    Такое может быть при неправильной установке драйвера. В программное обеспечение ADMM-Lt интегрированы несколько версий драйвера, работающих в разных версиях ОС. Для Windows XP, Windows 7 нужен драйвер PL2303_Prolific версии 1.11, для Windows 8, Windows 8.1 подходит драйвер PL2303_Prolific версии 1.5.2. Для мультиметра ABM-4085 необходим драйвер CP210x.

    В папке с установленным ПО ADMM Light найдите папку Driver. Нужно зайти в эту папку и выбрать для установки версию драйвера, соответствующую вашей версии ОС.



    Посмотреть запрашиваемый ОС драйвер можно в диспетчере устройств:


    Также можно скачать последние версии драйверов по ссылкам: CP210x и PL2303

    После установки драйвера и перезагрузки ПК, прибор будет готов к работе.

    Наверх

    Как отключить функцию автоматического отключения питания у мультиметра АМ-1118 (АМ-1118B)?
    Для отключения режима автоматического отключения питания, при включении прибора удерживайте нажатой кнопку SELECT.
    Наверх

    Программное обеспечение

    • Aktakom DMM Light Программное обеспечение для мультиметров
      Программное обеспечение Aktakom DMM Light предназначено для ввода в компьютер, отображения текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных, полученных от цифровых мультиметров Актаком АММ-1130, АМ-1142, АМ-1152, АМ-1171, АМ-1171BT, АМ-1118, ABM-4085.
    • Aktakom DMM Pro Программное обеспечение для мультиметров
      Программное обеспечение Aktakom DMM Pro предназначено для расширенной обработки результатов измерений, получаемых цифровыми мультиметрами Актаком АМ-1142, АМ-1152, АММ-1130, АМ-1171, АМ-1171BT, АМ-1181, ABM-4085. Данное программное обеспечение за счет широких возможностей обработки результатов измерений фактически превращает обыкновенный мультиметр или несколько мультиметров и персональный компьютер в эффективную многоканальную и многофункциональную систему.
    • AM-1118-SW Программное обеспечение
      Программное обеспечение для считывания данных с мультимера АМ-1118 и отображения на экране ПК. Связь осуществляется по USB 1.1 с опторазвязкой по Com - порту. Поставляется на компакт-диске с руководством по эксплуатации и дополнительными информационными материалами.
    • AULFConverter Конвертер файлов формата AKTAKOM USB Lab
      Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.

    Назад в раздел
    Журнал "Контрольно-измерительные приборы и системы"
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    © ЭЛИКС, 1998-2024 | Как сделать заказ | Политика конфиденциальности
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
