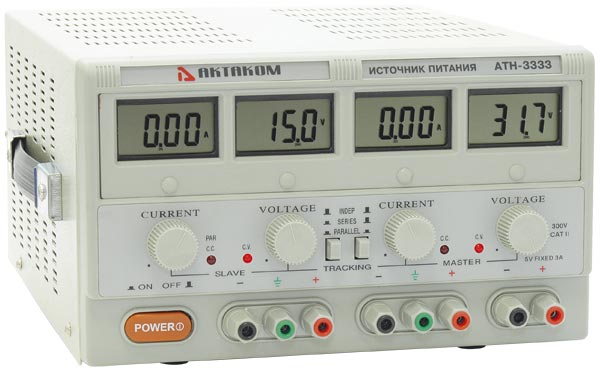

Источник питания постоянного тока АТН-3333

Увеличить
Дополнительные иллюстрации Дополнительные
иллюстрации
Розничная цена (с НДС):
недоступно
Есть на складе Есть на складе
Торговая марка: АКТАКОМ
Загрузить каталог Загрузить
каталог
Сравнить товар с другими в этом разделе Сравнить товар с другими
в этом разделе

Снято с производства. Замена: APS-3333, APS-3231

Лабораторный источник питания АКТАКОМ АТН-3333 выдаёт плавно регулируемое стабилизированное напряжение и стабилизированный ток. Благодаря высокой точности установки выходных параметров, наличию 3 каналов и доступной цене, лабораторный источник питания АТН-3333 является превосходным выбором при проведении лабораторных исследований или ремонта электронной аппаратуры.

Особенности лабораторного источника питания АКТАКОМ АТН-3333

Технические характеристики

  • Кол-во каналов: 3
  • Выходное напряжение (канал 1 и 2): 0...30 В х 2
  • Выходной ток (канал 1 и 2) :0...3 А х 2
  • Выходное напряжение/ток (канал 3): 5 В / 3 А
  • Погрешность установки выходного напряжения: 1%Uуст+2 емр
  • Погрешность установки выходного тока: 2% Iуст + 2 емр
  • Пульсация + шум по напряжению (среднеквадратичное значение), типичное: 1 мВ
  • Пульсация + шум по току (среднеквадратичное значение), типичное: 2 мА
  • Питание: 110 В/220 В
  • Масса: 10 кг
  • Габаритные размеры: 365х164х265 мм
  • Габариты в упаковочной таре 220х380х430, вес 10,5 кг.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Источник питания
  • Кабель питания
  • Руководство по эксплуатации
  • Упаковочная тара

Дополнительная комплектация

  • Измерительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
  • Зажим-насадка типа крокодил на 1000V / 12А PTL909-5 (цвета: красный / черный)
  • Переходник-шунт PTL-2172

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

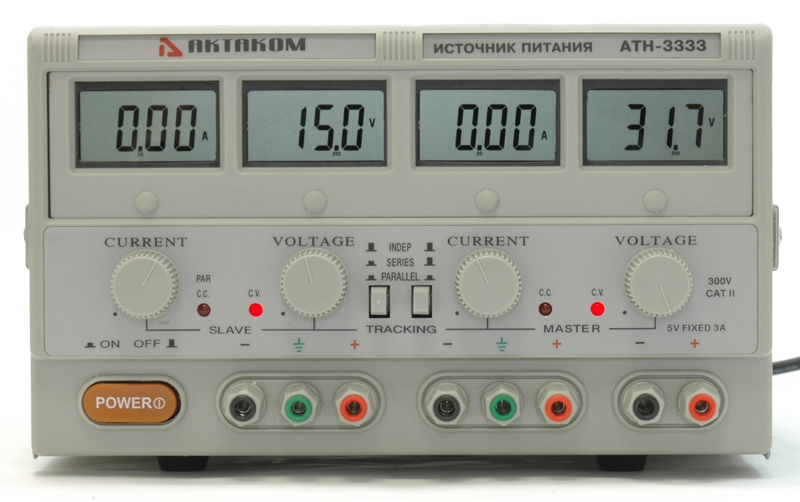

Источник питания постоянного тока АТН-3333 - вид спереди
Источник питания постоянного тока АТН-3333 - вид спереди
Увеличить

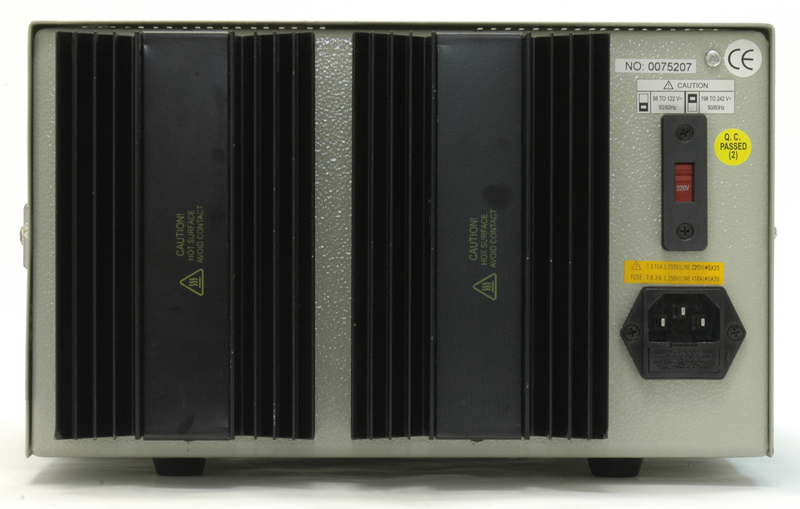

Источник питания постоянного тока АТН-3333 - вид сзади
Источник питания постоянного тока АТН-3333 - вид сзади
Увеличить

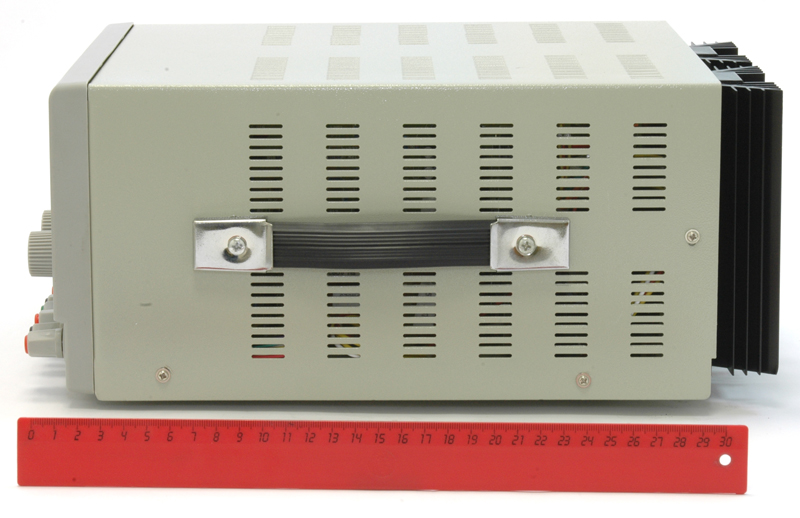

Источник питания постоянного тока АТН-3333 - вид сбоку
Источник питания постоянного тока АТН-3333 - вид сбоку
Увеличить

Вопросы и ответы

  • Каково назначение органов управления у источника питания АКТАКОМ АТН-3333?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?

    • Каково назначение органов управления у источника питания АКТАКОМ АТН-3333?

    Органы управления источника питания АКТАКОМ АТН-3333

    1. Цифровой индикатор для отображения значения тока на выходе 1 канала (SLAVE – подчинённого).
    2. Цифровой индикатор для отображения значения напряжения на выходе 1 канала (SLAVE – подчинённого).
    3. Цифровой индикатор для отображения значения тока на выходе 2 канала (MASTER – главного).
    4. Цифровой индикатор для отображения значения напряжения на выходе 2 канала (MASTER – главного).
    5. Регулятор «CURRENT SLAVE»: регулировка тока на выходе 1 «SLAVE».
    6. Регулятор «VOLTAGE SLAVE»: регулировка напряжения на выходе 1 «SLAVE».
    7. Кнопка включения прибора POWER. Прибор включен, если кнопка ON нажата.
    8. Клемма «-» выхода 1 канала: подсоединение отрицательной клеммы нагрузки.
    9. Заземление выхода 1 канала.
    10. Клемма «+» выхода 1 канала: подсоединение положительной клеммы нагрузки.
    11. Клемма «-» выхода 2 канала: подсоединение отрицательной клеммы нагрузки.
    12. Заземление выхода 2 канала.
    13. Клемма «+» выхода 2 канала: подсоединение положительной клеммы нагрузки.
    14. Клемма «-» выхода с нерегулируемыми значением тока и напряжения.
    15. Клемма «+» выхода с нерегулируемыми значением тока и напряжения.
    16. Регулятор «CURRENT MASTER»: регулировка тока на выходе канала 2 «MASTER».
    17. Регулятор «VOLTAGE MASTER»: регулировка напряжения на выходе канала 2 «MASTER».
    18. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    19. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    20. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 1. Также загорается при параллельном соединении регулируемых выходов.
    21. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 1.
    22. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 2.
    23. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 2.

    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх
