Источник питания с дистанционным управлением АКТАКОМ АТН-7333 незаменим при исследовании реакции радиоэлектронной аппаратуры на изменения питающего напряжения. Использование источника питания АКТАКОМ АТН-7333 даёт возможность проводить измерения с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительного комплекса. Удобное программное обеспечение позволяет осуществлять удаленное управление источником питания АТН-7333 посредством интерфейса USB или LAN. Программное обеспечение позволяет создавать сигналы произвольной формы и подавать их на выход источника питания АТН-7333. Кроме того, пользователь может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.).
Особенности источника питания АКТАКОМ АТН-7333
Линейная схема стабилизации
Четыре 3-разрядных цифровых дисплея тока и напряжения (по 2 на каждый канал)
Индикаторы CC и CV
Плавная регулировка тока и напряжения
Установка ограничения по току
Защита от короткого замыкания
Возможность работы в автономном режиме с управлением с передней панели прибора
Управление через USB или LAN-интерфейс от ПК
Точность установки 0,01 А и 0,1 В в автономном режиме
Возможность включения/выключения режима повышенной точности индикации: 0,001 А и 0,01 В
Возможность последовательного и параллельного подключения каналов в автономном режиме
Автотрекинг в автономном режиме
Установка закона изменения выходного напряжения (функциональное управление с ПК)
Произвольное управление с ПК (управление в реальном времени)
Установка фиксированных значений с ПК
Загрузка/сохранение файлов установок и законов изменения выходного напряжения
Возможность настройки времени мониторинга и управления при управленнии с ПК
Технические характеристики
Количество каналов: 2
Выходные параметры каждого канала: 0... 30 В / 0... 3 А
Погрешность установки выходного напряжения : ±(1% Uвых+ 2 емр)
Погрешность установки выходного тока : ±(2% Iвых+ 2 емр)
Пульсации выходного напряжения в режиме стабилизации напряжения, типичное: ±1 мВ эфф. значения
Пульсации выходного тока в режиме стабилизации тока, типичное: ±2 мА эфф. значения
Дискретность установки в автономном режиме: по напряжению - 0,1 В, по току - 0,01 А
Общие характеристики
Интерфейс: USB1.1 и LAN
Питание: 220 В ±10%, 50Гц
Масса: 9 кг
Габариты: 385x268x164 мм
Требования к ПК
Наличие USB 1.1
Установленная операционная система Windows 9x, Me, NT4, 2000, XP, Vista
Видеосистема VGA (640x480, 256 цветов)
Программное обеспечение AKTAKOM Power Manager
Программное обеспечение AKTAKOM Power Manager предлагает широкие возможности по дистанционному заданию выходных параметров управляемых источников питания АКТАКОМ. При помощи AKTAKOM Power Manager, можно управлять выходным напряжением и током стабилизации, как в произвольном (ручном), так и в функциональном режиме. Заметим, что программное обеспечение AKTAKOM Power Manager позволяет работать, как с источниками питания, оборудованными контрольными АЦП, так и с источниками питания без АЦП. При этом, на источниках питания в которых есть АЦП, значения измеряются аппаратно, именно, на выходе прибора, а для источников питания без АЦП, параметры определяются по заданному значению. Причем, цвет индикаторов для приборов с АЦП и без АЦП, в главном окне измерений - разный!!! Для источников питания с АЦП - зеленый, без АЦП - красный.
Если режим произвольного или ручного управления - прост и понятен: пользователь меняет выходные параметры, изменяя положение ползунков, справа от управляемого параметра, то режим функционального управления позволяет реализовать гораздо больше возможностей и является фактически режимом автоматического управления источником питания.
Режим функционального управления в AKTAKOM Power Manager позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по заранее заданному закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
Также, графический редактор, позволяет проводить над задаваемой формой такие операции, как: инвертирование, изменение масштаба, добавление случайного шума и сглаживание. Заметим, для более точного задания формы дискретность можно регулировать от 8 до 130000 точек!!! Кроме, того, для дальнейшего документирования, данную форму можно сохранить в графической форме.

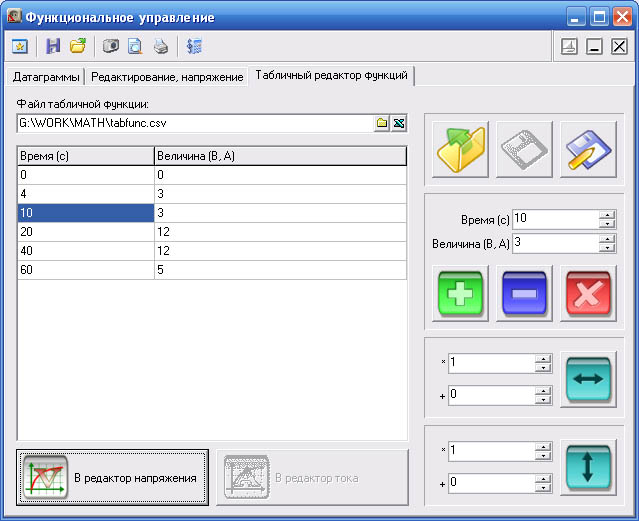

Другим удобным способом задания формы в AKTAKOM Power Manager - является табличный редактор
Пользователь легко может задать закон изменения параметров, как с помощью встроенного табличного редактора, так и загрузить в него таблицу в формате .csv подготовленную внешним приложением. Более того, во встроенном табличном редакторе можно редактировать файлы табличных функций, используемых функцией filetab в графическом редакторе или в калькуляторе формул.

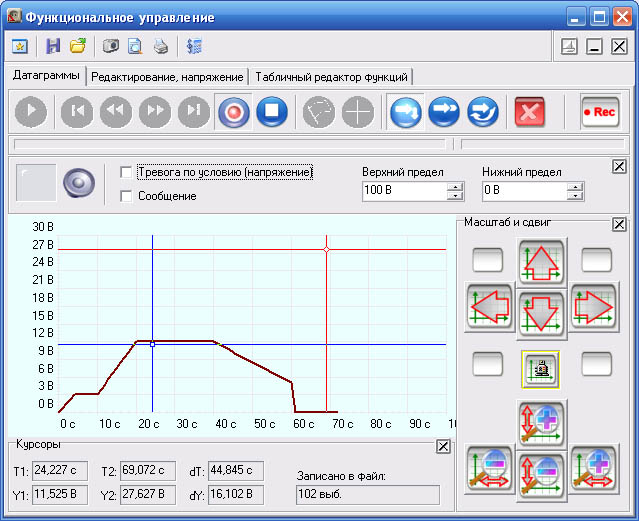

Законы изменения выходных параметров в AKTAKOM Power Manager можно посмотреть в окне датаграммы.
Причем, особо хотелось бы отметить, что для источников питания со встроенным АЦП отображаются не только задаваемые выходные параметры, но и реально измеренные выходные параметры!!!
Кроме, произвольных и функциональных режимов в AKTAKOM Power Manager имеется возможность задавать фиксированные значения выходного напряжения. По умолчанию, в окне измерений их два: 3,3 В и 5 В. Но пользователь может добавить в данный список любое другое фиксированное значение.
При работе с многоканальными источниками питания в главном окне AKTAKOM Power Manager предусмотрена возможность коммутации каналов.
Кроме вышеуказанных, предоставляет пользователям много дополнительных возможностей увеличивающих функциональность и удобство пользования управляемыми источниками питания, среди них:
возможность настройки времени мониторинга и управления - установка времени для цикла управления и опроса состояния прибора. С определенной периодичностью, программа будет посылать команды на источник питания и опрашивать его
возможность включения/выключения режима повышенной точности индикации - это возможность доступна только для источников питания с АЦП.
режим тревоги по условию - при установке этой функции отслеживается, чтобы текущее значение напряжение не выходило за указанные пределы. В случае такого выхода включится сигнализация
озвучивания событий - разрешение использования звукового сообщения программы
всплывающие подсказки
запоминание положения рабочих панелей при выходе из программы
Программное обеспечение АКТАКОМ для источников питания и электронных нагрузок с дистанционным управлением. Обзор и возможности применения В настоящее время программное обеспечение для измерительных приборов является уже не дополнительным аксессуаром, как было ранее, а одной из основных характеристик эффективного использования прибора. Применение ПО позволяет, с одной стороны, обеспечить дистанционное управление прибором (что является необходимым элементом при построении распределенных измерительных систем) и с другой, автоматизировать повторяющиеся операции (например, циклические испытания).
Новое поколение лабораторных программируемых источников питания АКТАКОМ. LXI-стандарт Организация и построение измерительных систем на базе персонального компьютера играет большую роль, т.к. добавляет функциональность, которая при автономном использовании была бы недостижима. Наряду с совершенствованием аппаратной части источников питания развиваются и совершенствуются и средства, используемые для организации связи с компьютером. Одним из таких средств, стало появление нового стандарта LXI. Все это не могло не повлиять на ассортимент измерительной лаборатории, предлагаемый в модельном ряду современных средств измерений AKTAKOM. Недавно, ассортимент продукции AKTAKOM пополнила серия двухканальных источников питания ATH-733x. Отличительной особенностью данных источников питания является возможность удаленного управления через интерфейсы USB 1.1 и LAN.
Для чего используется программное обеспечение Актаком Power Manager?
Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.
По данной ссылке Вы можете просмотреть видеоролик - инструкцию по установке ПО.
Как в программе АРМ увидеть серийный номер прибора?
Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы.
Каким образом осуществляется дистанционное управление источниками питания АКТАКОМ АТН-7333/7335/7338?
Работа в режиме дистанционного управления полностью аналогична работе в автономном режиме, но управление осуществляется дистанционно с компьютера по интерфейсу USB 1.1 или LAN с помощью программного обеспечения из комплекта поставки источников питания, установленного на компьютере.
При работе в режиме дистанционного управления регуляторы установки выходного напряжения и тока на передней панели прибора не действуют!
Программное обеспечение позволяет переключать источник питания из автономного режима в режим дистанционного управления и обратно, задавать выходное напряжение и ток, регулировать их грубо и точно, работать в режимах изменяющегося и фиксированного выходного напряжения. Индикаторы на панели прибора отображают текущее выходное напряжение и ток, а также режим работы источника питания (стабилизация по току или напряжению).
ВНИМАНИЕ! При отключении USB или LAN-кабеля от компьютера или источника питания при работе в режиме дистанционного управления выходные напряжение и ток примут значения, установленные ручными регуляторами источника.
Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
Программное обеспечение
Aktakom AULServer Программное обеспечение AUL Сервер Программа AULServer предназначена для предоставления доступа к устройствам AUL (AKTAKOM USB Lab) через сеть Ethernet/Internet приложениям USB-лаборатории AKTAKOM, поддерживающим подключение к приборам через сокеты.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
