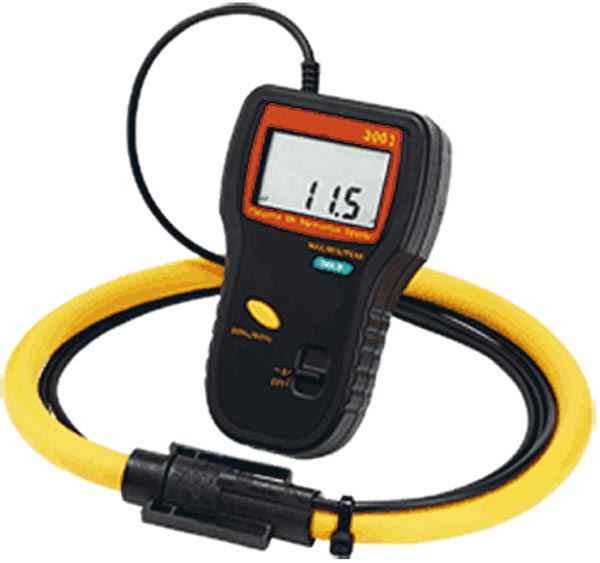

Многофункциональные токовые клещи АКТАКОМ АТК-2011 имеют широкий диапазон измерения (до 3000 А). Токовые клещи АТК-2011 имеют гибкий магнитопровод большого диаметра, что позволяет проводить измерения при наличии препятствий, а также в пучках проводов.
Особенности АТК-2011
Гибкий магнитопровод диаметром 170 мм
Измерение истинного среднеквадратического значения тока и напряжения (True RMS)
Регистрация MIN и MAX значений
Регистрация пиковых значений
Технические характеристики
Измеряемая величина
Диапазон
Разрешение
Погрешность
Переменный ток
0...3000 А
0,1 А
±1 %
Переменное напряжение
3...600 В
0,1 В
±0,5 % ± 5 е.м.р.
Рабочая температура -10...+50 °С
Питание 1,5 В х 2
Габаритные размеры 130х80х43 мм
Масса 450 г
Габаритные размеры в упаковочной таре 70х320х330, вес 2,5 кг.
Таблицы погрешностей
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Токовые клещи как инструмент массовых электрических измерений За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не «диковинным» прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.
Какие условия эксплуатации предусмотрены для данных токовых клещей?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
Растягивать с усилием измерительные щупы прибора.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как подключить токовые клещи АТК-2011 и АТК-2012 для измерения силы тока?
При работе всегда одевайте изолирующие перчатки. Убедитесь что к прибору не подсоединены провода для измерения напряжения.
Замкните измерительный магнитопровод вокруг проводника как показано на рисунке. Магнитопровод должен находится на расстоянии не менее 25 мм от проводника.
Как измерить силу переменного тока (скз) токовыми клещами АТК-2011 и АТК-2012?
1. Установите переключатель в положение «А».
2. Клавишей 50/60 Гц выберите нужную частоту. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.
3. На дисплее будет индицироваться измеренное значение. Измеренная частота будет отображаться на верхней строке ЖКИ.
4. Если измеренное значение переменного тока на входе больше максимального значения диапазона, на индикаторе отобразится символ 0L. Если значение силы тока меньше 30 А, значение частоты будет отображаться как 0.
2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.
3. Измеряемое значение высветится на ЖКИ. При нажатии клавиши “Hold” на дисплее будут последовательно индицироваться, соответственно, символ “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.
4. Для отображения текущего измеренного значения силы тока удерживайте нажатой клавишу Hold более 2 с.
Примечания:
функция «Peak» используется для индикации максимального значения силы тока. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз силы тока.
Как измерить напряжение переменного тока (скз) токовыми клещами АТК-2011 и АТК-2012?
Осторожно! Максимальное значение напряжения переменного тока на входе – 600 В. Не пытайтесь измерить напряжение, выходящее за данное значение. Несоблюдение этого требования может привести к поражению электрическим током и повреждению прибора.
2. Вставьте провода в гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.
3. Считайте измеренное значение скз с ЖКИ.
4. Если измеренное значение напряжения переменного тока меньше 10 В, частота сигнала будет отображаться 0. Если измеренное значение напряжения переменного тока на входе больше максимального значения диапазона, будет индицироваться символ 0L.
Как провести регистрацию текущего, максимального, минимального и пикового значения для напряжения переменного тока токовыми клещами АТК-2011 и АТК-2012?
1. Установите переключатель на V. Клавишей 50/60 Гц выберите нужную частоту.
2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.
3. Измеренное значение высветиться на ЖКИ. При нажатии клавиши Hold на дисплее последовательно будут индицироваться символы “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.
4. Для отображения текущего значения напряжения переменного тока удерживайте нажатой клавишу Hold более 2 с.
Примечание: функция «Peak» используется для индикации максимального значения напряжения. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз напряжения переменного тока. Наверх
Как очистить память в токовых клещах АТК-2012 и АТК-2011?
Для очистки памяти регистрации данных удерживайте нажатой
клавишу REC при включении прибора. Наверх
Как установить интервал записи данных в токовых клещах АТК-2011 и АТК-2012?
После очистки памяти на ЖКИ будет индицироваться символ REC и интервал времени регистрации в секундах. Для увеличения/уменьшения интервала времени используйте клавиши ▲ и ▼. Для возврата в режим обычных измерений снова нажмите клавишу REC.
Как выключить функцию автоматического отключения питания в токовых клещах АТК-2011 и АТК-2012?
Прибор имеет функцию автоматического отключения питания после 30 минут работы. Для отключения функции удерживайте нажатой кнопку “Func” более 2 секунд до звукового сигнала.
