Измеритель уровня электромагнитного поля АТТ-8509

1. Нажмите и удерживайте клавишу (10) Logger SET в течение 2-х секунд. После звукового сигнала прибор перейдет в меню информации и установок.

Отпустите клавишу (10) Logger SET. На экране дисплея появится информация об объеме памяти.

2. Нажимайте клавишу (10) Logger SET до тех пор, пока не появится приглашение установить режим включения/выключения автоотключения аналогичное приведенному ниже:

3. Клавишами (6) Unit ▼ и (5) Freq. Team ▲ установите необходимый режим:

0 – автоотключение выключено

1 – автоотключение включено

1. Однократно нажмите клавишу (9) SEND в левом нижнем углу дисплея будут индицироваться часы.

2. Повторно нажмите клавишу (9) SEND в левом нижнем углу дисплея вместо отображения часов будут отображена дата.

3. При последующем нажатии клавиши (9) SEND в левом нижнем углу дата и время отображаться не будут.

Для включения режима отображения пикового значения однократно нажмите клавишу (7) PEAK HOLD.

В верхней строке дисплея появится надпись, подтверждающая включение данного режима – «Peak Hold».

Для выхода из режима отображения пикового значения повторно нажмите клавишу PEAK HOLD (7).

1. Выберите частотный диапазон, в котором будут проводиться измерения.

Если исследуемый диапазон частот от 100 кГц до 100 МГц, то необходимо выбрать НЧ датчик EP-04L. Если исследуемый диапазон частот от 100 МГц до 3 ГГц, то необходимо выбрать ВЧ датчик EP-03H. Маркировка датчика находится с торца защитного колпачка (желтого цвета).

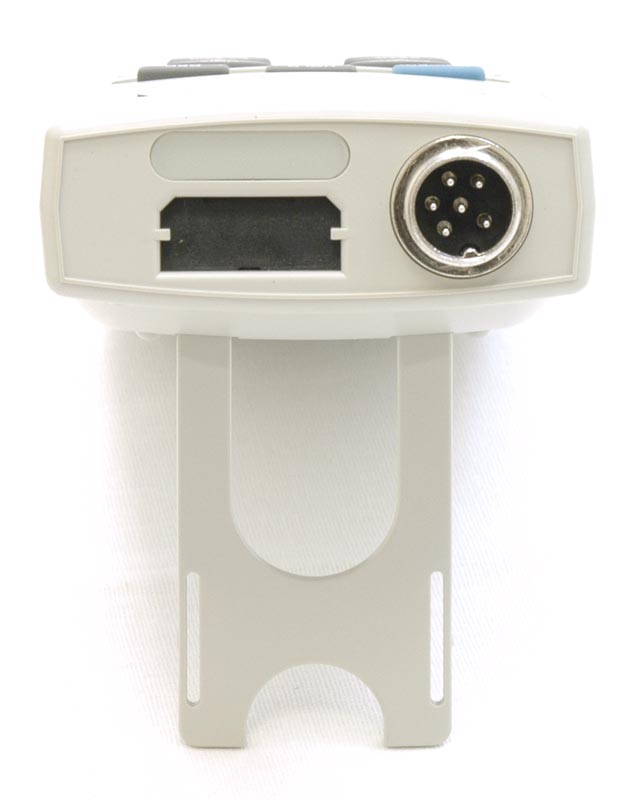

Выбранный датчик (19) необходимо установить в разъем для его подключения (11) и закрутите стопорное кольцо датчика

2. В соответствии с выбранным датчиком, необходимо выбрать карту памяти. Маркировка карты находится на передней панели карты и совпадает с маркировкой датчика.

Вставьте карту памяти в предназначенный для нее слот (12) до щелчка.

Если карта не будет установлена, то в правой нижней части дисплея появится сообщения «Insert card!».

3. Датчики EP-03H и EP-04L являются трехосевыми (оси X, Y, Z). При измерениях микропроцессор прибора вычисляет значение параметра электромагнитного поля по формуле:

где:

Х – значение параметра электромагнитного поля по Х оси

Y – значение параметра электромагнитного поля по Y оси

Z – значение параметра электромагнитного поля по Z оси

Выбор единицы измерения производится по нажатию клавиши (6) Unit ▼. Последовательным нажатием данной клавиши можно выбрать следующие единицы измерения: для измерения напряженности электрического поля – V/m (В/м); для измерения плотности потока энергии – W/m^2 (Вт/м2), mW/cm^2 (мВт/см2).

Если частота, на которой надо проводить измерения, известна, то для ускорения процесса измерения можно, подобрать близкую частоту из значений частот, записанных в приборе.

Для датчика EP-04L эти значения частот: 100 кГц; 200 кГц; 500 кГц; 1 МГц; 10 МГц; 13,56 МГц; 100 МГц.

Для датчика EP-03H: 900 МГц; 1 ГГц; 1,8 ГГц; 2,4 ГГц; 2,45 ГГЦ; 3 ГГц.

Выбор данных частот производится по нажатию клавиши (5) Freq. Team ▲. Последовательным нажатием данной клавиши можно выбрать вышеуказанные значения. Значения выбранных частот отображаются под единицей измерения в правой нижней части дисплея.

По умолчанию, для датчика EP-03H установлена частота – 1 ГГц, для EP-04L – 1 МГц.

По умолчанию установлено измерение по 3-м осям XYZ. Значение параметра электромагнитного поля вычисляется, как было указано в п.4.1.

Однако, при необходимости, можно проводить измерения по каждой оси. Последовательность действий, при этом, будет следующая:

1. Выключите прибор нажатием клавиши (2) POWER.

Одновременно нажмите клавиши (8) Alarm SET/START и (10) Logger SET.

Удерживайте их нажатыми. Включите прибор нажатием клавиши (2) POWER. Отпустите клавиши (8) Alarm SET/START и (10) Logger SET.

2. Нажмите на клавишу (6) Unit ▼ и удерживайте ее нажатой немного более 2-х секунд. Раздастся звуковой сигнал и на экране появится моргающая надпись «X_axis». Отпустите нажатую клавишу (6) Unit ▼. Прибор будет выдавать параметры электромагнитного поля только по оси Х.

3. Для индикации параметров измеренных только по оси Y, повторно нажмите клавишу (6) Unit ▼ и удерживайте ее нажатой немного более 2-х секунд. Раздастся звуковой сигнал и на экране появится моргающая надпись «Y_axis». Отпустите нажатую клавишу (6) Unit ▼. Прибор будет выдавать параметры электромагнитного поля только по оси Y.

4. Для индикации параметров измеренных только по оси Z, повторно нажмите клавишу (6) Unit ▼ и удерживайте ее нажатой немного более 2-х секунд. Раздастся звуковой сигнал и на экране появится моргающая надпись «Z_axis». Отпустите нажатую клавишу (6) Unit ▼. Прибор будет выдавать параметры электромагнитного поля только по оси Z.

5. Для возврата измерения по осям XYZ, повторно нажмите клавишу (6) Unit ▼ и удерживайте ее нажатой немного более 2-х секунд. Раздастся звуковой сигнал и моргающая надпись исчезнет. Отпустите нажатую клавишу (6) Unit ▼. Прибор будет выдавать параметры электромагнитного поля только по осям XYZ.

Прибор имеет встроенный регистратор данных на 16000 измерений в реальном времени, а также возможность установки часов и даты.

Режимы записи данных

Для просмотра времени регистрации отчетов (интервал времени через который будут регистрироваться данные) нажмите клавишу (10) Logger SET.

В нижней строке дисплея отобразится время регистрации отчетов. Примерный вид нижней строки будет выглядеть образом:

Автоматический режим регистратора данных

В данном режиме время регистрации отчетов необходимо установить от 1 сек до 8 ч 59 мин 59 сек.

1. Однократно нажмите клавишу (4) REC Enter для включения режима записи данных. В верхней строке дисплея будет индицироваться надпись «REC».

2. Нажмите клавишу (10) Logger SET в верхней строке надпись «REC» изменится на надпись «REC DATA», а в нижней строке появится моргающая надпись «Recording…». Такой режим индикации надписей показывает, что идет автоматическая регистрация (сбор) данных с установленным временем регистрации отчетов.

Ручной режим регистратора данных

В данном режиме время регистрации отчетов необходимо установить равным 0 сек.

1. Однократно нажмите клавишу (4) REC Enter для включения режима записи данных. В верхней строке дисплея будет индицироваться надпись «REC»

2. Нажмите клавишу (10) Logger SETв верхней строке надпись «REC» изменится на надпись «REC DATA», а в нижней строке появится и пропадет надпись «Recording…». Такой режим индикации надписей показывает, что включен ручной режим регистрации данных. Показания регистрируются по нажатию клавиши (10) Logger SET.

При работе регистратора данных, если память на 16 000 значений заполнилась, то в нижнем правом углу дисплея появится надпись «Full».

Для выхода из режима регистратора данных нажмите и удерживайте клавишу (4) REC Enter. Надпись «REC DATA» исчезнет из верхней строчки дисплея.

Для включения режима записи максимальных и минимальных значений однократно нажмите клавишу (4) REC Enter. В верхней строке дисплея будет индицироваться надпись «REC». Когда данная надпись индицируется на экране:

1. Для просмотра максимального значения повторно нажмите клавишу (4) REC Enter.

В верхней строке дисплея появится надпись «MAX», а на дисплее отображается значение соответствующее максимальному измеренному параметру с момента включения режима записи.

2. Для просмотра минимального значения повторно нажмите клавишу (4) REC Enter. В верхней строке дисплея появится надпись «MIN», а на дисплее отображается значение соответствующее минимальному измеренному параметру с момента включения режима записи.

3. Для сброса зафиксированного максимального или минимального значения однократно нажмите клавишу HOLD ESC (3).

4. Для выхода из режима записи нажмите и удерживайте клавишу (4) REC Enter до тех пор пока надпись «REC» не исчезнет. Дисплей возвратится в первоначальное положение. Отпустите вышеуказанную клавишу.

Прибор имеет разъем для подключения кабеля интерфейса RS232. Устройство связи выводит цифровой поток данных длиной 16 байт, который может использоваться пользовательскими приложениями и имеет формат:

D15 D14 D13 D12 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0

D0 Завершающий байт

D1 – D8 Значение вверху дисплея, D1 – младший разряд, D8 – старший разряд. Например, если на дисплее показывается

значение 1234, то D8 – D1 00001234

D9 Десятичная точка (ДТ) для верхней части дисплея. 0 – нет ДТ, 1 – 1 ДТ, 2 – 2 ДТ, 3 – 3 ДТ

D10 Полярность. 0 – положительная, 1– отрицательная

D11, D12 Индикация на дисплее. W/m^2=A9 mW/cm^2=A8 V/m=A7

D13 1 —данные посылаются на верхнюю часть дисплея; 2 —данные посылаются на нижнюю часть дисплея

D14 4

D15 Стартовый байт = 02

При переводе регистратора прибора в режим передачи данных, первоначально, необходимо удостовериться, что прибор не находится в состоянии удержания или записи показаний, т.е. в верхней строке дисплея не должны гореть надписи «HOLD» или «REC».

1. Нажмите и удерживайте клавишу (9) SEND в течение 2-х секунд. В нижнем правом углу экрана появится сообщение «Transmit mode».

На экране дисплея попеременно, сменяя друг друга, будут появляться данные, аналогично приведенным ниже:

2. Клавишами (6) Unit ▼ и (5) Freq. Team ▲ можно менять номера блоков (от 1 до 250).

Прибор записывает 16000 измерений в память разбитую на 250 блоков. Последовательность записи приведена ниже.

3. Нажимайте клавишу (9) SEND до тех пор, пока в нижнем правом углу не появится сообщение «Sending Data». После появления данного сообщения начинается процесс передачи данных, когда передача закончится сообщение «Sending Data» исчезнет и вновь появится сообщение «Transmit mode».

4. Для выхода из режима передачи данных однократно нажмите клавишу (3) HOLD ESC.

Примечание. Для использования интерфейса RS 232 необходимо приобрести интерфейсный кабель и программное обеспечение, указанное в списке дополнительных аксессуаров (раздел «Комплектность»).

Сведения о загрузке и работе с программным обеспечением Вы можете получить, посетив сайт www.aktakom.ru.

Для загрузки программного обеспечения зайдите в раздел сайта «Программное обеспечение», выберите из списка программное обеспечение для Вашего прибора и нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ».

Авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Регистрация» и укажите все необходимые данные.

Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер.

ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение «*.zip», перед установкой программного обеспечения файл необходимо распаковать.

1. Нажмите и удерживайте клавишу (10) Logger SET в течение 2-х секунд. После звукового сигнала прибор перейдет в меню информации и установок.

Отпустите клавишу (10) Logger SET.

На экране дисплея появится информация об объеме памяти, аналогичная приведенной ниже:

Данная запись означает, что свободна 15921 ячейка памяти из 16000 возможных.

2. Повторно нажмите клавишу (10) Logger SET. На дисплее отобразится количество занятых ячеек памяти, например:

и предложение очистить память.

Для очистки памяти нажмите клавишу (4) REC Enter. На дисплее появится сообщение с просьбой подтвердить данную процедуру:

Если процедура – подтверждается, повторно нажмите клавишу (4) REC Enter.

На дисплее прибора появится сообщение об очистке памяти:

Для выхода из режима очистки памяти, а также для отказа на любом этапе от процедуры очистки памяти нажмите клавишу (3) HOLD ESC.

Для удержания текущих измеренных значений нажмите клавишу (3) HOLD ESC. В верхней строке дисплея появится надпись подтверждающая включение данного режима – «Hold». Для выхода из режима удержания измеренных значений повторно нажмите клавишу HOLD ESC (3) .

1. Нажмите и удерживайте клавишу (10) Logger SET в течение 2-х секунд. После звукового сигнала прибор перейдет в меню информации и установок.

Отпустите клавишу (10) Logger SET. На экране дисплея появится информация об объеме памяти.

2. Нажимайте клавишу (10) Logger SET до тех пор, пока не появится приглашение установки времени, аналогичное приведенной ниже:

Разряд времени регистрации отчетов (h – часы, m- минуты, s –секунды) который можно изменить – будет моргать.

3. Процедура установки времени регистрации отчетов полностью аналогична приведенной выше процедуре установки даты и времени.

Нажмите и удерживайте клавишу (10) Logger SET в течение 2-х секунд. После звукового сигнала прибор перейдет в меню информации и установок.

Отпустите клавишу (10) Logger SET. На экране дисплея появится информация об объеме памяти.

Нажимайте клавишу (10) Logger SET до тех пор, пока не появится приглашение установки даты, аналогичное приведенному ниже:

Разряд даты (y – год, m – месяц, d – день) который можно изменить – будет моргать.

Клавишами (6) Unit ▼ и (5) Freq. Team ▲ установите необходимое значение года. Для подтверждения года нажмите клавишу (4) REC Enter. После данной процедуры прибор автоматически переходит в режим установки месяца.

Установка месяца и дня проводится аналогично установке года.

После установки даты прибор автоматически переходит в режим установки времени (часов). На дисплее возникает приглашение, аналогичное приведенному ниже:

, где h – часы, m – минуты, s – секунды

Процедура установки времени (часов) аналогична процедуре установки даты.

1. Для запуска режима сигнализации о превышении или принижении пороговых значений нажмите клавишу (8) Alarm SET/START. В нижней правой части дисплея появится моргающая надпись «Alarm start».

2. Повторное нажатие клавиши (8) Alarm SET/START приведет к остановке режима сигнализации. Моргающая надпись «Alarm start» исчезнет.

3. Для установки нижнего порога срабатывания сигнализации нажмите клавишу (8) Alarm SET/START и удерживайте ее нажатой немного более 2-х секунд.

В нижнем правом углу дисплея появится надпись: «Alarm setting Low Limit».

Отпустите клавишу (8) Alarm SET/START.

Клавишами (6) Unit ▼ и (5) Freq. Team ▲ – установите необходимое значение нижнего предела порога срабатывания.

4. Подтвердите установленное Вами значение нижнего порога срабатывания нажатием клавиши (4) REC Enter.

На экране появится приглашение перейти в режим установки верхнего порога срабатывания.

Клавишами (6) Unit ▼ и (5) Freq. Team ▲установите необходимое значение верхнего предела порога срабатывания «Alarm setting High Limit».

5. Подтвердите установленное Вами значение верхнего порога срабатывания нажатием клавиши (4) REC Enter. На экране появится приглашение перейти в режим установки значения гистерезиса «Alarm setting Hysteresis». Подтвердите установленное Вами значение гистерезиса нажатием клавиши (4) REC Enter.

6. Если в процессе работы возникает необходимость выхода из режима установки пороговых значений сигнализации, то можно нажать клавишу (3) HOLD ESC.
