Анализатор качества электроэнергии Fluke 434 позволяет производить полный набор измерений на сетях электроснабжения: действующее значение напряжения и тока; активная реактивная и полная мощность и энергия, коэффициент мощности; частота; гармоники и др.
Особенности анализатора качества электроэнергии Fluke 434
Приборы имеют полный набор функции, позволяющих измерять практически любой параметр сети: действующие значения напряжения и тока, частоту, провалы и выбросы, параметры переходных процессов, прерывания, мощность и потребляемую мощность, интервал пикового потребления, промежуточные гармоники, фликер и дисбаланс.
4 режима работы: анализатор качества электроснабжения, мультиметр, осциллограф, регистратор.
AutoTrend – автоматически записывает все отображенные параметры в фоновом режиме. Переключайтесь между режимом вывода данных и временными характеристиками и пользуйтесь для анализа результатов измерений курсорами и функцией увеличения, не прерывая процесс записи показаний.
Мониторинг системы – быстрый всесторонний обзор неполадок системы электроснабжения, мгновенно определяет, какие параметры системы имеют отклонения и сориентируют оператора на оптимальный путь их устранения.
Автоматическое сохранение любых видов отклонений в электросети (до 40 событий одновременно по трем фазам) – позволяет проводить анализ «причин и следствий».
Четыре канала для тока и четыре для напряжения – прибор одновременно контролирует три фазы и нейтраль и поддерживает все общепринятые схемы проводки.
Приборы имеют высший класс безопасности и сертифицированы по стандартам, предъявляемым к приборам для работы на наружных вводах (600V CATIV).
Большой цветной ЖКИ с высоким разрешением позволяет проводить анализ и обработку результатов измерений непосредственно в приборе, не используя передачу данных в ПК — прибор полностью «самодостаточен».
Корпус прибора высокопрочный, пылевлагозащищенный, рассчитан на работу в тяжелых производственных условиях.
Курсорные измерения и функция увеличения изображения позволяют легко проводить измерения на любых участках записанных осциллограмм.
До 7 часов работы от встроенного аккумулятора без подзарядки.
Продуманные пользовательские функции и интуитивный интерфейс на русском языке делают прибор простым и удобным в применении.
4 входа для напряжения и тока (3 фазы + нейтраль).
Максимальное напряжение 1000 В (среднеквадратичное значение) (6 кВ пиковые значения).
Максимальная частота дискретизации 200 кВыб/с по каждому каналу одновременно.
Различие моделей
Применение
Fluke 434
Fluke 435
1-фазная/3-фазная сети
•/•
•/•
Устранение основных неполадок электроснабжения
•
•
Изучение нагрузок, контроль качества электроэнергии
•
•
Соответствие стандартам (EN50160)
•
•
Долгосрочный анализ
-
•
Характеристики
Экран
Цветной графический
Цветной графический
Каналы напряжения
4
4
Каналы тока
4
4
Устойчивость к воздействию пыли и воды
IP51
IP51
Степень защиты
600 V CAT IV/1000 V CAT III
600 V CAT IV/1000 V CAT III
Программное обеспечение - Fluke View
•
•
Программное обеспечение - Fluke Power Log
опционально
•
Время работы от аккумуляторов (часы)
7
7
Возможность регистрации
Регистрация событий
опционально
•
Стандартный период записи (дни)
7
30
Память (экраны/установки)
50/10
50/10
Регистрация Мин./Макс./Средн. значений
•
•
Провалы и повышения
•
•
Переходные процессы
•
•
Скачки пусковых токов
•
•
Гармоники и THD (В, А, Вт), крест-фактор
•
•
Фликер (Plt, Pst, PF5)
•
•
Графическое отображение формы сигнала
•
•
Фазовые диаграммы
-
•
Журнал с пользовательскими настройками
-
•
Частота выборки
20,48 кГц
20,48 кГц
Частота высокоскоростной регистрации
200 кГц
200 кГц
Пиковое напряжение
6 кВ
6 кВ
Возможность анализа
Статистический анализ (включая EN50160)
•
•
Генератор отчетов
•
•
Точность
Соответствие классу A по стандарту IEC 61000-4-30
-
•
Напряжение RMS (среднеквадр. значение)
0,5% Vном
0,1% Vном
Ток RMS (среднеквадр. значение без клещей)
±(1%+5 единиц счета)
±(1%+5 единиц счета)
Технические характеристики
Напряжение / Ток / Частота
Vrms (постоянный и переменный ток)
Диапазон измерений: 1 ... 1 000 В
Точность: 0,1% от номинального напряжения Vpeak (пиковые значения напряжения)
Диапазон измерений: 1 ... 1 400 В
Точность: 5% от номинального напряжения Коэффициент формы, напряжение
Диапазон измерений: 1,0 ... > 2,8
Точность: ±5% Arms (среднеквадр. значение силы тока) (постоянный и переменный ток)
Диапазон измерений: 0 ... 20 кА
Точность: ±0.5% ± 5 отсчетов Пиковый ток
Диапазон измерений: 0 ... 5,5 кА
Точность: 5% Коэффициент формы, А
Диапазон измерений: 1 ... 10
Точность: ±5% Гц 50 Гц номинальная частота
Диапазон измерений: 42,50 ... 57,50 Гц
Точность: ±0.01 Гц
Провалы и выбросы
Среднеквадратичная величина напряжения (переменного и постоянного тока)²
Диапазон измерений: 0,0% … 100% от Vnom
Точность: ±0.2% от номинального напряжения Среднеквадратичная величина силы тока (переменного и постоянного)²
Диапазон измерений: 0 ... 20 kA
Точность: ±1% ± 5 единиц счета
Гармоники
Гармоники
Диапазон измерений: Постоянный ток, 1..50; (Отсутствует, 1..49) измерено в соответствии с IEC 61000-4-7 Среднеквадратичное напряжение
Диапазон измерений: 0,0 … 1000 В
Точность: ±0.05% от номинального напряжения Среднеквадратичный ток
Диапазон измерений: 0,0 … 4000 мВ x номинал клещей
Точность: ±5% ± 5 единиц счета Мощность
Диапазон измерений: Зависит от номинала клещей и напряжения
Точность: ±5% ± n x 2% или показания, ± 10 единиц счета Напряжение постоянного тока
Диапазон измерений: 0,0 … 1000 В
Точность: ±0.2% от номинального напряжения THD
Диапазон измерений: 0,0 … 100,0%
Точность: ± 2,5% В и А (± 5% Ватт) Частота
Диапазон измерений: 0 … 3500 Гц
Точность: ± 1 Гц Сдвиг фаз
Диапазон измерений: -360° ... +360°
Точность: ± n × 1,5°
Напряжение
Диапазон измерений: ±6 000 В
Точность: ±2,5% от Vrms
Минимальная длительность определения 5 мкс (200 кВыб/с дискретизация)
Пусковые токи
Среднеквадратическое значение тока (переменный + постоянный)
Диапазон измерений: 0,000 … 20,00 кА¹
Точность: ±1% от значения ± 5 единиц счета Длительность пуска (выбирается)
Диапазон измерений: от 7,5 сек до 30 мин
Точность: ± 20 мс (номинальная частота = 50 Гц)
Запись изменений параметров во времени
Дискретизация: 5 значений/сек. на канал при непрерывной дискретизации
Память: 1800 отсчетов (мин., макс. и среднее значений точки для каждого отсчета)
Время записи: До 450 дней
Увеличение: До 12 раз по горизонтали
Память
Экраны и данные: 50, общая память для регистрации, экранов и наборов данных
Примечания:
¹ В зависимости от диапазона клещей
² Величина измеряется за 1 цикл, начиная с основного пересечения нуля и обновляется каждые пол-цикла
Характеристики условий эксплуатации
Рабочая температура
от 0 °C до +50 °C
Спецификации безопасности
Безопасность
EN61010-1 (2-е издание) класса 2 по загрязнению; 1000 В категории III / 600 В категории IV
Механические и общие характеристики
Время работы батареи
от NiMH аккумулятора (встроенного) >7 часов. Время заряда батареи 4 часа
Удары и вибрация
Ударопрочность 30 г. Вибростойкость3g в соответствии с MIL-PRF-28800F класса 2
Размер
256 x 169 x 64 мм
Вес
2 кг
Стандартная комплектация
Fluke-435
Анализатор качества энергоснабжения (трехфазный) с функцией регистратора
C435 Жесткий водостойкий кейс с роликами
токоизмерительные клещи (4 шт.), i430-Flex-4pk, CAT IV 600 V
5 тестовых проводов 2,5 м, 4 черных, 1 зеленый
Зажимы типа “крокодил” 5 шт
Блок сетевого питания с зарядным устройством, BC430
Программное обеспечение SW43W FlukeView
Программа Power Log (435)
Оптический кабель USB, OC4USB
WC100: комплект цветных наклеек по национальным стандартам
Ознакомительное руководство (печатное)
Руководство пользователя (на компакт-диске)
Fluke-435/Basic
Включает Fluke 435 и все перечисленные выше принадлежности, исключая 4 шт. токовых клещей i430-Flex-4pk.

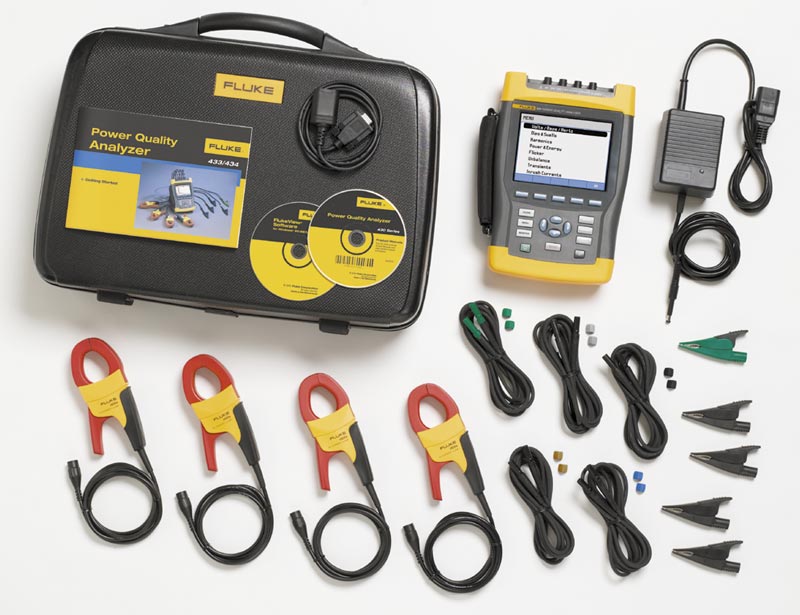

Fluke 434
Анализатор качества электроснабжения (для трехфазной сети)
Жесткий чехол для переноски C430
4 токоизмерительные клещи, i400s, CAT IV 600 V
5 тестовых проводов 2,5 м, 4 черных, 1 зеленый
Зажимы типа “крокодил” 5 шт
Блок сетевого питания с зарядным устройством BC430
Программное обеспечение SW43W FlukeView
Оптический кабель USB, OC4USB
WC100: комплект цветных наклеек по национальным стандартам
Ознакомительное руководство (печатное)
Руководство пользователя (на компакт-диске)
Fluke 434/Basic
Включает Fluke 434 и все перечисленные выше принадлежности, исключая 4 шт. токовых клещей i400s.
