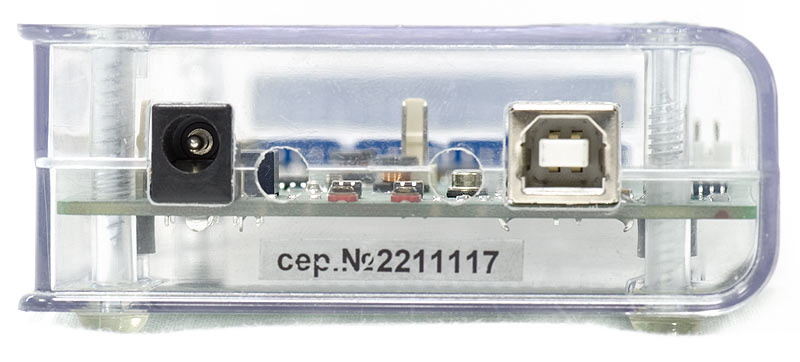

USB Генератор цифровых последовательностей АКТАКОМ АНР-3616 способен формировать цифровые тестовые последовательности параллельно-последовательного кода. Генератор цифровых последовательностей АНР-3616 является идеальным инструментом для применения в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора цифровых последовательностей (паттернов) позволяет существенно сократить время диагностики, тестирования или испытаний разрабатываемых устройств.
Технические характеристики
16 цифровых каналов
длина памяти на канал 256 кбит
частота внутреннего тактирования 2 Гц...100 МГц
частота внешнего тактирования до 50 МГц
амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ
требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ
внешняя синхронизация
запуск внешних устройств
предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В
регулируемые пороги срабатывания при внешней синхронизации/тактировании
питание +6 В / ~220 В / 50 Гц, 15 Вт
интерфейс USB 1.1
габаритные размеры 150x85x32 мм
масса не более 0,3 кг
Программное обеспечение AKTAKOM Digital Waveform Editor обеспечивает следующие функции:
возможность редактирования цифрограмм графическим и табличным способами
возможность заполнения цифрограммы аналоговыми формами
возможность работы с блоками данных
работа в режиме счетчика
работа в режиме генератора псевдослучайной последовательности
работа в пошаговом режиме
управление синхронизацией и тактированием
управление выходным напряжением и порогами срабатывания
управление частотой дискретизации
сохранение цифрограммы в файл и чтение цифрограммы из файла
установка цветовой схемы
печать текущих изображений
изменение названия любого канала на пользовательское
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
** Полное руководство по эксплуатации в стандартной поставке не имеет физического носителя и может быть загружено сайта www.aktakom.ru, после приобретения и регистрации прибора с указанием его серийного номера
Дополнительная комплектация
модуль АСЕ-1008 (гальваноразвязка) — при заводской сборке
Работа с цифрограммами в программном обеспечении АКТАКОМ Всем известно, что результатом осциллографических измерений является осциллограмма. Логическим анализаторам не так повезло, и у получаемого в результате их измерений массива цифровых данных нет общепринятого названия. Иногда применяются такие названия, как «цифровой сигнал» или
«датаграмма», но они либо имеют слишком широкое значение, либо уже закрепились за другими конкретными техническими процессами. Автор статьи предлагает использовать термин "цифрограмма" для обозначения данных, представляющих собой таблицу изменений во времени значений нескольких логических каналов...
USB-лаборатория АКТАКОМ генерирует цифру В условиях лавинообразного развития цифровой техники средства цифровой диагностики оказались необходимыми не только разработчику, но и наладчику, ремонтнику промышленной или бытовой аппаратуры. Органами чувств для них в этом случае являются логические анализаторы, а средствами тестирующего воздействия — генераторы логических сигналов (их еще называют генераторами цифровых последовательностей, генераторами паттернов и т. д.). В состав USB-лаборатории АКТАКОМ входят генераторы цифровых последовательностей АНР-3516, АНР-3616 и АНР-3532.
Применение генератора цифровых последовательностей АКТАКОМ АНР-3616 для имитации переходных процессов при механической коммутации электрических цепей При разработке релейных и иных устройств механической коммутации электрических цепей часто возникает необходимость предусмотреть отрицательное влияние переходных процессов при механическом переключении — так называемого «дребезга контактов». Часто задача осложняется большими временами импульсов — до 0,5 сек, длительностью процесса в несколько секунд и невозможностью проведения исследований в непосредственной близости к коммутирующему оборудованию. В этом случае удобно использовать устройство, имитирующее характерную для «дребезга» последовательность импульсов. Данная задача решается с использованием генератора паттернов АКТАКОМ АНР-3616.
Программное обеспечение
ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм Приложение AKTAKOM Digital Waveform Editor предназначено для создания, редактирования и анализа 16-канальных логических сигналов (далее – цифрограмм). Программа разработана для использования совместно с программным обеспечением 16-канальных логических анализаторов (AKC-3166, ACK-4166…) и генераторов цифровых последовательностей (AHP-3516, AHP-3616) АКТАКОМ.
AHP-3516_SDK Полный комплект средств разработки ПО Полный комплект программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для управления 16-канальными генераторами цифровых последовательностей АКТАКОМ АНР-3516 и АКТАКОМ АНР-3616, а также модулями генераторов цифровых последовательностей в комбинированных приборах АКТАКОМ АСК-4174 и АКТАКОМ АСК-4114. Данный комплект разработчика не имеет собственных средств формирования паттернов и использует для этого ADWE. Работает в среде Windows и LabView с интерфейсами USB и LAN.
AHP-3516_SDK_Base Базовый комплект средств разработки ПО Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
APG Aktakom Pattern Generator Программное обеспечение Программное обеспечение Aktakom Pattern Generator предназначено для управления генераторами цифровых последовательностей АКТАКОМ АНР-3516 и АНР-3616, а также модулями генераторов цифровых последовательностей в составе комбинированных приборов АКТАКОМ.
AULFConverter Конвертер файлов формата AKTAKOM USB Lab Утилита AULFConverter предназначена для передачи файлов данных в формате AUL (AKTAKOM USB Lab) между различными приложениями USB лаборатории AKTAKOM, а также для преобразования этих файлов в текстовый формат CSV (Comma Separated Values) и в формат волновых файлов WAV.
AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории Драйвер - низкоуровневая программа, не взаимодействующая с пользователем напрямую и не имеющая пользовательского интерфейса. После инсталляции в операционной системе работает как часть операционной системы, обеспечивая приложениям доступ к ресурсам из списка поддерживаемой аппаратуры АКТАКОМ и соответствующих программ.
