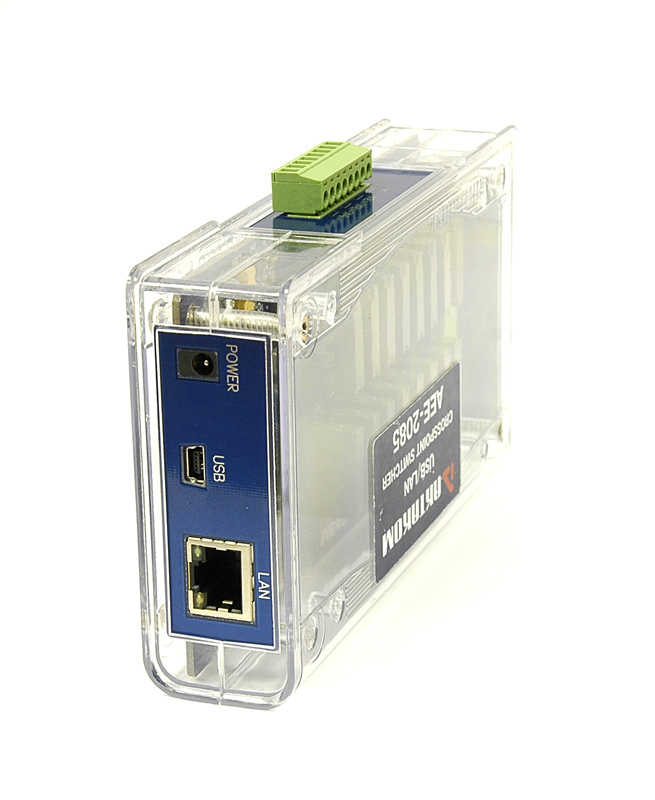

Многоканальные коммутаторы АКТАКОМ АЕЕ-202х и АКТАКОМ АЕЕ-208х предназначены для построения систем дистанционного управления и коммутации в системах с управлением через интерфейсы USB и LAN.
Поддерживается дистанционное управление по LAN с использованием протокола TCP/IP при возможности использования внешней программы на ПК (Windows), мобильного устройства (Android) или прямой дистанционный доступ к управлению через Web – интерфейс (в коммутаторе имеется встроенный Web сервер).
По умолчанию коммутатор настроен на дистанционное управление по (http) TCP/IP протоколу для чего в коммутаторе имеется встроенный Web сервер, при обращении к которому по заданному IP адресу (порт 80) коммутатор предлагает Web страницу для управления
В стандартной поставке коммутатор сконфигурирован на заданный IP адрес, указанный в кратком РЭ на прибор (и на этикетке на боковой стороне прибора).
В комплектации к прибору предлагается Windows программа для смены сетевых настроек Aktakom ANC, которая позволяет установить любые сетевые настойки в т.ч. (IP - адрес, маску, шлюз, пароль, порт).
Технические характеристики
Количество входных портов: 1…7 (выбирается пользователем)
Количество выходных портов: 1…7 (выбирается пользователем)
Вид и максимальное значение напряжения коммутируемой цепи: постоянное, переменное (пик-пик) – 10 мВ…100 В
Интерфейс: USB 1.1 (12 Мбит/с), Ethernet 10/100BASE-T
Питание 5,5 В / 220 В с сетевым адаптером
Масса: 0,21 кг
Условия эксплуатации: температура -10оС...+45оС, влажность 20...90%
Габаритные размеры: 150х85х35 мм
Для разработки собственных программ управления коммутатором имеется:
ASB Aktakom Switch Box Программа коммутатора
Назначение
Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
Назначение
Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
Комплект разработчика программного обеспечения SDK AEE-2085
Назначение
Комплект предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
Состав комплекта
динамическая библиотека (DLL) Windows, содержащая все функции, необходимые для работы с прибором;
заголовочный файл библиотеки на языке Си;
соответствующее библиотеке функциональное дерево NI LabWindows/CVI;
соответствующая библиотеке палитра функции NI LabVIEW;
файл справки с описанием всех функций библиотеки;
пример графического приложения для среды Borland C++ Builder (все необходимые исходные файлы проекта);
библиотека импорта для среды Microsoft Visual C++;
пример приложения для среды NI LabWindows/CVI (все необходимые исходные файлы проекта);
пример приложения для среды NI LabVIEW (все необходимые исходные файлы проекта);
откомпилированный рабочий пример графического приложения, работающий совместно с редактором цифрограмм AKTAKOM APP-3501.
Примечание: Бесплатная базовая версия SDK не включает в себя примеры программирования.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Можно ли в АЕЕ-2025 или АЕЕ-2085 коммутировать несколько входов на один выход одновременно?
Да, можно. Коммутатор АЕЕ-2025 (и АЕЕ-2085) позволяет коммутировать любое количество входных линий на любое количество выходных линий. При этом в программе по желанию можно ввести любые ограничения на варианты коммутации. Такие программные ограничения удобно использовать, если должны коммутироваться независимые сигналы с помощью одного коммутатора. Наверх
Программное обеспечение
AEE-20XX_SDK Полный комплект средств разработки ПО Полный комплект разработчика программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя для четырех- и одноканальных коммутаторов АКТАКОМ АЕЕ-202х и АКТАКОМ АЕЕ-208х. Работает в среде Windows и LabView с интерфейсами USB и LAN.
AEE-20XX_SDK_Base Базовый комплект средств разработки ПО Базовый комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, использующих поддерживаемое оборудование.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
ASB Aktakom Switch Box Программа коммутатора Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.
