Виртуальный двухканальный USB осциллограф - приставка к ПК АКТАКОМ АСК-3712 1Т при малых размерах и весе обладает отличными техническими характеристиками и высокой функциональностью благодаря мощному программному обеспечению. USB осциллограф - приставка к ПК АКТАКОМ АСК-3712 1Т подключается к компьютеру через порт USB.
USB осциллограф - приставка АСК-3712 1Т отличается от других моделей расширенным набором режимов синхронизации.
Особенности USB осциллографа - приставки АКТАКОМ АСК-3712 1Т
2 независимых канала с полосой пропускания до 100 МГц
буфер записи до 128 кБ на канал (определяется пользователем)
произвольно выбираемая длина предзаписи/послезаписи
высокая чувствительность (от 10 мВ/дел)
автоматическая настройка на входные сигналы
расширенные режимы синхронизации
большой выбор курсорных и автоматических измерений
статистические измерения и построение гистограмм
анализатор спектра (БПФ)
цифровой люминофор
аварийная сигнализация
подключение к ПК через USB 2.0
вход и выход внешней синхронизации (совместимость - ТТЛ)
параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы): амплитуда - не менее
20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс
Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):
НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.
В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:
цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
калькулятор формул;
редактор для эмуляции сигналов.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Событие В после события А (по заданной задержке и/или количеству событий)
Минимальное значение длительности измеряемого интервала: не меньше пяти периодов дискретизации с интервалом следования также, не менее пяти периодов дискретизации.
Максимальное значение длительности измеряемого интервала: не более 65535 периодов дискретизации.
При последовательных типах запуска источниками событий А и В могут быть каналы А, В, внешний вход. Условиями запуска последовательных типов являются фронты сигналов событий А, В. Количество повторения событий А, В: от 1 до 255.
Воможности
Опция расширенных режимов синхронизации запуска позволяет применять прибор в качестве «умного» синхронизирующего устройства. На выходе разъема Х1 по заданным условиям можно получить сигнал запуска уровня ТТЛ для любого другого прибора по внешнему сигналу или сигналам (по входам «СН 1» и/или «СН 2»).
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

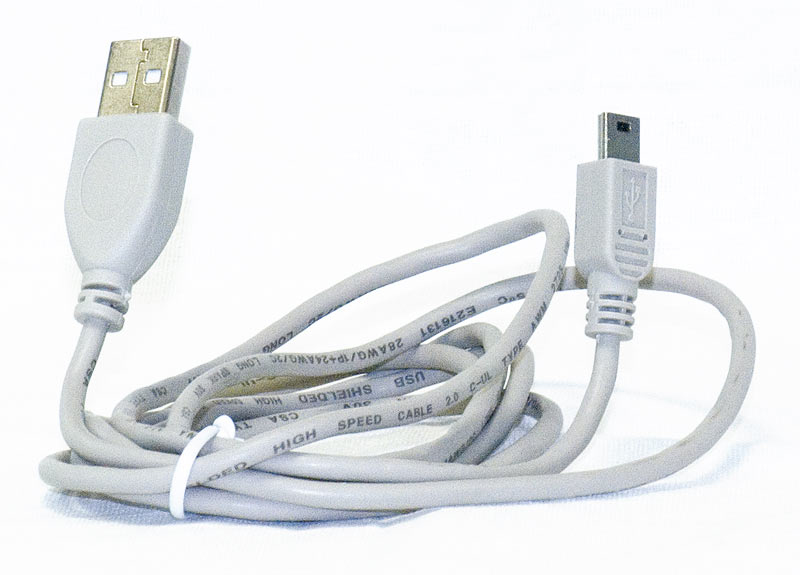

Стандартная комплектация
USB осциллограф
Краткая инструкция
Полное руководство по эксплуатации
Полное руководство по эксплуатации не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора.
Интерполяция в цифровой осциллографии Поскольку цифровые осциллографы, в отличие от своих аналоговых собратьев, измеряют входной сигнал не непрерывно, а только в дискретные моменты времени, то при представлении осциллограммы пользователю возникает проблема. С одной стороны, прибор должен максимально точно отобразить результаты измерений, не рисуя «отсебятины», с другой — человеку трудно визуально воспринять форму сигнала, изображённого просто набором точек. Так что необходимость для цифрового осциллографа уметь «нарисовать непрерывную линию по отдельным точкам» даже и не оспаривается, вопрос в другом: как это сделать?
Средства конфигурирования сетевых параметров измерительных приборов Использование в приборах интерфейса LAN предоставляет множество преимуществ: отсутствие ограничений на расстояние и число подключений, высокая скорость передачи данных, возможность использования удаленной и беспроводной передачи данных, гальваническая развязка средства измерений от компьютера и т.п. В линейке виртуальных цифровых запоминающих осциллографов АКТАКОМ появились приборы, позволяющие работать по интерфейсу LAN: АСК-3106L, АСК-3172, АСК-3174, АСК-3712.
Осциллографы Вашей мини USB-лаборатории АКТАКОМ В развитие популярной серии приборов «USB-лаборатория» АКТАКОМ в 2007 году вышла новая серия приборов, отличающихся оригинальным дизайном. В этой статье рассматриваются два новых двухканальных цифровых запоминающих осциллографа: АСК-3002 и АСК-3102.
Будет ли работать режим расширенной синхронизации в Aktakom Oscilloscope Pro на АСК-3106?
Нет. В ACK-3106 нет расширенной синхронизации. Функции расширенной синхронизации требуют аппаратной поддержки и не могут быть реализованы исключительно программными средствами.
Для семейства ACK-3102 режим расширенной синхронизации доступен для моделей с опцией T, например:
"АСК-3712 1Т Двухканальный USB осциллограф - приставка".
