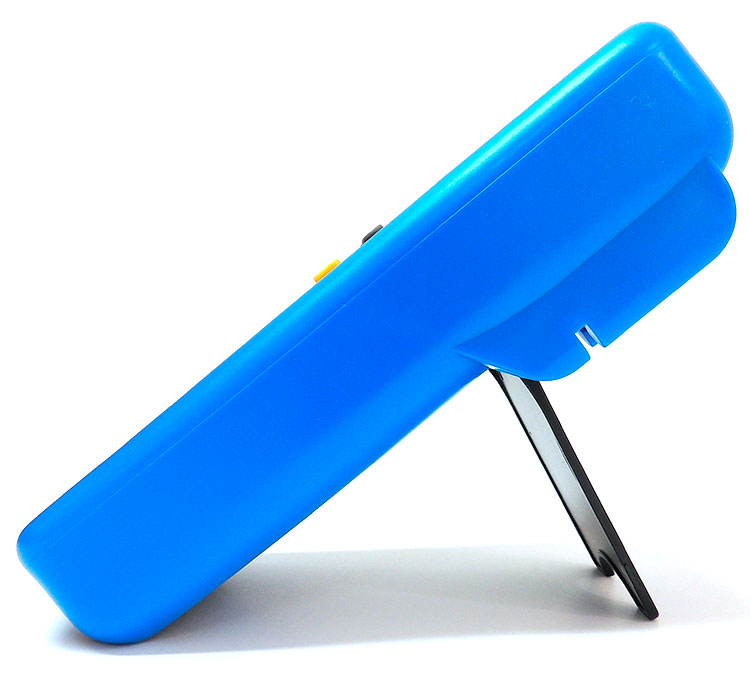

Мультиметр цифровой АМ-1171

1. Нажмите DC/AC для перехода в режим измерения напряжения (режим по умолчанию при включении прибора).
2. Подключите красный и чёрный измерительные щупы к разъёмам «VΩHz» и «COM».
3. При выполнении измерения напряжения переменного тока подключите красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.

Осторожно! Не измеряйте постоянное напряжение выше 1000 В или переменное выше 750 В. По окончании измерения сразу же отключите измерительные наконечники от измеряемой цепи.

1. Подключите чёрный измерительный щуп к разъёму «COM», а красный – к разъёму «mA» или «10A».
2. Нажмите клавишу мА=/∼ или А=/∼, для выбора режима измерения постоянного (на дисплее активен индикатор DC) или переменного (на дисплее активен индикатор AC) тока и диапазона измерения до 600 мА или до 10 А соответственно.
3. Выключить питание измеряемой цепи, подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.

Примечание. При измерениях напряжения и силы тока состояние прибора по умолчанию – измерение постоянного напряжения или тока с автовыбором диапазона (на дисплее символы «DC», «AUTO» и «APO» – автооткл.). Для переключения между функциями измерения постоянного «DC» и переменного «АС» напряжения нажимайте кнопку AC/DC: для измерительного входа «мА» и «А» при измерении силы тока нажимайте кнопку мА=/∼ или А=/∼ соответственно.

Для ручного выбора диапазона нажмите кнопку RANGE.

Осторожно! В режиме 10 A не могут быть измерены токи выше 10 А, а в режиме mA – токи выше 600 мА. Превышение данных токов для соответствующих диапазонов приведёт к повреждению прибора. Когда измерительные наконечники подключены в режиме измерения тока, строго воспрещается подключать их в параллель к любым цепям.

Осторожно:

• При измерении ёмкости и тестировании диодов питание от тестируемой цепи должно быть отключено, а все конденсаторы в ней – разряжены. Измерение больших ёмкостей может занять длительное время.
• Если в режиме измерения ёмкости на прибор ошибочно будет подано напряжение, сработает автоматическая защита и прибор не будет повреждён.
• При измерении сопротивления наличие любого напряжения в цепи может привести к неточному измерению показаний, а если такое напряжение превышает 250 В, то возможно повреждение прибора.
• В диапазоне 600 Ом сначала измерьте сопротивление проводов, затем, используя полученное значение, внесите поправки в последующее измерение.
• Если к прибору подключена разомкнутая цепь или диод с обратной полярностью, на экране будет показано «OL».
• После проведения измерения сразу же отключите прибор от тестируемой цепи

1. Нажмите кнопку , которая позволяет переключать указанные выше режимы измерений.
2. Подключите красный и чёрный измерительные щупы к разъёмам «VΩHz» и «COM» соответственно.
3. При измерении сопротивления, ёмкости и «прозвонке» подключите измерительные щупы к выводам измеряемой цепи или элемента, при тестировании диода подключите красный измерительный наконечник к положительному выходу диода, а чёрный – к отрицательному выходу диода.

Примечание. В этих режимах кнопки RANGE, MAX/MIN, HOLD активны.

1. Нажмите и удерживайте 2 секунды кнопку Hz/°C/°F для перехода в режим измерения температуры. На дисплее появится символ «°C» (для перехода к отображению измеренного значения в Фаренгейтах нажмите кнопку Hz/°C/°F ещё раз). Для выхода из режима измерения температуры нажмите и удерживайте 2 секунды кнопку Hz/°C/°F снова.
2. Подключите измерительные щупы к разъёмам «VΩHz» и «COM».
3. Поместите чувствительный пробник термопары на поверхность измеряемого объекта и считайте показания на дисплее.
4. Без термопары прибор отображает на дисплее температуру внутренних контактов.

Осторожно: не подводите напряжение к прибору в этом режиме.

1. Нажмите Hz/°C/°F – прибор перейдёт в режим измерения частоты.
2. Подключите измерительные щупы к разъёмам «VΩHz» и «COM».
3. Подключите измерительные щупы в параллель к источнику измеряемого сигнала и наблюдайте показания на экране.

В режиме измерения переменного напряжения переключение между функциями измерения частоты и коэффициента заполнения осуществляется кнопкой Hz/DUTY. При измерении частоты аналоговая шкала на дисплее не отображается.

Осторожно: после проведения измерения сразу же отключите прибор от тестируемой цепи.

В комплект приобретённого Вами прибора АКТАКОМ входит программное обеспечение (условно-бесплатная версия), которое не имеет физического носителя (CD-диска) и которое Вы сможете загрузить с сайта www.aktakom.ru.

Для загрузки условно бесплатной версии программного обеспечения зайдите на сайт www.aktakom.ru в раздел «Программное обеспечение», выберите из списка программное обеспечение для Вашего прибора и нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ».

Авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Регистрация» и укажите все необходимые данные. Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер.

ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.

Чтобы начать загрузку, просто нажмите кнопку «Загрузить» и выберите папку, в которую нужно сохранить загружаемый файл. Если загружаемый файл имеет расширение zip, перед установкой программного обеспечения файл необходимо распаковать.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
