Клещи токовые АСМ-2348

Примечание: При включении питания измерительный прибор находится в режиме автовыбора диапазона, в котором он выбирает наилучший диапазон самостоятельно. Для большинства измерений такой режим является наилучшим, однако иногда необходимо выбрать диапазон вручную, для этого:

1. Нажмите кнопку «RANGE». Индикатор «Auto Range» исчезнет с экрана, и появится индикатор «Manual Range».
2. Кнопкой «RANGE» перебирайте доступные диапазоны до выбора подходящего.
3. Удерживайте кнопку «RANGE» в течение 2 секунд для возврата в режим автовыбора диапазона.

Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов. Отключайте прибор от цепи при переключении диапазонов.

1. Установите переключатель режимов на подходящий диапазон постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Для измерения силы постоянного тока выберите «А =». Для измерения переменного тока выберите «А ~».
2. Если на дисплее отображается некоторое устойчивое значение до начала измерений силы постоянного тока нажмите кнопку ZERO для установки показаний прибора на «0».
3. Для проведения измерений разомкните губки магнитопровода, нажав на рычаг, и полностью охватите ими один проводник.


4. Считайте результат измерения с ЖКИ.

1. Установите поворотный переключатель в положение «Hz».
2. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
3. Кнопкой «Hz/%» выберите функцию измерения частоты (Hz) или коэффициента заполнения (%). Коснитесь измерительными наконечниками тестируемой цепи.
4. Считайте с дисплея значение частоты или коэффициента заполнения.

Внимание! Перед проведением измерений сопротивления в цепи отсоедините ее от источника питания и разрядите все имеющиеся в ней конденсаторы.

1. Установите поворотный переключатель режимов работы в положение «Ω».
2. Кнопкой «MODE» выберите режим измерения сопротивления, “прозвонки” или теста диодов
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. При измерении сопротивления присоедините измерительные щупы к разным концам тестируемой цепи или выводам резистора:
5. Измеренную величину сопротивления можно наблюдать на экране прибора.

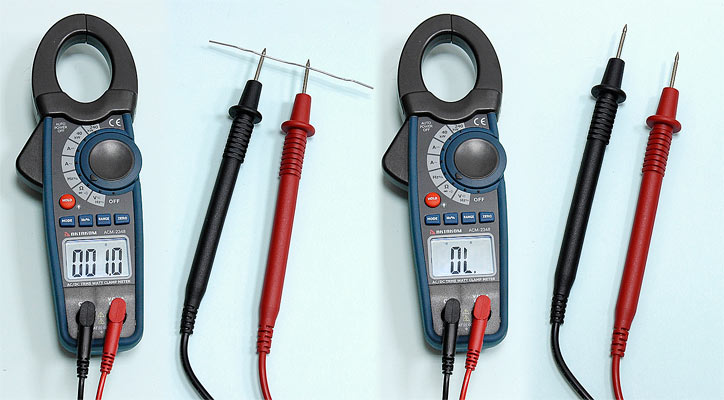

6. При «прозвонке», если сопротивление <100 Ом, прозвучит звуковой сигнал.
7. При тестировании диодов присоедините щуп красного цвета со стороны анода, а черного — со стороны катода (прямой тест). Прочтите значение напряжения на дисплее. Поменяйте полярность подключения (обратный тест). При исправном диоде обратное напряжение отобразит на экране «OL», а прямое напряжение будет в диапазоне: от 0,4 В до 1,5 В.
   Закороченные устройства будут выдавать около 0 В, а разомкнутые – «OL» при обеих полярностях подключения.

Внимание! Максимальная величина входного сигнала при измерениях постоянного и переменного напряжения не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель режимов в положение «V», соответствующее измерению напряжения. Выбор диапазона измерений будет произведен автоматически. Если Вы хотите самостоятельно выбрать диапазон — нажмите кнопку «RANGE».
2. Выберите род тока (AC или DC) кнопкой «MODE».
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
4. Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 495 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
