Мультиметр цифровой АММ-1139

При включении прибора он по умолчанию переходит в режим автоматического выбора диапазона. В этом режиме прибор сам выбирает наилучший диапазон для проведения измерения, и это обычно подходит для большинства измерений. Если необходимо выбрать диапазон вручную, нажмите кнопку RANGE. Индикатор «AUTO» пропадёт с экрана. Нажимая кнопку RANGE, выберите нужный диапазон. Для возврата в режим автоматического выбора диапазона нажмите кнопку EXIT.

Примечание: диапазон нельзя выбирать в режиме измерения температуры.

1. Установите ручку выбора функции в положение «Hz/%».
2. Вставьте чёрный штекер в разъём COM, а красный – в V Ω CAP Hz % Temp.
3. Коснитесь измерительными наконечниками тестируемой цепи.
4. Наблюдайте измеренную частоту на экране прибора.
5. Нажимайте кнопку MODE до появления на экране «%».
6. Наблюдайте коэффициент заполнения на экране прибора.

Внимание! Не измеряйте напряжение во время запуска или остановки электродвигателя. Возникающие при этом высокие напряжения могут повредить измерительный прибор.

Риск поражения электрическим током. Длина измерительных наконечников может оказаться недостаточной, чтобы достичь контактов в некоторых бытовых розетках на 240 В. Поэтому при попытке проверки наличия напряжения в таких розетках прибор покажет 0 В даже при наличии напряжения в розетке. Перед допущением о том, что напряжение в розетке отсутствует, убедитесь, что измерительные наконечники прибора касаются контактов внутри розетки.

1. При измерении напряжения постоянного или переменного тока в диапазоне 400 мВ установите ручку выбора функции в положение «mV» и кнопкой MODE выберите постоянный «DC» или переменный «AC» ток.
2. При измерении напряжения постоянного или переменного тока в диапазонах свыше 400 мВ установите ручку выбора функции в положение «Vdc» или «Vac/Hz/%» соответственно.
3. Вставьте чёрный штекер щупа в разъём COM, а красный – в разъём V Ω CAP Hz % Temp.
4. Подключите щупы параллельно к измеряемой цепи (при измерении напряжения постоянного тока коснитесь чёрным измерительным щупом отрицательной стороны цепи, а красным – положительной).
5. Наблюдайте измеренное напряжение на экране прибора.
6. При измерении напряжения переменного тока наблюдайте частоту в дополнительной экранной области справа. Для отображения частоты «Hz» в основной экранной области нажмите кнопку MODE. Повторное нажатие кнопки MODE активирует режим отображения коэффициента заполнения в основной экранной области.
7. Удержание кнопки EXIT в течение 2 секунд активирует функцию измерения переменного сигнала с постоянной составляющей «AC+DC».

Внимание! Не измеряйте токи 10А и выше в течение более чем 30 секунд. Измерение таких токов в течение более длительного времени может повредить измерительный прибор и/или измерительные наконечники.

1. Вставьте чёрный штекер в разъём COM.
2. При измерении силы тока до 4000 мкА установите ручку выбора функции в положение «μA» и вставьте красный штекер в разъём µA/mA.
3. Для измерения силы тока до 400 мА установите ручку выбора функции в положение «mA» и вставьте красный штекер в разъём μA/mA.
4. Для измерения силы тока до 10 А установите ручку выбора функции в положение «10A/Hz/%» и вставьте красный штекер в разъём 10A.
5. Нажмите кнопку MODE и выберите режим «DC» при измерении силы постоянного тока или режим «AC» при измерении силы переменного тока.
6. Обесточьте тестируемую цепь, разомкните её в точке измерения.
7. Коснитесь чёрным щупом отрицательной стороны цепи, а красным – положительной.
8. Подайте на цепь питание.
9. Наблюдайте величину измеренного тока на экране прибора.
10. При измерении силы переменного тока в диапазоне 10A наблюдайте частоту в дополнительной экранной области справа. Для отображения частоты «Hz» на всех диапазонах измерения силы переменного тока в основной экранной области нажмите кнопку MODE. Повторное нажатие кнопки MODE активирует режим отображения коэффициента заполнения % в основной экранной области. Нажмите и удерживайте кнопку MODE для возврата в режим измерения тока.
11. Удержание кнопки EXIT в течение 2 секунд активирует функцию измерения переменного сигнала с постоянной составляющей «AC+DC».

Внимание! Во избежание получения электрического удара перед измерением сопротивления или ёмкости обесточьте тестируемое устройство и разрядите все содержащиеся в нём конденсаторы. Также извлеките из него батареи и отсоедините сетевой шнур.

1. Установите ручку выбора функции в положение «ΩCAP».
2. Вставьте чёрный штекер в разъём COM, а красный – в V Ω CAP Hz % Temp.
3. Для измерения сопротивления нажимайте кнопку MODE до появления на экране «Ω».
4. Для проверки непрерывности цепи нажимайте кнопку MODE до появления на экране «» и «Ω».
5. Для тестирования диодов нажимайте кнопку MODE до появления на экране«»

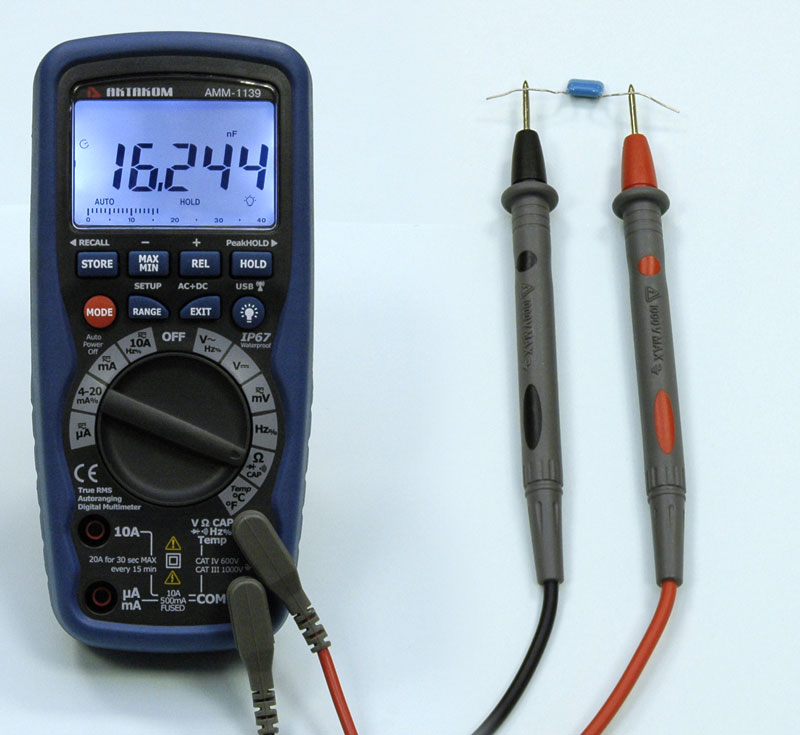

6. Для измерения ёмкости нажимайте кнопку MODE до появления на экране «CAP».
7. При измерении сопротивления или «прозвонке» коснитесь измерительными щупами разных сторон тестируемой цепи или её части. (Рекомендуется отсоединить тестируемую часть цепи, чтобы прочие элементы не влияли на результат измерения). Наблюдайте измеренное сопротивление на экране прибора. При «прозвонке», если сопротивление менее примерно 35 Ом, прозвучит звуковой сигнал. В случае разрыва цепи на экране отобразится «OL».
8. При тестировании диодов коснитесь измерительными наконечниками тестируемого диода. Прямое напряжение обычно будет равно 0,400…0,700 В. Для обратного напряжения будет показано «OL», для закороченных устройств – около «0 В», а для разомкнутых – «OL» для обеих полярностей.
9. При измерении ёмкости коснитесь измерительными наконечниками тестируемого конденсатора. Наблюдайте измеренную ёмкость конденсатора на экране прибора.

1. Установите ручку выбора функции в положение «Temp».
2. Подключите температурный щуп ко входным разъёмам COM и V Ω CAP Hz % Temp, соблюдая полярность.
3. Кнопкой MODE выберите на экране «°C» или «°F».

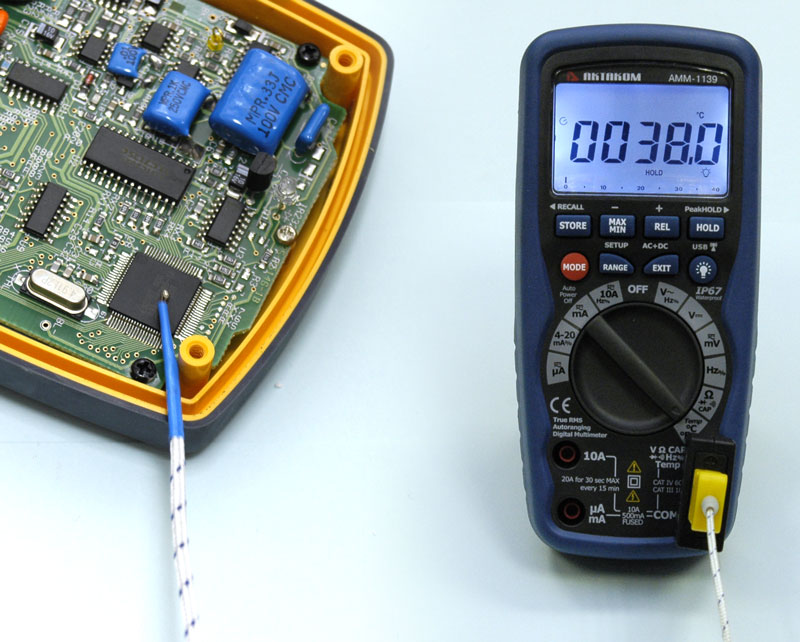

4. Коснитесь головкой температурного щупа объекта, температуру которого нужно измерить, и удерживайте до стабилизации показания (около 30 секунд).
5. Наблюдайте результат измерения температуры на экране прибора.

Примечание: температурный щуп K-типа оснащён мини-разъёмом. Для подсоединения к разъёмам прибора прилагается специальный адаптер.

1. Произведите подключение и настройку прибора так, как это описано для измерения постоянного тока в миллиамперах (DC mA).
2. Установите ручку выбора функции в положение «4-20mA%».
3. Измерительный прибор отобразит ток контура в процентах:

   0mA = -25%, 4mA = 0%, 20mA = 100%, и 24mA = 125%.

Функция удержания пиков используется для регистрации пиковых значений постоянного или переменного напряжения или тока. Данный измерительный прибор способен улавливать отрицательные или положительные пики длительностью от 1 мс. Нажмите кнопку PEAK, в левой дополнительной экранной области появятся знаки «PEAK» и «MAX», а в правой дополнительной экранной области – знак «MIN». Нажатие кнопки EXIT выводит прибор из режима удержания пиков.

Примечание: В данном режиме не работает функция автоотключения прибора.

Кнопка MAX/MIN включает режим регистрации максимальных и минимальных значений. При первом нажатии на неё на экране появляется знак «MAX», а в дополнительной экранной области отображается максимальное зарегистрированное показание, которое обновляется только при регистрации нового максимума. Повторное нажатие кнопки MAX/MIN приводит к отображению на экране знака «MIN» и отображению минимального зарегистрированного показания. Для выхода из режима «MAX/MIN» нажмите кнопку EXIT.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 630 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
7. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
8. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
9. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
   • Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Это может привести к повреждению прибора и частичной или полной потере его работоспособности
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.
