Амплитудный усилитель АКТАКОМ AVA-1810 является удобным, практичным и доступным решением, когда нужно получить большие значения размаха или амплитуды на выходе обычного генератора сигналов. Амплитудный усилитель AVA-1810 имеет защиту от перегрузки, обладает высокой точностью управления и подходит для работы как по постоянному, так и по переменному току. Для контроля характеристик выходного сигнала в нём предусмотрен выход с коэффициентом ослабления 100:1 для подключения, например, к осциллографу.
Технические характеристики
Наименование параметра
Значение
Выходное напряжение (DC/AC)
±400 В (800 Вп-п)
Выходной ток (DC/AC)
±100 мА/200 мАп-п
Выходная мощность (ACпик)
80 ВА
Полоса пропускания (-3дБ)
300 кГц (400 Вп-п)
Скорость нарастания (типичное)
300 В/мкс
Диапазон смещения (DC)
0…±400 В
Коэффициент усиления по напряжению
0…180
Выходное сопротивление (защита выключена)
100 Ом
Выходное сопротивление (защита включена)
7,5 кОм/80 Вт
Допустимая нагрузка
≥4 кОм на 800 Вп-п
Управление амплитудой
10-ти оборотный резистор
Управление смещением
выключатель + 10-ти оборотный резистор
Выход "Monitor"
Фикс. 100:1 (-40 дБ) для осциллографов с вх. импедансом 1 МОм
Входное напряжение
0…±10 В или 20 Вп-п, импеданс 10 кОм
Защита по выходу
Предохранитель, резистор защиты, микропроцессорное управление
Питание
90-240 В AC, 50/60 Гц/1,5А
Габаритные размеры
230х170х310 мм
Вес
около 5,2 кг
Органы управления усилителем

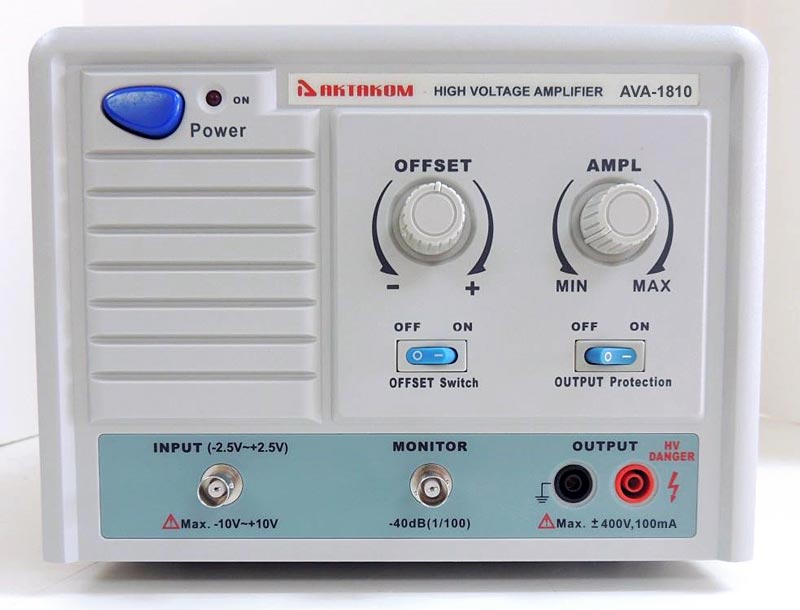

Лицевая панель
Выключатель и индикатор питания «POWER».
Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.
Регулятор смещения напряжения (левый, на лицевой панели).
Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
Входной разъем (BNC).
Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
Выходной разъем «Monitor» для контроля осциллографом .
Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
Выходные разъемы «Output»
К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
Переключатель режима смещения вкл/выкл.
Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
Переключатель защиты на выходе вкл/выкл.
Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».
Задняя панель
Радиатор охлаждения.
Разъем для подключения кабеля питания.
Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
Предохранитель.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
Амплитудный усилитель
Кабель соединительный с зажимом типа «крокодил» (2 шт.)
Как увеличить максимальную амплитуду выходного сигнала генератора? В процессах разработки или наладки радиоэлектронной аппаратуры можно столкнуться с ситуацией, когда значение размаха или амплитуды на выходе стандартного генератора сигнала, используемого в данной задаче явно недостаточно. Что делать, если требуется получить большие значения амплитуды? Для подобных задач существует удобное решение: использование амплитудных усилителей АКТАКОМ серии AVA-1xxx.
Как контролировать усиленный сигнал при помощи выхода «Monitor» и на выходах «Output» при работе с амплитудными усилителями АКТАКОМ?
1. Выберите источник сигнала (например, функциональный генератор) и задайте параметры входного сигнала. Входное напряжение и частота не должны превышать значений, указанных в Технических характеристиках амплитудного усилителя АКТАКОМ.
Примечание. Вы можете задать любую форму сигнала. Обратите внимание, что при установке частоты сигнала, превышающей пределы, указанные в Технических характеристиках конкретной модели прибора, форма сигнала может быть искажена.
Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
2. Подключите выходной разъем источника сигнала к входному разъему прибора, как показано на рисунке ниже:
4. Подключите выходной разъем «Monitor» к входному разъему канала 1 осциллографа, а дифференциальный пробник ко входному разъему канала 2 осциллографа, как показано на рисунке:
5. При помощи регулятора установите требуемое значение амплитуды.
6. Для того, чтобы задать смещение выходного напряжения, переключите тумблер в положение «ВКЛ», а затем при помощи регулятора задайте величину смещения.
7. На экране осциллографа можно наблюдать два выходных сигнала с заданными параметрами, уменьшенных по амплитуде, соответственно, в 100 раз и в зависимости от типа дифференциального пробника.
Как осуществляется контроль усиленного сигнала на выходах «Output» при работе с амплитудными усилителями АКТАКОМ?
1. Выберите источник сигнала (например, функциональный генератор) и задайте параметры входного сигнала. Входное напряжение и частота не должны превышать значений, указанных в Технических характеристиках амплитудного усилителя АКТАКОМ.
Примечание. Вы можете задать любую форму сигнала. Обратите внимание, что при установке частоты сигнала, превышающей пределы, указанные в Технических характеристиках конкретной модели прибора, форма сигнала может быть искажена.
Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
2. Подключите выходной разъем источника сигнала к входному разъему прибора, как показано на рисунке ниже:
4. Подключите дифференциальный пробник ко входу осциллографа, как показано на рисунке:
5. При помощи регулятора установите требуемое значение амплитуды.
6. Для того, чтобы задать смещение выходного напряжения, переключите тумблер в положение «ВКЛ», а затем при помощи регулятора задайте величину смещения.
7. На экране осциллографа можно наблюдать выходной сигнал с заданными параметрами, уменьшенный по амплитуде в зависимости от типа дифференциального пробника.
Как осуществляется контроль усиленного сигнала при помощи выхода "Monitor" при работе с амплитудными усилителями АКТАКОМ?
1. Выберите источник сигнала (например, функциональный генератор) и задайте параметры входного сигнала. Входное напряжение и частота не должны превышать значений, указанных в Технических характеристиках амплитудного усилителя АКТАКОМ.
Примечание. Вы можете задать любую форму сигнала. Обратите внимание, что при установке частоты сигнала, превышающей пределы, указанные в Технических характеристиках конкретной модели прибора, форма сигнала может быть искажена.
Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
2. Подключите выходной разъем источника сигнала к входному разъему прибора, как показано на рисунке ниже:
3. Подключите входной разъем осциллографа к выходу «Monitor» (см. рис.)
4. При помощи регулятора установите требуемое значение амплитуды. Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output».
5. Для того, чтобы задать смещение выходного напряжения, переключите тумблер в положение «ВКЛ», а затем при помощи регулятора задайте величину смещения.
6. На экране осциллографа можно наблюдать выходной сигнал с заданными параметрами, уменьшенный по амплитуде в 100 раз.
Какое время могут работать амплитудные усилители АКТАКОМ на макимальном токе?
Время работы, как на переменном так и на постоянном токе амплитудного усилителя Актаком AVA-1ххх не лимитировано.
Т.е. на максимальном токе 900 мА амплитудный усилитель Актаком AVA-1745 может работать длительное время при нагрузке не менее 190 Ом. Наверх
