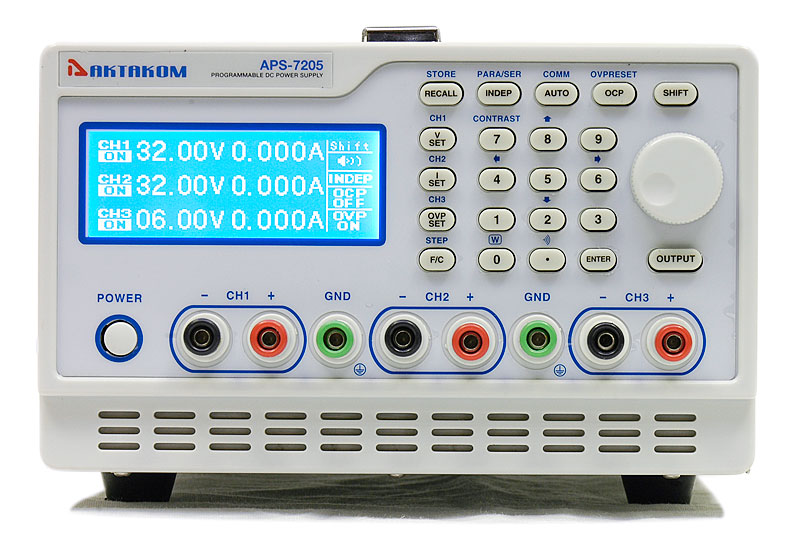

Источник питания АКТАКОМ APS-7205L необходим в случаях, когда требуется обеспечить питание радиотехнических устройств стабилизированным напряжением или током. Управление источником питания АКТАКОМ APS-7205L может осуществляться как с передней панели, так и дистанционно через интерфейсы USB или LAN. Функциональность и доступная цена обеспечивают источнику питания APS-7205L широкое применение при проведении работ в процессах наладки, ремонта и лабораторных исследований.
Программное обеспечение АКТАКОМ для источников питания и электронных нагрузок с дистанционным управлением. Обзор и возможности применения В настоящее время программное обеспечение для измерительных приборов является уже не дополнительным аксессуаром, как было ранее, а одной из основных характеристик эффективного использования прибора. Применение ПО позволяет, с одной стороны, обеспечить дистанционное управление прибором (что является необходимым элементом при построении распределенных измерительных систем) и с другой, автоматизировать повторяющиеся операции (например, циклические испытания).
Лабораторные программируемые источники питания АКТАКОМ с дистанционным управлением Управляемые источники питания семейства AKTAKOM APS-XXXX очень удачно расширяют возможности работы в современной лаборатории для питания радиотехнических устройств стабилизированным напряжением или током, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Дистанционное управление в сочетании с полной гальванической развязкой (по интерфейсу LAN) предоставляет наилучшие возможности для использования этих лабораторных источников питания для применения в лабораториях, находящихся в нескольких помещениях или в передвижных установках.
Для чего используется программное обеспечение Актаком Power Manager?
Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.
Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.
При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.
По данной ссылке Вы можете просмотреть видеоролик - инструкцию по установке ПО.
Как в программе АРМ увидеть серийный номер прибора?
Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы.
Источник питания может быть подключён к программе двумя способами: по интерфейсу USB или по сетевому интерфейсу LAN (протокол TCP/IP).
Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.
Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.
Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.
Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.
Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».
1) Подключение по USB
Откройте окно настроек (в главном меню Настройки – Панель настроек, или просто клавиши Ctrl+O). Перейдите на вкладку Техника. В списке Модель прибора выберите нужный вам тип устройств и нажмите кнопку «Обнаружить» :
После окончания сканирования выберите нужный прибор из списка обнаруженных устройств и нажмите кнопку «Подключить» :
Устройство подключено к программе и готово к работе.
2) Подключение TCP/IP
Сетевое подключение требует одного предварительного шага: нужно добавить сокет устройства.
В окне Настроек перейдите на вкладку Сокеты и в поле Имя впишите IP-адрес прибора в соответствии его сетевым настройкам. Проверьте, что поля Порт и Логин также соответствуют настройкам прибора. Нажмите кнопку «Добавить» :
В списке сокетов добавится строка с сетевыми настройками прибора.
Далее действуйте аналогично подключению по USB.
Как подключиться к источнику питания APS-31xxL / 33xxL / 36xxL / 71ххL / 72ххL по web-интерфейсу?
Возможность дистанционного управления источником питания серии APS-31xxL / 33xxL / 36xxL / 71ххL / 72ххL по web-интерфейсу отсутствует. Для дистанционного управления источником питания серии APS-31xxL / 33xxL / 36xxL / 71ххL / 72ххL применяется программное обеспечение из комплекта поставки прибора. Наверх
Как увидеть МАС-адрес прибора с сетевым управлением?
Как и для любого другого сетевого устройства, MAC-адрес (Media Access Control, физический адрес устройства в сети) может быть определён стандартными средствами операционной системы, такими как getmac, nbtstat, ping и arp.
Но для прибора, подключённого по сети к программе APM, есть способ проще. Откройте окно «О программе…» (в меню Справка) и прочитайте MAC-адрес прибора в строке «HW MAC».
Наверх
Как управлять источником питания с планшета или смартфона?
Управление прибором с планшетного компьютера или с любого другого мобильного устройства, оснащенного веб-обозревателем (браузером), базируется на использовании протокола передачи гипертекста HTTP (Hyper Text Transfer Protocol) – протокола пересылки Web-страниц между двумя или более устройствами в сети Интернет. Средства обеспечения взаимодействия пользователя с прибором (программные и аппаратные) по протоколу НТТР через браузер образуют Web-интерфейс. Организация Web-интерфейса является начальным этапом решения задачи дистанционного управления прибором с планшета или мобильного устройства: прибор должен быть подключен по локальной сети LAN к устройству (компьютеру, маршрутизатору), имеющему доступ к той сети, к которой может быть подключено устройство управления (планшет, мобильное устройство).
Одним из вариантов организации Web-интерфейса является соединение прибора по LAN с маршрутизатором Wi-Fi, который образует небольшую локальную сеть в пределах дальности связи устройств по Wi-Fi с IP-адресами, например, из диапазона 192.168.0.х. При этом, предварительно в прибор через USB соединение с компьютером из программы AKTAKOM Power Manager необходимо прописать IP-адрес, назначенный прибору в данной сети, например 192.168.0.2.
Далее, необходимо по Wi-Fi подключиться к организованной маршрутизатором сети, с именем, например Pribor (если сеть Pribor защищена паролем, то необходимо в ходе подключения к сети этот пароль ввести).
Обеспечив связь с сетью Pribor, на планшете или мобильном устройстве нужно запустить браузер и в адресной строке ввести IP-адрес, назначенный прибору, в нашем случае 192.168.0.2. Прибор выйдет на связь и откроется ее Web-страница AKTAKOM WebAPM, в верхней части которой через некоторое время должно появится название прибора, его серийный номер и сообщение ОК.
С помощью элементов управления интерфейса AKTAKOM WebAPM можно задавать выходные параметры источника питания, включать/выключать его выход и контролировать по индикаторам параметры тока и напряжения, измеренные на нагрузке, подключенной к выходу прибора.
Когда устанавливается драйвер прибора для работы по USB?
Установка USB-драйвера устройства происходит в несколько этапов.
На первом этапе файлы, необходимые для установки драйвера, копируются на жесткий диск компьютера. Это происходит во время инсталляции программы APM. Прибор при этом не должен быть подключён к USB порту ПК.
По окончании инсталляции, программа-установщик предложит подключить прибор по USB, после чего начнёт установку скопированных файлов драйвера в операционную систему.
Если вы пропустили этот этап или автоматическая установка драйвера по каким-то причинам не удалась, вы можете установить драйвер вручную обычным для Windows способом в любой момент в дальнейшем. Для этого подключите прибор к компьютеру, дождитесь появления мастера добавления новых устройств и укажите в нём путь к файлам драйвера на установочном диске или в рабочей папке установленной программы, например: «C:\Program Files (x86)\AKTAKOM\AKTAKOM Power Manager\Driver».
Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?
Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств. Наверх
Программное обеспечение
APM Aktakom Power Manager Программное обеспечение управления источником питания Программное обеспечение AKTAKOM Power Manager предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования. Возможна работа с программой в режиме эмуляции работы аппаратуры.
Данное программное обеспечение скоро прекращает свою поддержку.
ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек Программа AKTAKOM Net Configurator предназначена для записи и чтения данных сетевых настроек приборов AKTAKOM Universal Lab (поддерживающих протокол AULNet). Приложение предоставляет простой и удобный пользовательский интерфейс для работы с настройками, поддерживается запись/чтение настроек в файлы, распечатка сетевых настроек прибора.
APSxxxxL_SDK Полный комплект средств разработки ПО Полный комплект средств разработки программного обеспечения (Software Development Kit - SDK) предназначен для создания приложений пользователя, для управляемых источников питания AKTAKOM. Работает в среде Windows и LabView с интерфейсами USB и LAN.
