Поверка АТН-8020: 4 200,00 руб. Срок поверки: 14 рабочих дней
Срок поверки указан с даты поступления оплаты, если оплата поступила в срок действия счета. Поверка осуществляется сторонней организацией. Исполнитель не несет ответственность за увеличение сроков поверки. В случае увеличения сроков поверки Заказчик уведомляется дополнительно.

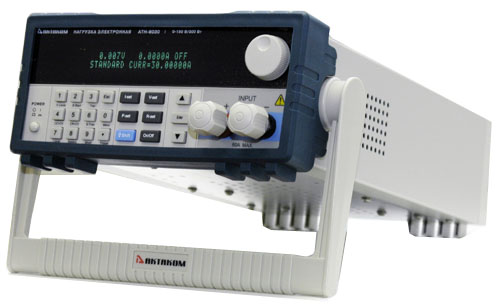

Программируемая электронная нагрузка АКТАКОМ АТН-8020 предназначена для имитации различных режимов работы нагрузки при исследовании источников питания радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 30 А, мощность поглощения до 300 Вт. Электронная нагрузка АТН-8020 может эмулировать работу в различных режимах (стабилизация тока, напряжения, мощности или сопротивления). Высокая функциональность в сочетании с возможностью дистанционного управления от персонального компьютера обеспечивают электронной нагрузке АКТАКОМ АТН-8020 высокую эффективность при испытании источников электропитания.
Описание коммуникационного протокола связи компьютера и электронной нагрузки (в формате PDF, английский язык) доступно на сайте www.aktakom.ru после регистрации прибора с указанием его серийного номера.
Программное обеспечение АКТАКОМ для источников питания и электронных нагрузок с дистанционным управлением. Обзор и возможности применения В настоящее время программное обеспечение для измерительных приборов является уже не дополнительным аксессуаром, как было ранее, а одной из основных характеристик эффективного использования прибора. Применение ПО позволяет, с одной стороны, обеспечить дистанционное управление прибором (что является необходимым элементом при построении распределенных измерительных систем) и с другой, автоматизировать повторяющиеся операции (например, циклические испытания).
Электронные нагрузки АКТАКОМ — средство повышения эффективности испытаний источников электропитания Основной областью применения электронных нагрузок является тестирование источников вторичного и, частично, первичных источников электропитания. В данной статье подробно описаны функциональные возможности электронных нагрузок АКТАКОМ, способных эмулировать работу в различных режимах и позволяющих проводить необходимые измерения параметров источников питания.
Возможно ли самостоятельное написание программы для управления электронной нагрузкой через ПК, вместо панели управления прибора?
Да, можно самостоятельно написать программу для управления электронной нагрузкой, используя протокол передачи данных. Протокол передачи данных можно получить на сайте www.aktakom.ru после регистрации прибора с указанием его серийного номера. Наверх
Возможно ли синхронизировать включение электронной нагрузки по внешнему сигналу?
Существуют два режима работы от внешнего синхроимпульса: импульсный режим (Pulse) и режим срабатывания от одиночного синхроимпульса (Trigger).
В первом случае после прихода первого синхроимпульса электронная нагрузка переключается с одного уровня на другой через заданное пользователем время.
Во втором случае переход с одного уровня на другой происходит по приходу импульса.
Оба режима могут быть заданы как с передней панели прибора, так и программно.
Для обоих режимов возможны три варианта управления:
Установка запуска с клавиатуры. Запуск производится по нажатию клавиши Shift+Trigger.

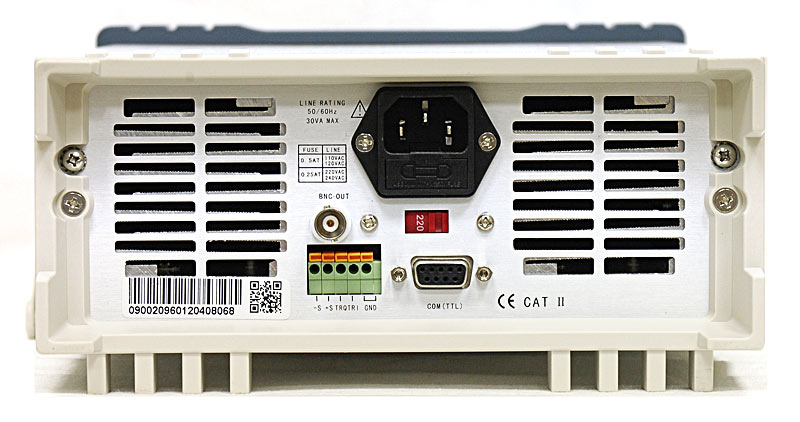

Запуск от внешнего TTL сигнала. Сигнал синхронизации подается на разъемы синхронизации на задней панели прибора. Сигнал синхрнизации - TTL уровня (высокий уровень) длительностью более 5 мс.
Имеется ли в электронных нагрузках Актаком при работе в режиме тестирования батарей таймер времени разряда и защита от глубокого разряда АКБ ?
Да, в программируемых прецизионных электронных нагрузках Актаком такая возможность есть.
Но для этого необходимо использовать программное обеспечение AELP Aktakom ElectronicLoadPro.
В данном ПО реализована возможность задания как времени разряда, так и минимального напряжения на батареи.
Какая скорость нарастания для разных параметров у электронных нагрузок Актаком?
По току скорость нарастания от 0 до максимального значения составляет от 50 до 200 мкс.
По напряжению и мощности данный параметр не нормируется в принципе, но ориентировочно его значение составляет около 1 - 2 мс. Наверх
Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
Условия эксплуатации:
Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
Атмосферное давление от 495 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Не допускается замыкать накоротко выходные или входные разъёмы прибора.
Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации.
Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации.
Не допускается подача внешнего сигнала с неправильной полярностью.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
Используйте только специфицированные соединительные провода, предназначенные для данного изделия.
При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода.
Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве.
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Ограничена ли длительность шага при работе по списку? Зависит ли она от минимального времени переключения?
Время переключения не является метрологическим параметром и не нормируется. Для получения реального значения надо проводить отдельные измерения. Но минимальная длительность шага составляет 0,02 мс.
При работе по списку можно задать до 8 групп файлов, число шагов (максимально 200 на каждую группу), значение для каждого шага и время шага (если минимальное время кратно 0,02 мс, то диапазон 0,02 мс ... 1310,7 мс; если минимальное время 2 мс, то диапазон 2 мс ... 131070 мс и т.д.).

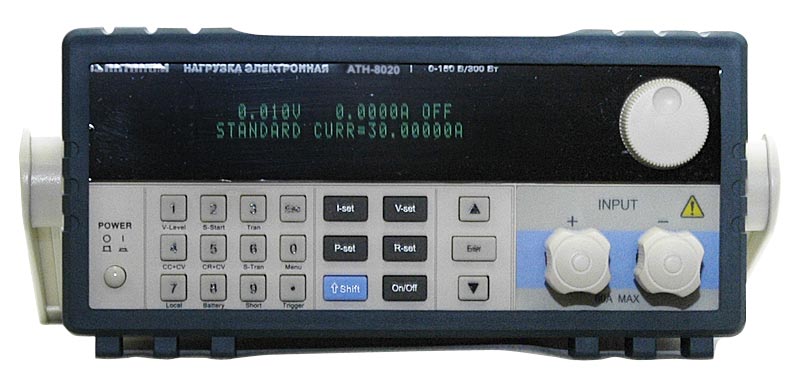

Что означает символ "D" на дисплее электронной нагрузки АТН-8020?
Появление на дисплее программируемой электронной нагрузки Актаком АТН-8020 символа "D" означает, что прибор переключили в LED режим, который предназначен для тестирования LED-драйверов. В этом режиме нагрузка имитирует работу светодиодов с определенными параметрами.
Для входа и выхода в данный режим необходимо нажать комбинацию клавиш "Shift" и "▲".
Что подразумевается под работой электронной нагрузки по списку? Можно ли переключать электронную нагрузку по режимам стабилизации тока, сопротивления и т.д.?
Работа по списку – это так называемый режим тайминга. В этом режиме можно задавать лишь пошаговое изменение значений и длительность шага, формируя таким образом список состояний для выбранного режима стабилизации. При этом режим стабилизации менять нельзя, т.е. перейти, например, от режима стабилизации по току к режиму стабилизации по сопротивлению нельзя. Если необходимо тестировать в разных режимах, следует использовать режим автоматического тестирования. Ниже показан пример настройки работы электронной нагрузки в режиме автоматического тестирования с помощью программного обеспечения.
При использовании программного обеспечения можно настроить и работу по списку, в т.ч. по сопротивлению (CR).
