Мультиметр АКТАКОМ АМ-1118B имеет широкий набор функций (от измерения напряжения до измерения температуры) при доступной цене. В мультиметре АМ-1118B имеется встроенный USB интерфейс с гальванической развязкой, что даёт возможность передачи данных на компьютер.
Программное обеспечение Aktakom DMM Light реализует отображение текущего значения и истории измерений в виде таблицы и графика с определением максимального, минимального и среднего значений, обработки и сохранения в файлы данных на ПК.
Технические характеристики
Величина
Значение
Погрешность
Постоянное напряжение
0,1 мВ…1000 В
±0,8%нормир.
(±0,5% тип.)
Переменное напряжение
0,1 мВ…1000 В
±1.5% (40 Гц...400 Гц)
Постоянный ток
0,1 мкА…10 А
±1,5%
Переменный ток
0,1 мкА…10 А
±1,8% (40 Гц...400 Гц)
Сопротивления
0,1 Ом…60 МОм
±0,5%
Емкость
1 пФ…1000 мкФ
±3,0%

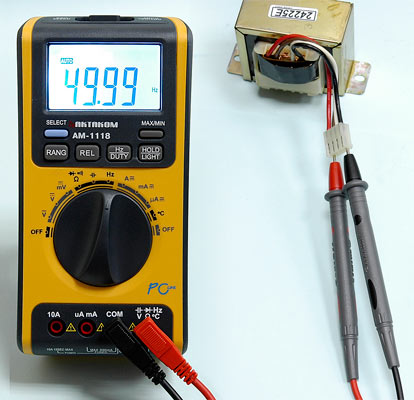

Частота
0,01 Гц…1 МГц
±0,1%
Температура
-20 °С…1200 °С
±2,0%
Дисплей 3 5/6 разряда, 6000 единиц
USB интерфейс с гальванической развязкой
Тестирование диодов, прозвонка цепи
Измерение температуры
Относительные измерения
Удержание показаний
Автоматический и ручной выбор диапазона измерений
Подсветка дисплея
Автоотключение питания (с возможностью отключения функции)
Питание 9 В
Масса 310 г
Габаритные размеры 88 х 50 х 185 мм
Габаритные размеры в упаковочной таре 160х65х240, вес 0,6 кг
Таблицы погрешностей
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Мультиметр. Инструмент массовых электрических измерений. Как правильно выбрать Мультиметр в настоящее время — это самый популярный измерительный прибор. Им пользуются и любители и профессионалы и подбор моделей с разнообразными функциями на рынке измерительной техники не просто большой, он — огромный! Достаточно сказать, что в только линейке ручных мультиметров Актаком на сегодняшний день представлено около 40 моделей. Не удивительно, что проблема выбора стоит достаточно остро и помочь в ее решении, разобраться с функциональными возможностями, понять некоторые особенности применения поможет данная статья.
Как измерить напряжение постоянного или переменного тока с помощью мультиметра АКТАКОМ АМ-1118B?
Предупреждение.
Нельзя подавать на вход напряжение выше 1000 В постоянного или переменного тока.
Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду V.
Для измерения напряжения постоянного и переменного тока и переменной и постоянной составляющей напряжения в диапазоне 1…600 мВ установить поворотный выключатель в положение mV.
Для измерения напряжения постоянного тока и переменной и постоянной составляющей напряжения в диапазоне 0,6…1000 В установить поворотный выключатель в положение V.
Для измерения напряжения переменного тока установить поворотный выключатель в положение V~.
С помощью кнопки RANGE установить автоматический или ручной выбор диапазона измерений. В положении mV поворотного переключателя кнопка RANGE не функционирует.
При выполнении измерения напряжения переменного тока следует подключить красный и черный щупы к измеряемой цепи. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
Значение измеренного напряжения считывается с экрана дисплея. Если на дисплее отображаются символы «0L», это означает, что измеренное напряжение превышает диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений. Если при максимальном диапазоне на дисплее отображаются символы «0L», это означает, что напряжение превышает значение 1000 В, и необходимо немедленно отключить красный и черный щупы от измеряемой цепи.
Как измерить силу постоянного или переменного тока с помощью мультиметра АМ-1118B?
Для измерения силы тока в диапазоне до 6000 мкА установить поворотный переключатель в положение µА.
Для измерения силы тока в диапазоне 0,6…600 мА установить поворотный выключатель в положение mA.
Для измерения силы тока в диапазоне 0,6…10 А установить поворотный выключатель в положение A.
При измерении силы тока до 600 мА подключить красный измерительный щуп к гнезду µA mA, при измерении силы тока в диапазоне 0,6…10 А к гнезду А, а черный измерительный щуп к гнезду COM соответственно.
С помощью кнопки RANGE установить автоматический или ручной выбор диапазона. Если поворотный переключатель установлен в позицию µА нажатие на кнопку RANGE недействительно.
Выключить питание измеряемой цепи, подключить последовательно красный и черный щупы в разрыв цепи и включить питание этой цепи.
Измеренное значение силы тока считывается с экрана дисплея. Если во время измерения силы постоянного тока это значение отображается как положительное, это означает, что «+» измерительной цепи соединён с гнездом «А» или «mA» прибора, а если оно отображается как отрицательное, это означает, что «+» измерительной цепи соединён с гнездом «COM». Если на дисплее отображаются символы «0L», это означает превышение диапазона измерений. и необходимо выбрать более высокий диапазон измерений.
В чем различие цифровых мультиметров АМ-1118 и АМ-1118B?
По функциональности, диапазонам измерения, погрешности и разрешению при измерении постоянного и переменного напряжения, постоянного и переменного тока, сопротивления и частоты, цифровые мультиметры АМ-1118 и АМ-1118B одинаковые.
Основные различия заключаются в диапазонах и разрешении при измерении емкости и температуры (погрешности измерения не отличаются):
Как включить подсветку дисплея у мультиметра АМ-1118B?
Если недостаточное освещение затрудняет считывание показаний при измерении, то можно включить подсветку дисплея, удерживая нажатой кнопку HOLD/LIGHT. Через 1,5 минуты подсветка автоматически выключится. Повторным удержанием кнопки HOLD/LIGHT в течение более двух секунд можно отключить подсветку ранее этого времени.
Примечание. Использование подсветки снижает срок службы батареи.
Как выполнять относительные измерения с помощью мультиметра АМ-1118B?
В этом режиме могут быть выполнены любые измерения, за исключением измерений частоты, коэффициента заполнения и проверки диодов. Подключить щупы к цепи или к выводам элемента, значение параметра которых являются опорными для дальнейших относительных измерений. Нажать кнопку REL для включения режима относительных измерений и фиксации в приборе опорного значения. Далее подключить щупы к измеряемой цепи или к выводам элемента, которые сравниваются с опорным, для измерения. Отображаемое на дисплее значение равно разнице текущего измеренного и опорного значений.
Если отключить щупы от измеряемой цепи или выводов элемента при выполнении измерений напряжения, силы тока и ёмкости, то на дисплее отобразиться опорное значение, при выполнении измерений сопротивления на дисплее отобразятся символы «0L».
Для выхода из режима относительных измерений повторно нажать кнопку REL.
В режиме относительных измерений могут быть определены изменения измеряемого параметра относительно опорного значения. Этот режим может быть также использован для измерений малых сопротивлений и емкостей. Например, при выполнении измерения сопротивления следует закоротить красный и черный щупы, нажать кнопку REL для записи опорного значения сопротивления (сопротивления измерительных проводов), и после этого выполнить измерение малого сопротивления, при этом сопротивление измерительных проводов будет вычтено из измеренного значения. При выполнении измерения емкости разомкнуть красную и черную тестовые линии, нажать кнопку REL для записи ёмкости измерительной цепи прибора, и после этого повторно выполнить измерение емкости, при этом ёмкость измерительной цепи прибора будет вычтена из отображаемого значения.
Как измерить ёмкость с помощью мультиметра АМ-1118B?
Предупреждение. Перед измерением емкости конденсатора во избежание поражения электрическим током следует убедиться, что конденсаторы полностью разряжены.
Переключатель преобразований установить в положение измерения ёмкости .
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду .
Подключить красный и черный щупы к выводам конденсатора; если конденсатор разнополярный, то красный щуп следует подключить к положительному выводу конденсатора, а черный – к отрицательному.
Измеренное значение емкости считывается с экрана дисплея.
Примечание. При измерении большой емкости для получения результата измерения может понадобиться некоторое время (на пределе измерений 600 мкФ ~ 30 секунд).
Как измерить сопротивление и проверить целостность цепи с помощью мультиметра АМ-1118B?
Предупреждение. При измерении сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все конденсаторы, подключенные к ней полностью разряжены.
Подключить черный испытательный щуп к гнезду COM, а красный – к гнезду Ω.
Поворотный переключатель установить в положение .
С помощью кнопки SELECT выбрать режим измерения сопротивления «Ω» или проверки целостности цепи . При измерении сопротивления с помощью кнопки RANGE можно установить автоматический или ручной выбор диапазона измерений. В режиме измерении целостности цепи кнопка RANGE не функционирует.
Подключить красный и черный щупы к выводам резистора (цепи), на экране дисплея отобразится измеренное значение сопротивления. В случае, если во время измерения сопротивления в ручном режиме выбора диапазона на дисплее отображаются символы «0L», необходимо выбрать более высокий диапазон измерений.
При проверке целостности цепи следует подключить красный и черный щупы к проверяемой цепи. Если сопротивление цепи менее 60 Ом, раздастся сигнал зуммера, а на экране отобразится значение сопротивления цепи. Если на экране отобразятся символы «0L», это означает, что сопротивление между двумя точками превышает 600 Ом.
Примечание:
Если измеряемое сопротивление не подключено, например, при разомкнутой цепи, на дисплее отобразятся символы «0L».
При измерении сопротивления более 1 МОм прибору необходимо несколько секунд для установления стабильных показаний.
Предупреждение. Во избежание поражения электрическим током не прикасаться термопарой к цепям под напряжением.
Установите поворотный переключатель в положение °С/°F на дисплее появится значение температуры внешней среды.
Для выбора единиц измерения температуры нажмите кнопку SELECT.
Подключить с соблюдением полярности термопару с номинальной статической характеристикой преобразования типа К «-» черным измерительным щупом к гнезду COM, а «+» – красным к гнезду °С. Поместите рабочий (горячий) спай термопары на объект измерения. После установления показаний зафиксировать отображаемое на дисплее прибора измеренное значение температуры (tи).
Прибор имеет функцию вывода данных на ПК для их записи, анализа и обработки. Прибор может быть подключен к USB порту компьютера с помощью кабеля из комплекта поставки прибора.
Для использования этой функции на компьютере необходимо установить программное обеспечение.
Для обеспечения связи прибора с ПК выполните следующие действия:
Установите на компьютер драйвер и программное обеспечения и запустите его.
Подключите оптическую часть кабеля к коммуникационному порту в верхней части прибора, другой конец кабеля в USB вставьте порт компьютера .
Для включения режима передачи данных измерений на ПК через интерфейс USB «PC-Link» в выключенном состоянии прибора нажмите и удерживайте кнопку Hz/DUTY. Затем, не отпуская эту кнопку, включите прибор поворотом переключателя выбора режимов (измерительной функции). Прибор включится, а на экране появится индикатор «PC Link». Функция передачи данных будет включена. Далее управление регистрацией данных выполняется из окна программного обеспечения
Для выхода из режима «PC Link» выключите прибор и включите его снова.
Как проверить p-n переход (диод) мультиметром АМ-1118B?
Установить поворотный выключатель в положение .
Подключить красный измерительный щуп к гнезду , а черный измерительный щуп к гнезду COM.
Подключить красный щуп к аноду диода, а черный – к катоду диода.
На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображаются символы «0L», то это указывает на обрыв или обратную полярность подключения p-n перехода.
При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразится символы «0L», что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.
Примечание. При проверке диода на печатной плате в первую очередь необходимо отключить питание печатной платы, а затем выполнять измерение. Так как на плате к диоду могут быть подключены другие параллельные цепи, то отображаемые значения теста не обязательно приводит к вышеуказанным результатам.
Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор.
Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнёзда для измерения тока.
Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Как отключить функцию автоматического отключения питания у мультиметра АМ-1118 (АМ-1118B)?
Для отключения режима автоматического отключения питания, при включении прибора удерживайте нажатой кнопку SELECT. Наверх
