Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722

Модуль ААЕ-2722 многофункциональный 2 канальный предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль содержит два аналогово-цифровых входа-выхода и два релейных выхода (нормально разомкнутый «сухой контакт»).

Модуль выпускается в различных комбинациях конфигурации аналогово-цифровых входов. Один цифровой канал (4-проводной типа I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений.

Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN.

Питание модуля (5 В) осуществляется от разъема интерфейса USB.

Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.

Технические характеристики

Основные технические характеристики

• Аналогово-цифровые входные каналы: 2
• Тип входного разъема: винтовой терминал

• Входное сопротивление 10 кОм
• Диапазон аналогового сигнала 2,048 B (постоянный ток или переменный ток — действующее значение)
• Максимальное входное напряжение 5 B
• Разрядность преобразователя двоичных 10 разрядов
• Максимальная частота преобразования по каждому каналу 5 раз в секунду
• Один цифровой канал (4-проводный, интерфейс типа I²C)
• Тип входного разъема (конструкция) — мини USB, в разъеме присутствуют сигналы +5 B, общий (земля).
• Интерфейсы для передачи измеренных данных и управления модулем: USB 1.1, LAN

Вход внешней синхронизации

• Тип входного разъема: винтовой терминал
• Входное сопротивление 10 кОм
• Порог срабатывания по входу синхронизации 2 В
• Максимальное входное напряжение входа синхронизации 5 B

Релейные выходы

• Тип «сухой контакт», нормально разомкнут
• Максимальное рабочее напряжение / ток 250 В / 2 A (переменный ток), 30 В / 2 A (постоянный ток)

Для настройки сетевых параметров для работы по интерфейсу LAN используется программа ANC, при подключении модуля по интерфейсу USB.

Модуль ААЕ-2722 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному устройству или USB, модуль определяет подключение (активный интерфейс) как LAN.

Возможности программного обеспечения

Aktakom Smart Controller (ASC) предназначено для управления и программирования (для работы по заданной программе в автономном режиме) модуля ААЕ-2722.

Имеет два режима работы: административный и пользовательский. Административный режим позволяет запрограммировать работу модуля в автономном режиме, пользовательский — запустить / остановить введенную в модуль программу или включить/ выключить исполнительные реле модуля, вне зависимости от работы программы.

Программирование модуля для работы в автономном режиме поддерживает функции:

• Таймер (включение/ выключение реле) по двум каналам
• Часы (астрономическое время) (включение выключение реле) по двум каналам
• Срабатывания реле по результатам измерений
• Произвольная программа, введенная пользователем на основе простого мнемоязыка.

Одна программа в модуле обеспечивает работу обоих каналов реле.

Данное программное обеспечение позволяет быстро и при минимальных затратах конфигурировать управленческие процессы (функции) наиболее часто требующие малой автоматизации в лаборатории или в офисе.

Таймер

Таймер включения /выключения двух каналов реле в заранее заданные периоды времени дает возможность дистанционного пользовательского включения / выключения в любое время (т.е. независимо от автономной программы, записанной в модуле). Таймер задает относительные интервалы времени и не связан с астрономическим временем.

Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором), после подачи команды «пуск» (через 20 минут выключится автоматически). Команда подается пользователем.

При этом одновременно можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

При этом пользователей одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).

Часы

Часы привязываются к астрономическому времени.

Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором) в заранее заданное время дня (время задано администратором).

Команда старт / стоп может подаваться пользователем. При остановке программы часы не сбрасываются. При этом независимо от работы по часам можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

При этом пользователей у одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).

Результаты измерений

Типичное применение — термостат (поддержание заданной температуры)

Произвольная программа

Для формирования произвольной программы используется встроенный мнемоязык.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

• прибор - 1шт.
• краткое руководство по эксплуатации - 1шт.
• упаковочная тара - 1шт.
• Программное обеспечение
  • AAE-27xx_SDK_Base Базовый комплект средств разработки ПО
  • Aktakom AULServer Программное обеспечение AUL Сервер
  • ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
  • ASC Light Aktakom Smart Controller Программа управления

Дополнительная комплектация

• Программное обеспечение
  • ASC Aktakom Simple Controller Программа управления
  • ААЕ-27xх_SDK Полный комплект средств разработки ПО

Дополнительные иллюстрации

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722

Увеличить

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722 - вид спереди

Увеличить

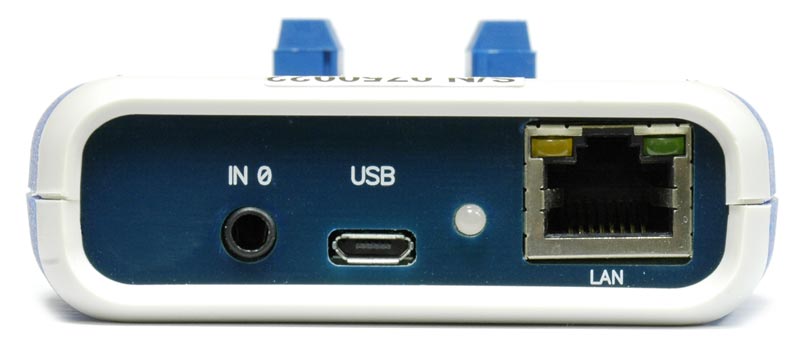

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722 - порты

Увеличить

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722 - входы

Увеличить

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722 - с держателем АНА-3924

Увеличить

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722 - с датчиком

Увеличить

Универсальный контроллер LAN/USB с двумя исполнительными каналами (реле) ААЕ-2722 - с держателем

Увеличить
