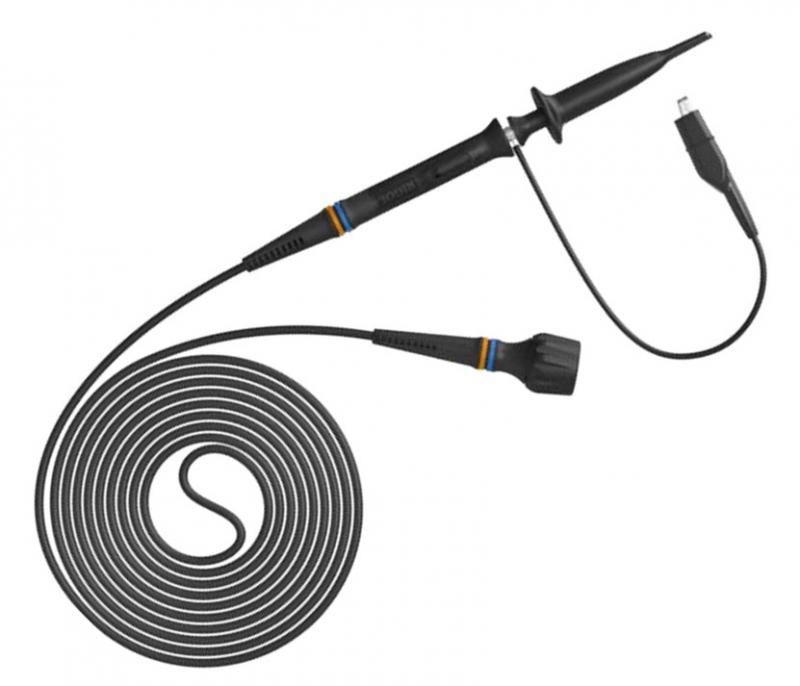

Пассивный пробник PVP2350

• Пробник пассивный
  DC-350 МГц (10x)
  DC-35 МГц (1x)

• Коэффициент ослабления
  10х/1х
• Время нарастания
  1 нс (10x)
  10 нс (1x)

• Входной импеданс
  10 МОм ± 1 % || 10 пФ ±5 пФ (10x)
  1 МОм ± 1 % || 50 пФ ±20 пФ (1x)

• Диапазон компенсации
  10 пФ ~ 25 пФ
• Максимальное входное напряжение
  300 Вскз CAT II (10x)
  150 Вскз CAT II (1x)

• Рабочие условия эксплуатации
  0...50 °С / 0~80%RH
• Длина кабеля
  120 ± 2 см
• Вес
  около 40 гр.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Статьи, публикации

• Компенсация пробников (щупов) осциллографа
  Для подключения входов осциллографа к исследуемым точкам электрической цепи используются осциллографические пробники (щупы). От правильности настройки пробников, т.е. их согласования с входом осциллографа, во многом зависит не только точность измерения, но и корректность отображения формы сигнала.
