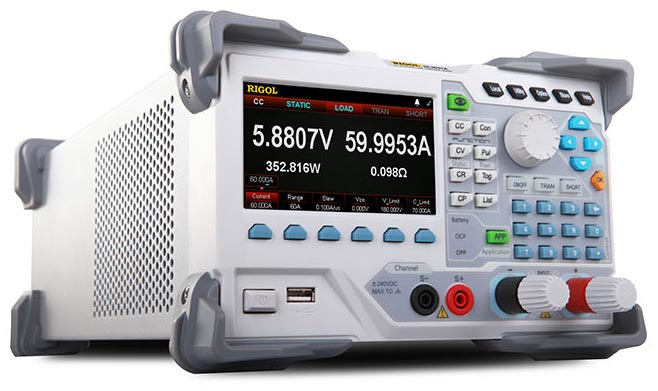

Электронная нагрузка программируемая DL3031A

Увеличить

Дополнительные
иллюстрации

Розничная цена (с НДС):
204 762,00 руб.

Есть на складе

Купить
Подарок

Торговая марка:

Полное
описание

Загрузить
каталог

Сравнить товар с другими
в этом разделе

Электронная нагрузка программируемая Rigol DL3031A предназначена для имитации различных режимов работы нагрузки при исследовании источников питания. Электронная программируемая нагрузка Rigol DL3031A может эмулировать работу в различных режимах (стабилизация тока, напряжения, мощности или сопротивления) и позволяет проводить необходимые измерения параметров. Возможность программирования и дистанционного управления от персонального компьютера обеспечивают электронной нагрузке Rigol DL3031A высокую эффективность при испытании источников электропитания.

Особенности электронной нагрузки Rigol DL3031A

Электронная нагрузка постоянного тока
Статические режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CP

Динамическое тестирование
Непрерывный режим до 15 кГц (DL3021 / DL3031), до 30 кГц (DL3021A / DL3031A)
Импульсный режим
Режим запуска от одиночного импульса

Задание крутизны нарастающего и спадающего фронта
Функция работы по списку (тайминг) до 512 шагов
Режимы тестирования источников питания на перегрузку по току OCP и мощности OPP
Функция задания минимального напряжения Von
Режим тестирования батарей
Режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения
Эмуляция режима КЗ
Четырехпроводная схема подключения источника питания для компенсации падения напряжения
Функция измерения реальных текущих параметров на входных терминалах
Минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА
Кнопка включения / отключения входных терминалов
Графическая визуализация режима работы
Три режима запуска

ручной с передней панели o внешний запуск
через цифровой порт Digital I/O
через управляющую SCPI команду

Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Цветной графический 4,3" ЖК дисплей

Технические характеристики

Параметр		DL3021	DL3021A	DL3031	DL3031A
Входное напряжение		0...150 В
Входной ток		0...40 A		0...60 A
Мощность поглощения		200 Вт		350 Вт
CC режим	Диапазоны	0...4 A / 0...40 A		0...6 A / 0...60 A
	Разрешение	1 мA
	Погрешность	±(0,05%+0,05% полной шкалы)
CV режим	Диапазоны	0...15 В / 0...150 В
	Разрешение	1 мВ / 5 мВ
	Погрешность	±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы
CR режим	Диапазоны	0,08 Ом...15 Ом / 2 Ом...15 кОм
	Разрешение	2 мA / Vуст
	Погрешность	Vвх/Rуст * (0,2%) + 0,2% I полной шкалы
CP режим	Диапазоны	0...200 Вт		0...350 Вт
CP режим	Разрешение	100 мВт
Динамические режимы		непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов)
Непрерывный режим (Con)		0,001 Гц...15 кГц	0,001 Гц...30 кГц	0,001 Гц...15 кГц	0,001 Гц...30 кГц
Скорость изменения тока	Диапазоны	0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В)	0,001 A/мкс ... 0,3 A/мкс 0,001 A/мкс ... 3 A/мкс (>5 В)	0,001 A/мкс ... 0,25 A/мкс 0,001 A/мкс ... 2,5 A/мкс (>5 В)	0,001 A/мкс ... 0,5 A/мкс 0,001 A/мкс ... 5 A/мкс (>5 В)
Скорость изменения тока	Разрешение	0,001 A/мкс
Прикладные и специальные режимы и функции		тестирование батарей; тестирование ИП защиты по току (OCP) и мощности (OPP); тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; эмуляция режима КЗ
Диапазон минимального напряжения Von		0 ... 150 В
Измерение тока	Диапазоны	0 ... 40 A		0 ... 60 A
	Разрешение	1 мA	0,1 мA	1 мA	0,1 мA
	Погрешность	±(0,05%+0,05% полной шкалы)
Измерение напряжения	Диапазоны	0...150 В
	Разрешение	1 мВ
	Погрешность	±(0,05%+0,02% полной шкалы)
Измерение сопротивления	Диапазоны	0,08 Ом...15 кОм
Измерение сопротивления	Разрешение	2 мА / Vуст
Измерение мощности	Диапазоны	0...200 Вт		0...350 Вт
Измерение мощности	Разрешение	100 мВт
Стабильность (ток / напряжение)		±(0,01% ±10 мА) / ±(0,01% ±10 мВ)
Входное сопротивление		350 кОм
Интерфейсы		Штатно: USB Host / Device, RS-232 Опции: LAN, Digital I/O, GPIB	Штатно: USB Host / Device, RS-232, Опции: LAN, Digital I/O Опции: GPIB	Штатно: USB Host / Device, RS-232 Опции: LAN, Digital I/O, GPIB	Штатно: USB Host / Device, RS-232, Опции: LAN, Digital I/O Опции: GPIB
Дисплей	Тип	ЖК, цветной 4,3" TFT.
Дисплей	Цветовая схема	Стандартная	Улучшенная	Стандартная	Улучшенная
Габаритные размеры		239 x 157 x 442 мм
Вес		7,58 kg

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Дополнительная комплектация

CB-RS232-A Кабель 9-Pin RS232 Cable
USB-GPIB-L USB-GPIB Модуль
CB-SENSE Провод для терминала Sense
CB-20A-780MM Соединительные провода 20 A (красный и черный)
CB-40A-780MM Соединительные провода 40 A (красный и черный)
CB-60A-780MM Соединительные провода 60 A (красный и черный)
RM-1-DP800 Комплект для установки в стойку (один прибор) DL3000
RM-2-DP800 Комплект для установки в стойку (два прибора) DL3000

Дополнительные иллюстрации

Электронная нагрузка программируемая DL3031A - вид спереди

Увеличить

Электронная нагрузка программируемая DL3031A - вид сзади

Увеличить

Электронная нагрузка программируемая DL3031A - вид сбоку

Увеличить

Динамические режимы работы электронных нагрузок Rigol DL3000

Статические режимы работы электронных нагрузок Rigol DL3000

Тестирование батарей с помощью электронной нагрузки Rigol серии DL3000

Статьи, публикации

Новинки Rigol. Программируемые электронные нагрузки
Электронные нагрузки Rigol способны имитировать нагрузку для источников питания в различных статических, динамических и некоторых специальных режимах работы и способны выполнять измерения основных параметров источников питания.

Вопросы и ответы

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?

Чем отличаются электронные нагрузки Rigol DL3000A от моделей DL3000?

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Какие условия эксплуатации предусмотрены для данной электронной нагрузки?
Условия эксплуатации: Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики". Атмосферное давление от 495 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается замыкать накоротко выходные или входные разъёмы прибора. Не подавайте внешнее напряжение, превышающее допустимое значение на входные разъёмы синхронизации. Не подавайте напряжение, превышающее допустимое (указано на передней панели) на разъёмы входа компенсации. Не допускается подача внешнего сигнала с неправильной полярностью. Это может привести к повреждению прибора и частичной или полной потере его работоспособности. Используйте только специфицированные соединительные провода, предназначенные для данного изделия. При эксплуатации не закрывайте вентиляционные отверстия для поддержания требуемого уровня теплоотвода. Во избежание поражения электрическим током не дотрагивайтесь до неизолированных частей соединительных проводов при подключении или уже подключённом тестируемом устройстве. Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Чем отличаются электронные нагрузки Rigol DL3000A от моделей DL3000?

Как и в источниках питания Rigol, так и в электронных нагрузках модели с индексом «A» имеют более лучшие технические характеристики и функциональность по сравнению с моделями без индекса «A».

	DL3021A / DL3031A	DL3021 / DL3031
Частотный диапазон в непрерывном режиме	0,001 Гц…30 кГц	0,001 Гц…15 кГц
Скорость нарастания тока	0,001…0,3 A/мкс 0,001…3 A/мкс (>5 В)	0,001…0,25 A/мкс 0,001…2,5 A/мкс (>5 В)
Разрешение при измерении тока	0,1 мA	1 мA
Интерфейсы	Штатно: USB Host / USB Device, RS-232, LAN, Digital I/O Опция: GPIB	Штатно: USB Host / USB Device, RS-232 Опции: LAN, Digital I/O, GPIB – опции
Дисплей	Цветной ЖК 4,3" TFT. Улучшенная цветовая схема	Цветной ЖК 4,3" TFT. Стандартная цветовая схема

Однако большинство различающихся параметров (кроме улучшенной цветовой схемы дисплея) на моделях DL3021, DL3031 можно улучшить до значений моделей с индексом «A» путем приобретения и активации дополнительных опций:
