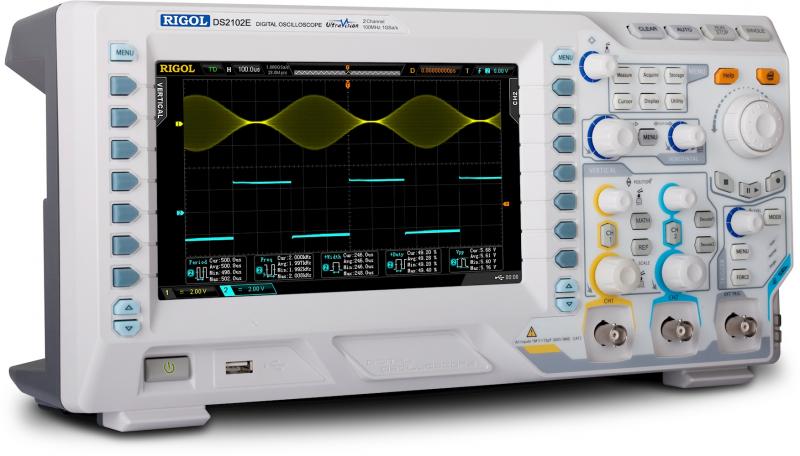

Цифровой осциллограф DS2102E

Увеличить

Дополнительные
иллюстрации

Розничная цена (с НДС):
недоступно

На заказ

Торговая марка:

Госреестр:
54989-13

Полное
описание

Загрузить
каталог

Сравнить товар с другими
в этом разделе

Снято с производства. Замена: DS2102A

Цифровой осциллограф Rigol DS2102E обладает рядом отличительных особенностей, среди которых можно выделить низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования последовательных шин (I²C, RS-232, SPI, CAN, LIN и др.).

В цифровом осциллографе Rigol DS2102E используется оригинальная инновационная технология UltraVision компании Rigol, которая сочетает в себе большую длину записи осциллограммы, превосходную скорость захвата осциллограмм, удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.

Широкая функциональность при невысокой цене делают цифровой осциллограф Rigol DS2102E универсальным инструментом для разработки, диагностики и отладки цифровых и аналоговых устройств.

Технические характеристики

Характеристика			Значение
Полоса пропускания			100 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный Пиковый детектор 500 пс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
	Макс. дискретизация (реальное время)		1 Гвыб/с на канал
	Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/с
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MОм ±2% \|\| 16 пФ ±3 пФ или 50 Ом ±1,5%
	Учет ослабления пробников		0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение		300 Вскз CAT I, 100 Вскз CAT II
	Ограничение полосы пропускания		20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм		50000 осц./с
	Интерполяция		(sin x)/x
	Глубина записи		28 М точек
	Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы		±25 ppm
	Максимальная задержка		Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы		Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение		8 бит
	Вертикальное отклонение		500 мкВ/дел ~ 10 В/дел (1 MОм) 500 мкВ/дел ~ 1 В/дел (50 Ом)
	Диапазон смещения		Для импеданса 50 Ом ±2 В (500 мкВ/дел ~ 50 мВ/дел), ±10 В (51 мВ/дел ~ 200 мВ/дел), ±12 В (205 мВ/дел ~ 1 В/дел) Для импеданса 1 МОм ±2 В (500 мкВ/дел ~ 50 мВ/дел), ±10 В (51 мВ/дел ~ 200 мВ/дел), ±50 В (205 мВ/дел ~ 1 В/дел) ±100 В (2,05 В/дел ~ 10 В/дел )
	Полоса пропускания для аналогового периодического сигнала		100 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≤5 Гц ( на входе BNC)
	Время нарастания		≤3,5 нс (типичное)
	Погрешность коэф. усиления		±2%
	Погрешность смещения		±0,1 дел ±2 мВ ±1% смещения
	Изоляция между каналами		≥40 дБ
Измерения	Курсорные		ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические		Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
	Отображение		5 измерений одновременно
	Статистика		Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер		встроенный, 6 разрядов
	Математические операции		A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна		прямоугольник, Hanning, Blackman, Hamming
	Логические операции		AND, OR, NOT, XOR
	Математические функции		Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование		Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), LIN (опция)

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Диапазон уровня запуска	EXT	±4 В
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	100 нс ~ 10 с
Чувствительность триггера	1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		2 нс ~ 4 с
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок		10 нс ~ 1 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок		2 нс ~ 4 с
Запуск по окну (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий & спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		16 нс ~ 4 с
Запуск по N фронту (опция AT-DS2000A)	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 4 с
	Номер фронта		1 ~ 65535
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P; 720P, 1080P, 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (опция AT-DS2000A)	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Длительность задержки		2 нс ~ 4 с
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий & спадающий
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Установка времени		16 нс ~ 4 с
Запуск по длительности события (опция AT-DS2000A)	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>
	Длительность		2 нс ~ 4 с
Запуск Установка / Удержание (Setup / Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		2 нс ~ 1 с
	Время удержания		2 нс ~ 1 с
RS-232 / UART запуск	Полярность		положительная, отрицательная
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1Mbps, User
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 10 бит
	Диапазон		0 ~ 127, 0 ~ 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut
	Значение удержания		100 нс ~ 1 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X
USB запуск (опция AT-DS2000A)	Скорость сигнала		низкая, полная
USB запуск (опция AT-DS2000A)	Условие запуска		SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск (опция CAN-DS2000A)	Тип сигнала		Rx, Tx, CAN_H, CAN_L, Differential
	Условие запуска		SOF, EOF, Frame Type, Frame Error
	Скорость		10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
	Точки сэмплирования		5% ~ 95%
	Тип фрейма		Data, Remote, Error, OverLoad
	Тип ошибки		Bit Fill, Answer Error, Check Error, Format Error, Random Error
LIN запуск (опция CAN-DS2000A)	Версия		1.X, 2.X, Both
	Условие запуска		Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
	Скорость		19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
	ID диапазон		0 ~ 63
	Тип сравнения		=, ≠, <, >, ≤, ≥
	Длина данных		1 ~ 8
	Уровень		H, L
	Тип ошибки		Sync, Even-Odd, Checksum

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 8" (203 мм) , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	160000 цветов
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный	USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut / PassFail)
Принтер	PictBridge

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<50 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	361,6 мм × 179,6 мм × 130,8 мм (ШВГ)
Вес	3,8 кг (4,5 кг с упаковкой)

Стандартная комплектация

осциллограф
осциллографические щупы – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации

Дополнительная комплектация

Дополнительные иллюстрации

Цифровой осциллограф DS2102E - вид спереди

Увеличить

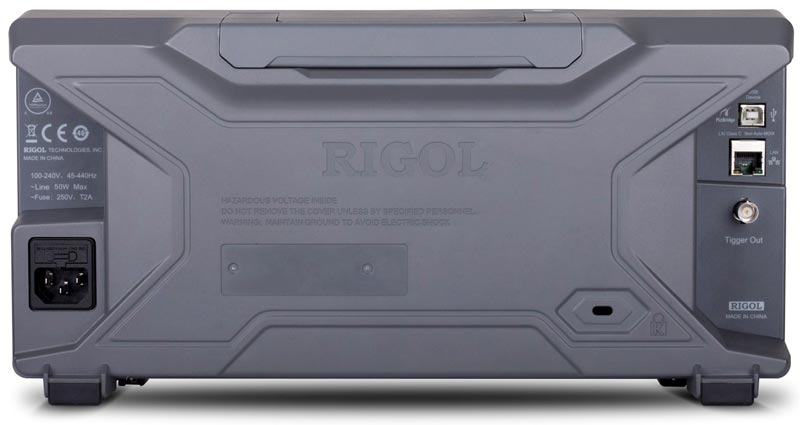

Цифровой осциллограф DS2102E - вид сзади

Увеличить

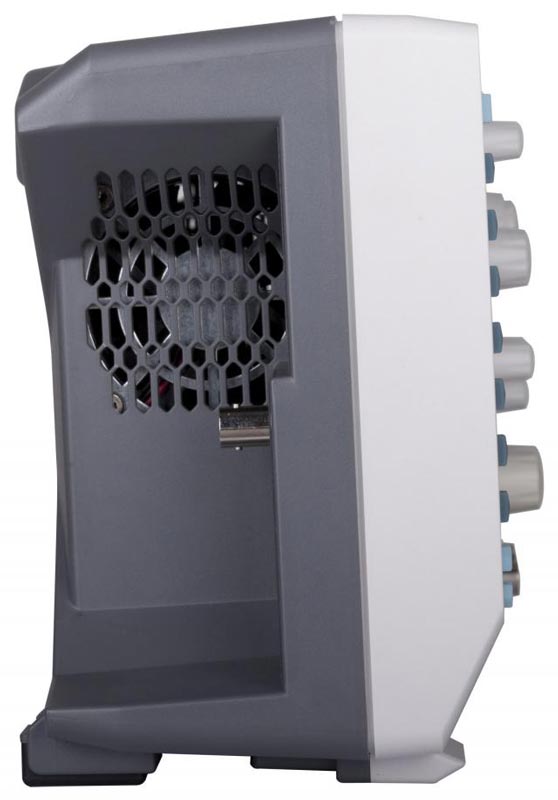

Цифровой осциллограф DS2102E - вид слева

Увеличить

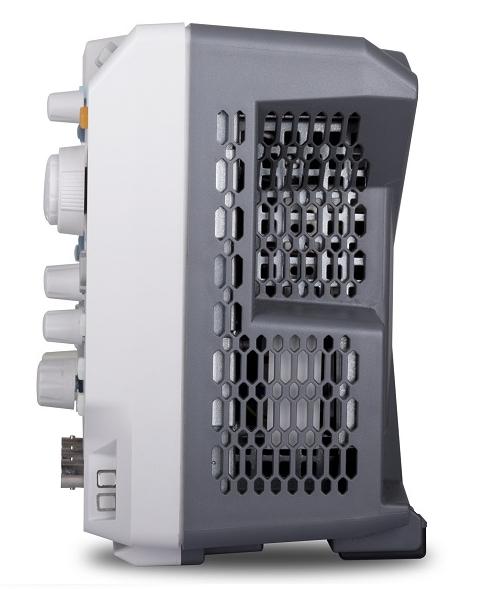

Цифровой осциллограф DS2102E - Вид справа

Увеличить

Запуск по истечении времени в осциллографах Rigol

Запуск по длительности события в осциллографах Rigol

Запуск по скорости нарастания в осциллографах Rigol

Математические операции в осциллографах Rigol

Использование пикового детектора в осциллографах Rigol

Использование покадрового регистратора в осциллографах Rigol

Декодирование сигналов шины I2C в осциллографах Rigol

Быстрое преобразование Фурье (FFT) в осциллографах Rigol

Запуск по окну в осциллографах Rigol

Запуск по N фронту в осциллографах Rigol

Запуск по ранту в осциллографах Rigol

Декодирование сигналов интерфейса RS-232 в осциллографах Rigol

Декодирование сигналов шины CAN в осциллографах Rigol

Запуск по видеосигналу в осциллографах Rigol

Тестирование "годен / негоден" с помощью осциллографов Rigol

Запуск по импульсу в осциллографах Rigol

Статьи, публикации

Дискретизация в цифровом осциллографе
Мы продолжаем цикл статей об основных принципах выбора цифрового осциллографа для ваших задач. В этой статье мы уделим внимание главным характеристикам цифрового осциллографа – режиму, разрядности и частоте дискретизации, и как это влияет на результаты измерений.

Вопросы и ответы

Как активировать опции для приборов Rigol?

Какие условия эксплуатации предусмотрены для данного осциллографа?

При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?

Как активировать опции для приборов Rigol?
Активировать опции для приборов Rigol можно двумя способами: Способ 1. После приобретения прибора Вы получаете лицензию на активацию опций в виде pdf файла. В этом файле прописан порядок активации (на английском языке) и для наглядности снабжен пошаговыми иллюстрациями. Открываете этот pdf файл в редакторе и нажимаете на открывшееся описание мышкой Произойдет автоматический переход на страницу генерации ключа на сайте Rigol. В графу Key на этой странице вводите соответствующий 16-значный ключ Key из присланного Вам pdf файла. В графу Serial No вводите серийный номер прибора, для которого будут активированы опции. Приобретенная опция привязывается только к одному прибору! В графу Verification code вводите код верификации, что прописан справа от данной графы. Нажимаете кнопку Generate и получаете код активации (License) для ввода в сам прибор. Данный код можно распечатать и вводить вручную, но лучше сразу сохранить на USB накопитель. Сохранение происходит в корневой директории USB-накопителя в файле с расширением ".lic". Важно! Для скачивания на USB-накопитель надо нажать Download, а не Save As! На одном USB-накопителе может быть только один файл ".lic"! Заходите в меню прибора в раздел, где активируются опции (обычно переход производится по кнопке Utility, далее в раздел System, затем находите меню, связанный с опциями). Подключаете USB-накопитель к прибору и запускаете активацию опций (например, Option install). Если активация прошла успешно, то на экране появляется сообщение об этом, например "Option activated successfully". После активации опций прибор рекомендуется перезапустить заново. Внимание! Данный способ может подходить не для всех приборов. Например, он не доступен для осциллографов всех серий DHO, источников питания DP900 и приборов новых серий. Способ 2 Выполняете пп.1-6. способа 1 Сохраняете полученный сгенерированный код Скачиваете с сайта Rigol и установите на ноутбук или ПК программное обеспечение Ultra Sigma Соединяете ПК и прибор кабелем USB Находите в ПО свой прибор (например MSO7054) Вызываете панель управления SCPI командами В командной строке вводите команду :SYSTem:OPTion:INSTall название опции@сгенерированный код (см. п.2 способа 2) Например, для опции DS70000-BND команда будет выглядеть так: :SYSTem:OPTion:INSTall DS7000-BND@сгенерированный код Нажимаете кнопку в ПО Send Command для отправки команды на активацию в прибор После активации опций прибор рекомендуется перезапустить заново Наверх

Какие условия эксплуатации предусмотрены для данного осциллографа?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Не допускается подача на входные разъемы прибора напряжения, превышающего максимально разрешенное значение. Не допускается подача на входы осциллографа напряжения, гальванически связанного с сетью, без использования специально предназначенных для этого устройств, например, дифференциальных пробников. Используйте подходящую защиту от превышения напряжения. Применяйте пробники, специфицированные только для данного типа прибора. Не допускается замыкать накоротко выходные или входные разъемы прибора. Не допускается подача внешнего напряжения, превышающего допустимые значение на входные разъемы синхронизации. Не допускается подача на вход синхронизации внешнего сигнала с неправильной полярностью. Не допускается подключение к выходам прибора емкостной (без предварительной разрядки) или индуктивной нагрузки. При подключении кабелей нельзя путать входные разъемы с выходными. Разрешается использование предохранителей специфицируемых только для данного продукта. Неудовлетворительная вентиляция приведет к перегреву и поломке измерительного прибора. Используйте только специфицированные для данного прибора батареи. Замена батареи питания производится только при отключенном приборе. Не подвергайте батарею питания прибора воздействию высокой температуры, влажности или ударов. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

При изменении горизонтальной развертки на цифровом осциллографе на разных горизонтальных развертках наблюдается непонятное изменение формы одного и того же сигнала, в чем проблема?
На самом деле никакой проблемы нет. Просто нужно учитывать, что вы работаете на цифровом осциллографе, который оцифровывает сигнал с различной частотой дискретизации в зависимости от выбранной горизонтальной развертки, а затем соединяет плавной линией (интерполирует) оцифрованные точки, восстанавливая реальную форму сигнала. Для примера предположим, что вы измеряете сетевое напряжение частотой 50 Гц на развертке 10 мс/дел с частотой дискретизации 20 кГц (kSa/s). Один период сигнала (20 мс), оцифрованный в этом режиме, 20Е-03(сек) * 20Е03(1/сек) = 400 точек. Этого вполне достаточно, чтобы корректно восстановить и интерполировать синусоиду частотой 50 Гц (т.е. периодом 20 мс). Нормальное отображение при развертке 10 мс/дел: Искажение формы того же сигнала на развертке 10 с/дел: На втором экране развертка установлена в положение 10 с/дел, а частота дискретизации на такой развертке получилась 20 выборок в секунду (20 Sa/s). Т.е. на один период сигнала 20 мс пришлось: 20Е-03(сек) * 20(1/сек)=0,4 точки. Т.е. восстановить (интерполировать по точкам) синусоиду, имея меньше одной точки на период невозможно, поэтому вы получили мешанину (т.н. "aliasing" или ложные частоты), образованную биениями измеряемой частоты и частоты дискретизации. Чтобы корректно устанавливать режим сбора данных цифрового осциллографа следует придерживаться простого правила: частота дискретизации должна быть по крайней мере в 5-10 раз выше частоты сигнала, тогда у вас не будет парадоксов, которые наблюдаются на втором экране. Все это касается любого цифрового осциллографа, и никак не связано ни с его типом, ни с пробниками. Наверх
